UL/CSA規格 プラグ （ナイロンカバー） 引掛形 20A・30A
- 通常単価(税別)
- 1,745円～3,101円
- 税込単価
- 1,920円～3,411円
UL規格・CSA規格認定仕様の引掛形20A/30Aプラグ。電気用品安全法（PSE）にも適合。【特長】・...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
UL／CSA規格認証取得 引掛形20A／30Aプラグの詳細例
（単位：mm）
3312N-L5UL/3322N-L6UL/4322N-L15ULの寸法図
- ※ （ ）内寸法：参考値
| 部番 | 部品名 | 箇数 | 摘要 |
|---|---|---|---|
| 1 | ボディA | 1 | ポリアミド樹脂 |
| 2 | ボディB | 1 | ポリアミド樹脂 |
| 3 | プラカバー | 1 | ポリアミド樹脂 |
| 4 | グリップ | 1 | ポリアミド樹脂 |
| 5 | アース刃 | 1 | 黄銅 ニッケルメッキ |
| 6 | 刃A | 2 | 黄銅 |
| 7 | 刃B | 1 | 黄銅 |
| 8 | 端子ねじ | 4 | 黄銅 M4.5（丸平ダブル） |
| 9 | グリップねじ | 2 | 鋼 亜鉛メッキ、クロメート処理 |
（単位：mm）
3222N-L6ULの寸法図
- ※ （ ）内寸法：参考値
| 部番 | 部品名 | 箇数 | 摘要 |
|---|---|---|---|
| 1 | ボディA | 1 | ポリアミド樹脂 |
| 2 | ボディB | 1 | ポリアミド樹脂 |
| 3 | プラカバー | 1 | ポリアミド樹脂 |
| 4 | グリップ | 1 | ポリアミド樹脂 |
| 5 | アース刃 | 1 | 黄銅 ニッケルメッキ |
| 6 | 刃A | 1 | 黄銅 |
| 7 | 刃B | 1 | 黄銅 |
| 8 | 端子ねじ | 3 | 黄銅 M4 |
| 9 | グリップねじ | 2 | 鋼 M4 亜鉛メッキクロメート処理 |
UL／CSA規格認証取得 引掛形20A／30Aプラグの仕様例
【4322N-L15UL：接地形3P 30A 250V （NEMA L15-30）UL／CSA規格 プラグ （ナイロンカバー）】
- 電線接続は、端子ねじの締め付けによる「圧着端子式」と、電線挿入穴を利用した「引締式」の2方式が可能
- NEMA規格番号：NEMA L15-30
- 色：黒色
- 適用電線（UL／CSA用）：10AWG Type SJ
- 適用電線（国内用）：2CT 5.5mm2
- 電線接続方式（UL／CSA用）：引締式
- 電線接続方式（国内用）：圧着端子式、引締式
- 適用圧着端子（国内用）：R5.5-5
- 本体難燃性：UL94 V-0
- 単重：136.7g
- 備考：ナイロンカバー
- UL／CSA規格認証取得品
【3222N-L6UL：接地形2P 20A 250V（NEMA L6-20）UL／CSA規格 プラグ（ナイロンカバー）】
- NEMA規格番号：NEMA L6-20
- 色：黒色
- 適用電線（UL／CSA用）：12AWG Type SJ
- 適用電線（国内用）：2PNCT 3.5mm2
- 電線接続方式（UL／CSA用）：引締式
- 電線接続方式（国内用）：圧着端子式、引締式
- 適用圧着端子（国内用）：R3.5-4
- 本体難燃性：UL94 V-0
- 単重：67.5g
- 備考：ナイロンカバー
- UL／CSA規格認証取得品
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,745円 ( 1,920円 ) | 在庫品1日目当日出荷可能 |
2,811円 ( 3,092円 ) | 3日目 |
2,691円 ( 2,960円 ) | 在庫品1日目当日出荷可能 |
3,101円 ( 3,411円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
UL規格・CSA規格認定仕様の引掛形20A/30Aプラグ。
電気用品安全法（PSE）にも適合。
【特長】
・電線を結線し、コンセントなどに接続して機器等へ電源を供給するために用いる器具。
・ボディ／カバー材質は、耐熱性、耐トラッキング性などを保有。
・有害物質を含まない難燃（UL94V-0）仕様のナイロン樹脂を採用したボディとカバー。
・UL／CSA規格認証だけではなく、日本の電気用品安全法（PSE）にも適合。
【用途】
・製品の国内用／海外用の仕様統一化がしたいときに最適。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

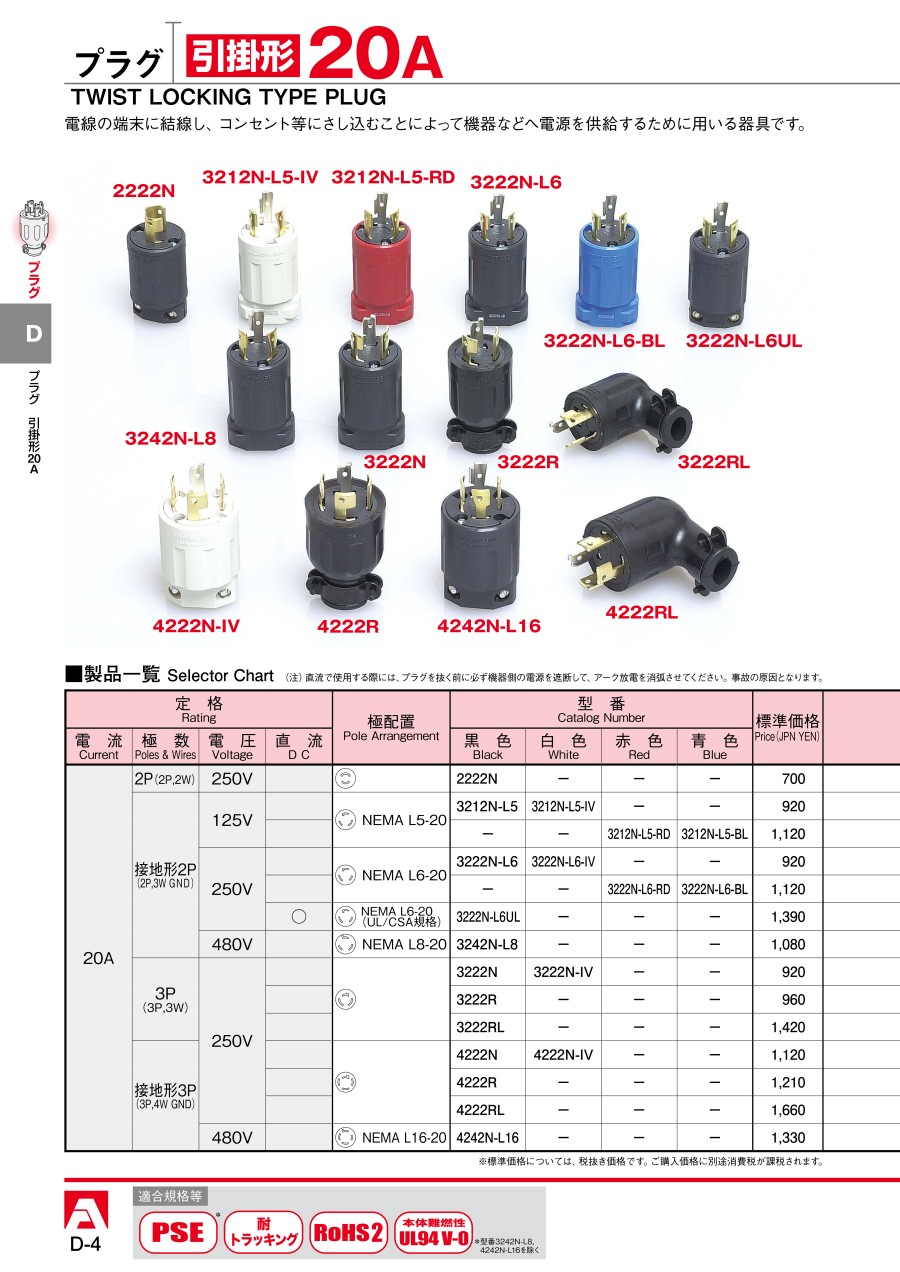

カタログ
