アメリカン電機

抜止形コードコネクタボディ（ナイロンカバー）接地形2P 15A 125V

Name: 抜止形 コードコネクタボディ （ナイロンカバー）接地形2P 15A 125V
Brand: アメリカン電機
SKU: 222000538170
Rating: 4.5 (2 reviews)

カタログ |

通常単価(税別): 1,234円～3,165円

税込単価: 1,357円～3,482円

通常出荷日：在庫品1日目～3日目一部当日出荷可能

平刃形の電源の中継用として最適なコードコネクタボディ平刃形。【特長】・機器側の受電用インレットに接続...

詳細を確認

4.54.5

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

アメリカン電機

プラグ引掛形

通常価格(税別)： 651円 (税込価格：716円)

通常出荷日：在庫品1日目

よく一緒に見られています

アメリカン電機

プラグ平刃形（125V・250V）

通常価格(税別)： 980円 (税込価格：1,078円)

通常出荷日：在庫品1日目

未確定：候補が4型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

コードコネクタボディ（ナイロンカバー）の詳細

7114GNZの製品イメージ（01）

7114GNZの製品イメージ（02）

7114GNZ-IVの製品イメージ（01）

7114GNZ-IVの製品イメージ（02）

【7114GNZ】

色：黒色
適用電線：2PNCT/VCT 2mm²
電線接続方式：圧着端子式
適用圧着端子：R2-4
本体難燃性：UL94 V-0
単重：65.4g
備考：ナイロンカバー

【7114GNZ-IV】

色：白色
適用電線：2PNCT/VCT 2mm²
電線接続方式：圧着端子式
適用圧着端子：R2-4
本体難燃性：UL94 V-0
単重：65.4g
備考：ナイロンカバー

コードコネクタボディ（ナイロンカバー）の寸法図

（単位：mm）

コードコネクタボディの寸法図

※ （）寸法：参考値

部番	部品名	箇数	摘要
1	ボディA	1	ポリアミド樹脂
2	ボディB	1	ポリアミド樹脂
3	プラ力バー	1	ポリアミド樹脂
4	グリップ	1	ポリアミド樹脂
5	アース刃受	1	リン青銅ニッケルメッキ
6	刃受	2	リン青銅
7	端子ねじ	3	黄銅 M4
8	グリップねじ	2	鋼亜鉛メッキ、クロメート処理

型番リスト

表示件数

型番

NEMA規格有無	色	RoHS?	最小発注数量

無	黒	10	1個
無	青	10	1個
無	白	10	1個
無	赤	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,234円 ( 1,357円 )	在庫品1日目当日出荷可能
3,165円 ( 3,482円 )	3日目
1,234円 ( 1,357円 )	在庫品1日目当日出荷可能
3,165円 ( 3,482円 )	3日目

詳細情報

基本情報

基本情報

平刃形の電源の中継用として最適なコードコネクタボディ平刃形。
【特長】
・機器側の受電用インレットに接続して電源を供給するために用いる器具。
・ボディとカバー材質は、耐熱性／耐トラッキング性などを保有。
・有害物質を含まない難燃（UL94V-0）仕様のナイロン樹脂を材質に採用。
・電線接続は、端子ねじの締め付けによる「圧着端子式」が可能。
・抜止形で万が一電線を引っかけても、プラグが抜けにくい構造で、安全性が向上。
【用途】
・電線を結線して、プラグと組み合わせて中継に使用。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

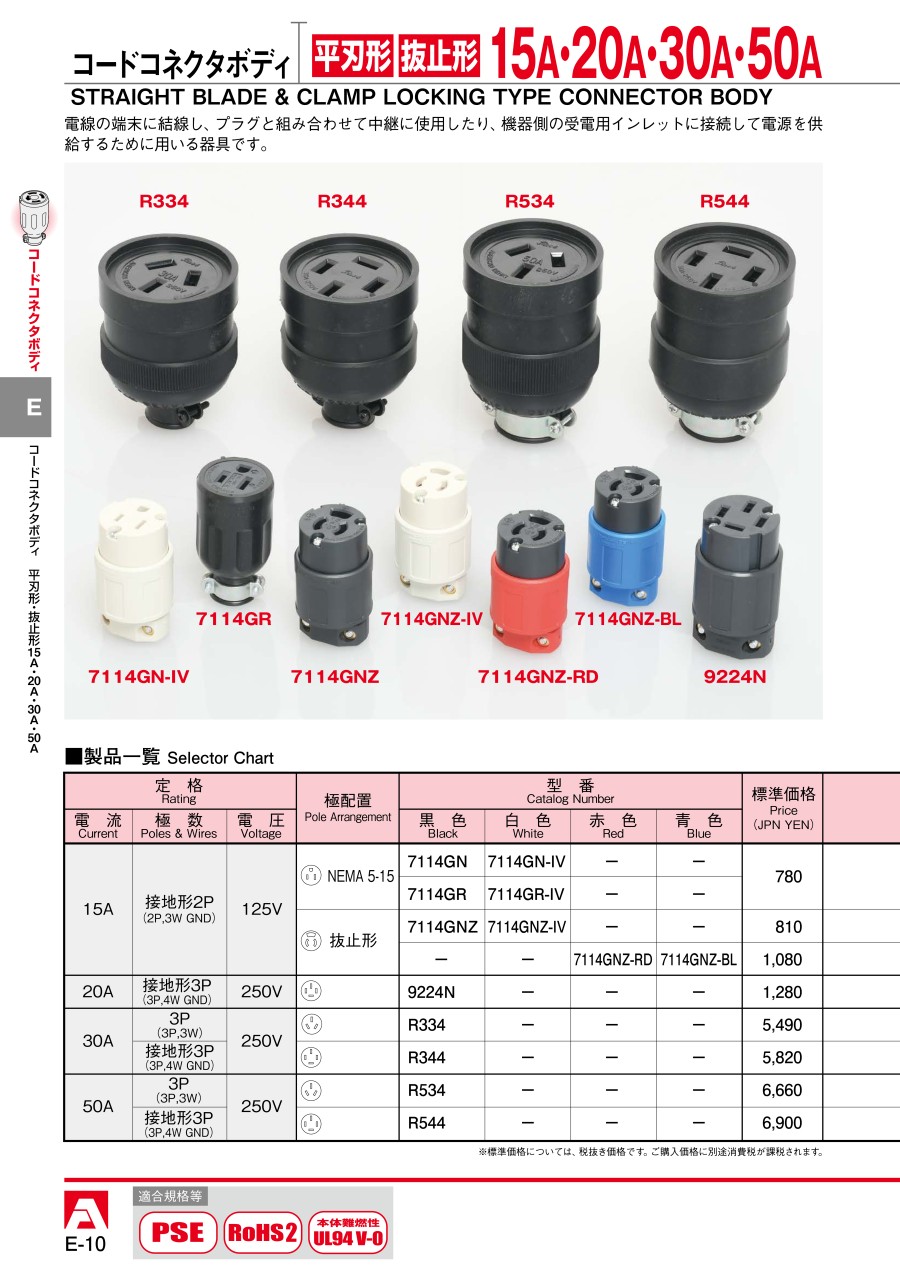

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。
ミスミ
LANケーブル延長　STP　CAT6A/CAT6/CAT5e　パネルマウント（丸型JJ中継アダプタ）
ミスミ
CAT5e STP（より線／単線）自由長 LANケーブル

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

抜止形コードコネクタボディ（ナイロンカバー）接地形2P 15A 125Vのレビュー

4.5平均満足度：4.52件のレビュー

星5
50%
星4
50%
星3
0%
星2
0%
星1
0%

延長コード用コネクタ

満足度：5.02020/03/31

簡単に抜けてしまうとまずい部分にはこのコネクタを使ったコードを使っています。比較的コンパクトで良い。

0人が参考にしています。

検査の現場の電源供給用

満足度：4.02018/10/19

上からコードを垂らしているので、コンセントが抜けないように抜け止め形を選びました。以前はコンセントの部分がゴム製のものを...もっと読む

0人が参考にしています。

2件全て見る

よくあるご質問（FAQ）

Q各種安全規格証明書の発行依頼はどの様に依頼したらよいですか？

本ページの下にございます「技術サポート窓口」の「お問合せフォーム」からご依頼下さい。メール添付にてPDFデータで証明書をお送りいたします。各メーカ様からの入手に時間がかかる場合がございますのであらかじめご了承をお願い致します。

Q適合プラグは何ですか？

ナイロンカバータイプですと7112GN、ゴムカバータイプですと7112GR-Newです。
