アメリカン電機

防水形パネルコンセント（高容量タイプ・100A）

カタログ |

通常単価(税別): 19,683円～26,744円

税込単価: 21,651円～29,418円

通常出荷日：在庫品1日目～3日目一部当日出荷可能

防水保護等級IP65防水形プラグとの組み合わせで使用時に防水仕様になる引掛形100A防水形パネル用コン...

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

アメリカン電機

通常出荷日：在庫品1日目

よく一緒に見られています

アメリカン電機

通常出荷日：在庫品1日目

未確定：候補が4型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

（単位：mm）

防水パネルコンセント 31026EW／31066EW／41026EW／41066EWの外観

寸法図

※ さし込み口形状は省略しています。

製品仕様

41026EWの構造仕様

41026EWの構造仕様（裏面）

型番	定格			適用プラグ	適用防水形プラグ
型番	電流	極数	電圧	適用プラグ	適用防水形プラグ
31026EW	100A	3P （3P, 3W）	250V	31022R	31022RW
31066EW		3P （3P, 3W）	600V	31062R	31062RW
41026EW		接地形3P （3P, 4W GND）	250V	41022R	41022RW
41066EW		接地形3P （3P, 4W GND）	600V	41062R	41062RW

型番リスト

表示件数

型番

形状

定格電圧

(V)

RoHS?

最小発注数量

[その他] 3P引掛形	250	10	1個
[その他] 3P引掛形	600	10	1個
[その他] 接地形3P 引掛形	250	10	1個
[その他] 接地形3P 引掛形	600	10	1個

通常単価(税別) (税込単価)	通常出荷日

19,683円 ( 21,651円 )	3日目
21,815円 ( 23,997円 )	3日目
26,744円 ( 29,418円 )	3日目
25,679円 ( 28,247円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

防水保護等級IP65
防水形プラグとの組み合わせで使用時に防水仕様になる引掛形100A防水形パネル用コンセント。
【特長】
・使用時・未使用時（防水カバー取付）ともにJIS C 0920に基づくIP65相当品。
・ボディ材質は、耐熱性・耐トラッキング性などを保有し、有害物質を含まない難燃仕様のナイロン樹脂を採用。
・カバー部には、抜群の強度を誇る難燃（UL94V-0）仕様のポリカーボネート樹脂を採用。
・クロロプレンゴム製パッキングを、付属の取付ねじと取付用当板で固定することで防水性能を保つ。
・端子ねじ（ダブルセムス）の締め付けによる圧着端子式が可能。（38mm2用RD形圧着端子4ヶ添付）

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

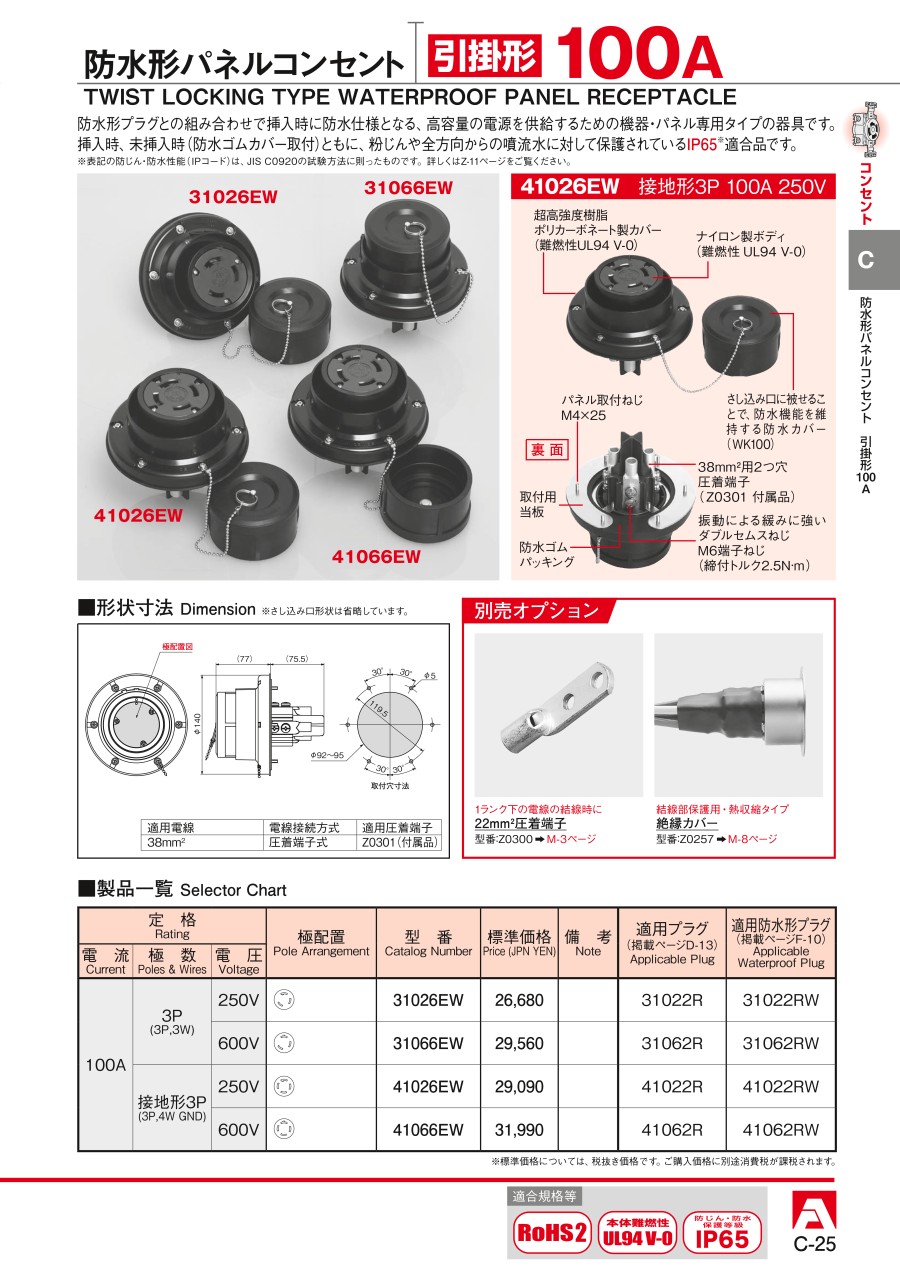

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。
ミスミ
LANケーブル延長　STP　CAT6A/CAT6/CAT5e　パネルマウント（丸型JJ中継アダプタ）
ミスミ
CAT5e STP（より線／単線）自由長 LANケーブル

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

防水形パネルコンセント（高容量タイプ・100A）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q添付の圧着端子は38mm²電線用ですが、22mm²用はありますか？

別売りでご用意がありますので、別途お買い求めください。
