タカチ電機工業

アルミ取付ベース AWCシリーズ

アルミ取付ベース AWCシリーズ
  • 一部SALE 2025/12/26まで
  • 一部当日出荷可能
通常単価(税別)
291円～1,459円特別価格
税込単価
320円～1,605円特別価格

AW・AWN・AWPシリーズ用取付ベースです。【特長】・電源ユニット、基板モジ...

詳細情報を確認する
  • 種類
    板
  • 色/表面処理
    シルバーアルマイト
  • t (mm)
    1.5
  • 材質
    アルミ

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が32型番あります。
数量：

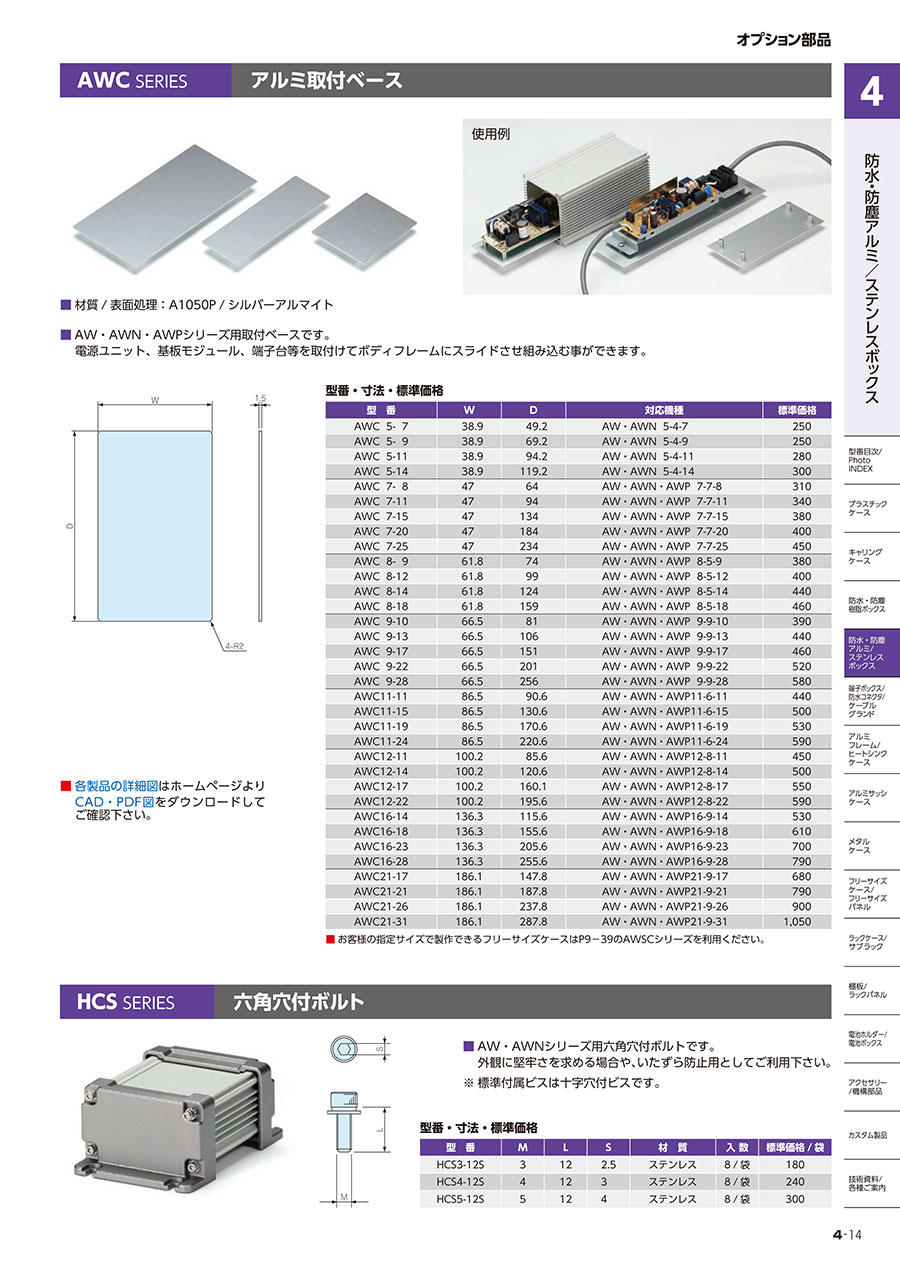

商品仕様



製品仕様変更のお知らせ



製品仕様

アルミ取付ベース AWCシリーズ:関連画像

本体及び構成部材（ノーマル型/Nタイプ）
（1）フランジ付側板 （2）ボディフレーム （3）ガスケット （4）取り付けビス（十字穴付）

アルミ取付ベース AWCシリーズ:関連画像

（別売）取付ベースを使った使用例

アルミ取付ベース AWCシリーズ:関連画像

左側 : コントロールボックス、右側 : スイッチボックス

単位：mm

型番WD対応機種
AWC5-738.949.2AW・AWN5-4-7
AWC5-938.969.2AW・AWN5-4-9
AWC5-1138.994.2AW・AWN5-4-11
AWC5-1438.9119.2AW・AWN5-4-14
AWC7-84764AW・AWN・AWP7-7-8
AWC7-114794AW・AWN・AWP7-7-11
AWC7-1547134AW・AWN・AWP7-7-15
AWC7-2047184AW・AWN・AWP7-7-20
AWC7-2547234AW・AWN・AWP7-7-25
AWC8-961.874AW・AWN・AWP8-5-9
AWC8-1261.899AW・AWN・AWP8-5-12
AWC8-1461.8124AW・AWN・AWP8-5-14
AWC8-1861.8159AW・AWN・AWP8-5-18
AWC9-1066.581AW・AWN・AWP9-9-10
AWC9-1366.5106AW・AWN・AWP9-9-13
AWC9-1766.5151AW・AWN・AWP9-9-17
AWC9-2266.5201AW・AWN・AWP9-9-22
AWC9-2866.5256AW・AWN・AWP9-9-28
AWC11-1186.590.6AW・AWN・AWP11-6-11
AWC11-1586.5130.6AW・AWN・AWP11-6-15
AWC11-1986.5170.6AW・AWN・AWP11-6-19
AWC11-2486.5220.6AW・AWN・AWP11-6-24
AWC12-11100.285.6AW・AWN・AWP12-8-11
AWC12-14100.2120.6AW・AWN・AWP12-8-14
AWC12-17100.2160.1AW・AWN・AWP12-8-17
AWC12-22100.2195.6AW・AWN・AWP12-8-22
AWC16-14136.3115.6AW・AWN・AWP16-9-14
AWC16-18136.3155.6AW・AWN・AWP16-9-18
AWC16-23136.3205.6AW・AWN・AWP16-9-23
AWC16-28136.3255.6AW・AWN・AWP16-9-28
AWC21-17186.1147.8AW・AWN・AWP21-9-17
AWC21-21186.1187.8AW・AWN・AWP21-9-21
AWC21-26186.1237.8AW・AWN・AWP21-9-26
AWC21-31186.1287.8AW・AWN・AWP21-9-31



型番リスト

表示件数
  • 1
    • 型番
    AWC5-7
    AWC5-9
    AWC5-11
    AWC5-14
    AWC7-8
    AWC7-11
    AWC7-15
    AWC7-20
    AWC7-25
    AWC8-9
    AWC8-12
    AWC8-14
    AWC8-18
    AWC9-10
    AWC9-17
    AWC9-22
    AWC9-28
    AWC11-11
    AWC11-15
    AWC11-19
    AWC11-24
    AWC12-11
    AWC12-17
    AWC12-22
    AWC16-14
    AWC16-18
    AWC16-23
    AWC16-28
    AWC21-17
    AWC21-21
    AWC21-26
    AWC21-31

    W

    (mm)

    D

    (mm)

    		RoHS?最小発注数量
    38.9
    49.2
    10
    1個
    38.9
    69.2
    10
    1個
    38.9
    94.2
    10
    1個
    38.9
    119.2
    10
    1個
    47
    64
    10
    1個
    47
    94
    -
    1個
    47
    134
    10
    1個
    47
    184
    10
    1個
    47
    234
    10
    1個
    61.8
    74
    10
    1個
    61.8
    99
    10
    1個
    61.8
    124
    10
    1個
    61.8
    159
    10
    1個
    66.5
    81
    10
    1個
    66.5
    151
    10
    1個
    66.5
    206
    10
    1個
    66.5
    256
    -
    1個
    86.5
    90.6
    10
    1個
    86.5
    130.6
    10
    1個
    86.5
    170.6
    10
    1個
    86.5
    220.6
    10
    1個
    100.2
    85.6
    10
    1個
    100.2
    160.1
    10
    1個
    100.2
    195.6
    10
    1個
    136.5
    115.6
    10
    1個
    136.5
    155.6
    10
    1個
    136.3
    205.6
    -
    1個
    136.3
    255.6
    -
    1個
    186.1
    147.8
    10
    1個
    186.1
    187.8
    10
    1個
    186.1
    237.8
    10
    1個
    186.1
    287.8
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    389円
    ( 428円 )
    2日目
    291円
    ( 320円 )
    2日目
    324円
    ( 356円 )
    2日目
    347円
    ( 382円 )
    2日目
    490円
    ( 539円 )
    2日目
    463円153円
    ( 168円 )
    在庫品1日目当日出荷可能
    479円
    ( 527円 )
    2日目
    520円
    ( 572円 )
    2日目
    562円
    ( 618円 )
    2日目
    558円
    ( 614円 )
    2日目
    486円
    ( 535円 )
    2日目
    535円
    ( 589円 )
    2日目
    556円
    ( 612円 )
    2日目
    567円
    ( 624円 )
    2日目
    658円
    ( 724円 )
    2日目
    653円
    ( 718円 )
    2日目
    822円
    ( 904円 )
    2日目
    629円
    ( 692円 )
    2日目
    615円
    ( 677円 )
    2日目
    665円
    ( 732円 )
    2日目
    762円
    ( 838円 )
    2日目
    562円
    ( 618円 )
    2日目
    840円
    ( 924円 )
    2日目
    746円
    ( 821円 )
    2日目
    758円
    ( 834円 )
    2日目
    872円
    ( 959円 )
    2日目
    1,001円
    ( 1,101円 )
    2日目
    1,189円400円
    ( 440円 )
    在庫品1日目当日出荷可能
    1,026円
    ( 1,129円 )
    2日目
    1,049円
    ( 1,154円 )
    2日目
    1,344円
    ( 1,478円 )
    2日目
    1,459円948円
    ( 1,043円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    AW・AWN・AWPシリーズ用取付ベースです。
    【特長】
    ・電源ユニット、基板モジュール、端子台等を取付けてボディフレームにスライドさせ組み込む事ができます
    ・放熱性に優れており、プラスチックボックスと比較し耐熱性がある
    ・別売りの取付ベースを使用すれば基盤取付もスムーズ
    ・ヒートシンク形状のボディフレームを採用し放熱効果をさらに高めている


    お手持ちの穴加工図面で特注見積もお受けします！
    下記窓口へ穴加工図面を送付ください。
    推奨データ：PDF、CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
    その他、インクジェット印刷やシルク印刷などの対応は特注窓口にてご相談ください。
    ミスミボックス特注見積センター：box@misumi.co.jp

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
