タカチ電機工業

AW型フランジ足付防水・防塵アルミケース

Name: AW型フランジ足付 防水・防塵アルミケース
Brand: タカチ電機工業
SKU: 222000529866
Rating: 4 (3 reviews)

カタログ |

通常単価(税別): 2,453円～9,726円特別価格

税込単価: 2,698円～10,699円特別価格

一部SALE 2026.03.31まで

通常出荷日：在庫品1日目～2日目一部当日出荷可能

【特長】・IP67の防水性と放熱効果を兼ね備えたアルミケースです。フランジ足付で壁付が容易です・ボディ...

詳細を確認

44.0

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
2025年4月よりメーカー塗装業者移管に伴い、製品の色味に若干の差異が生じます。ご了承いただきますようお願い申し上げます。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

詳細を確認

未確定：候補が203型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

特注見積のご相談はこちら！
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
　　　推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
　　　その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
　　　※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp

ポリカーボネート製で高い耐衝撃性のある防水・防塵ボックス

全21サイズでトップカバーの色は2タイプ。

AW型フランジ足付防水・防塵アルミケースの構成内容

ノーマル型Nタイプ

ノーマル型Nタイプの構成内容。

照番	名称	個数	材質	色／表面処理
1	フランジ付側板	2	ADC12	メタリックグレー・ブラック／粉体塗装
2	ボディーフレーム	1	A6063S-T5	シルバー・ブラック／アルマイト
3	ガスケット	2	シリコン	ブラック
4	取付ビス(十字穴付)	8	ステンレス	無処理

シールド型Eタイプ

シールド型Eタイプの構成内容。

※ 側板内側は未塗装なので導通しております。

照番	名称	個数	材質	色／表面処理
1	フランジ付側板	2	ADC12	シルバー・ブラック／塗装(内面未処理)
2	ボディーフレーム	1	A6063S-T5	シルバー・ブラック／アルマイト
3	シールドガスケット	2	導電性シリコン	ブラック
4	取付ビス(十字穴付)	8	ステンレス	無処理

製品仕様

ノーマル型Nタイプ

NGS
メタリックグレー/シルバー。

NBS
ブラック/シルバー。

NBB
ブラック/ブラック。

シールド型Eタイプ

ESS
シルバー/シルバー。

EBS
ブラック/シルバー。

EBB
ブラック/ブラック。

この商品の機種内容

型番	W	H	D	L(全長)	※熱抵抗値(℃/W)
AW5-4-7□□□	54.6	38.6	65	85	11.2
AW5-4-9□□□	54.6	38.6	85	105	9.18
AW5-4-11□□□	54.6	38.6	110	130	7.64
AW5-4-14□□□	54.6	38.6	135	155	6.63
AW7-7-8□□□	65.8	70.8	80	106	4.41
AW7-7-11□□□	65.8	70.8	110	136	3.5
AW7-7-15□□□	65.8	70.8	150	176	2.83
AW7-7-20□□□	65.8	70.8	200	226	2.33
AW7-7-25□□□	65.8	70.8	250	276	2.02
AW8-5-9□□□	80.8	50.8	90	116	5.97
AW8-5-12□□□	80.8	50.8	115	141	5.01
AW8-5-14□□□	80.8	50.8	140	166	4.37
AW8-5-18□□□	80.8	50.8	175	201	3.76
AW9-9-10□□□	86.3	92	100	129	3.1
AW9-9-13□□□	86.3	92	125	154	2.63
AW9-9-17□□□	86.3	92	170	199	2.12
AW9-9-22□□□	86.3	92	220	249	1.79
AW9-9-28□□□	86.3	92	275	304	1.54
AW11-6-11□□□	106.3	62	110	139	4.52
AW11-6-15□□□	106.3	62	150	179	3.62
AW11-6-19□□□	106.3	62	190	219	3.08
AW11-6-24□□□	106.3	62	240	269	2.64
AW12-8-11□□□	120	77	105	134	3.6
AW12-8-14□□□	120	77	140	169	2.93
AW12-8-17□□□	120	77	179.5	208.5	2.47
AW12-8-22□□□	120	77	215	244	2.18
AW16-9-14□□□	156.3	87	135	164	2.64
AW16-9-18□□□	156.3	87	175	204	2.2
AW16-9-23□□□	156.3	87	225	254	1.86
AW16-9-28□□□	156.3	87	275	304	1.63
AW21-9-17□□□	206.3	87	170	199	2.3
AW21-9-21□□□	206.3	87	210	239	1.99
AW21-9-26□□□	206.3	87	260	289	1.72
AW21-9-31□□□	206.3	87	310	339	1.54

ご注文の際は型番末尾□□□に色仕様の記号を付けて下さい。
AW型フランジ足付防水・防塵アルミケースの機種内容。

※ 熱抵抗値算出の条件

自然空冷。
フィンが地面に垂直で温度上昇60℃の時。
押出しがアルマイト品。
全面素子。

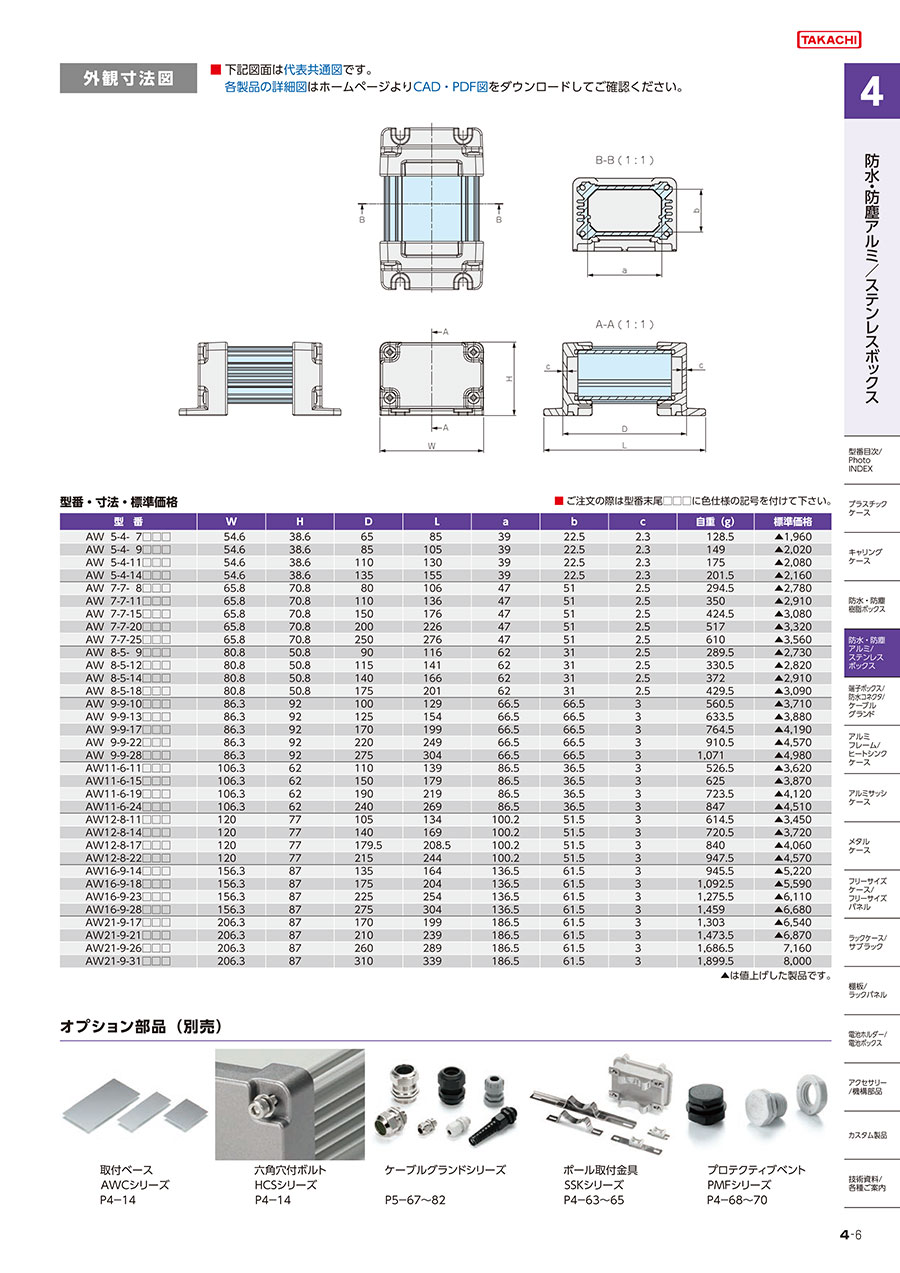

この商品の外形図と寸法

AW5-4

AW5-4の寸法図。

型番	W	H	D（本体）	L（全長）
AW5－4－7□	54.6	38.6	65	85
AW5－4－9□	54.6	38.6	85	105
AW5－4－11□	54.6	38.6	110	130
AW5－4－14□	54.6	38.6	135	155

AW5-4の寸法。

AW7-7

AW7-7の寸法図。

型番	W	H	D（本体）	L（全長）
AW7－7－8□	65.8	70.8	80	106
AW7－7－11□	65.8	70.8	110	136
AW7－7－15□	65.8	70.8	150	176
AW7－7－20□	65.8	70.8	200	226
AW7－7－25□	65.8	70.8	250	276

AW7-7の寸法。

AW8-5

AW8-5の寸法図。

型番	W	H	D（本体）	L（全長）
AW8－5－9□	80.8	50.8	90	116
AW8－5－12□	80.8	50.8	115	141
AW8－5－14□	80.8	50.8	140	166
AW8－5－18□	80.8	50.8	175	201

AW8-5の寸法。

AW9-9

AW9-9の寸法図。

型番	W	H	D（本体）	L（全長）
AW9－9－10□	86.3	92	100	129
AW9－9－13□	86.3	92	125	154
AW9－9－17□	86.3	92	170	199
AW9－9－22□	86.3	92	220	249
AW9－9－28□	86.3	92	275	304

AW9-9の寸法。

AW11-6

AW11-6の寸法図。

型番	W	H	D（本体）	L（全長）
AW11－6－11□	106.3	62	110	139
AW11－6－15□	106.3	62	150	179
AW11－6－19□	106.3	62	190	219
AW11－6－24□	106.3	62	240	269

AW11-6の寸法。

AW12-8

AW12-8の寸法図。

型番	W	H	D（本体）	L（全長）
AW12－8－11□	120	77	105	134
AW12－8－14□	120	77	140	169
AW12－8－17□	120	77	179.5	208.5
AW12－8－22□	120	77	215	244

AW12-8の寸法。

AW16-9

AW16-9の寸法図。

型番	W	H	D（本体）	L（全長）
AW16－9－14□	156.3	87	135	164
AW16－9－18□	156.3	87	175	204
AW16－9－23□	156.3	87	225	254
AW16－9－28□	156.3	87	275	304

AW16-9の寸法。

AW21-9

AW21-9の寸法図。

型番	W	H	D（本体）	L（全長）
AW21－9－17□	206.3	87	170	199
AW21－9－21□	206.3	87	210	239
AW21－9－26□	206.3	87	260	289
AW21－9－31□	206.3	87	310	339

AW21-9の寸法。

型番リスト

表示件数

型番

外形寸法W 横(幅)	外形寸法H 縦(高さ)	外形寸法D 奥行(厚み)	塗装色	RoHS?	最小発注数量

54.6	38.6	65	ブラック	10	1個
54.6	38.6	65	ブラック/シルバー	10	1個
54.6	38.6	65	ブラック	-	1個
54.6	38.6	65	ブラック/シルバー	10	1個
54.6	38.6	65	メタリックグレー/シルバー	10	1個
54.6	38.6	85	ブラック	10	1個
54.6	38.6	85	ブラック/シルバー	10	1個
54.6	38.6	85	シルバー	10	1個
54.6	38.6	85	ブラック	10	1個
54.6	38.6	85	ブラック/シルバー	10	1個
54.6	38.6	85	メタリックグレー/シルバー	10	1個
54.6	38.6	110	ブラック	10	1個
54.6	38.6	110	ブラック/シルバー	10	1個
54.6	38.6	110	シルバー	10	1個
54.6	38.6	110	ブラック	10	1個
54.6	38.6	110	ブラック/シルバー	10	1個
54.6	38.6	110	メタリックグレー/シルバー	10	1個
54.6	38.6	135	ブラック	10	1個
54.6	38.6	135	ブラック/シルバー	10	1個
54.6	38.6	135	シルバー	10	1個
54.6	38.6	135	ブラック	10	1個
54.6	38.6	135	ブラック/シルバー	10	1個
54.6	38.6	135	メタリックグレー/シルバー	10	1個
65.8	70.8	80	ブラック	-	1個
65.8	70.8	80	ブラック/シルバー	-	1個
65.8	70.8	80	シルバー	-	1個
65.8	70.8	80	ブラック	10	1個
65.8	70.8	80	ブラック/シルバー	10	1個
65.8	70.8	80	メタリックグレー/シルバー	10	1個
65.8	70.8	110	ブラック	-	1個
65.8	70.8	110	ブラック/シルバー	-	1個
65.8	70.8	110	シルバー	-	1個
65.8	70.8	110	ブラック	10	1個
65.8	70.8	110	ブラック/シルバー	10	1個
65.8	70.8	110	メタリックグレー/シルバー	-	1個
65.8	70.8	150	ブラック	-	1個
65.8	70.8	150	ブラック/シルバー	-	1個
65.8	70.8	150	シルバー	-	1個
65.8	70.8	150	ブラック	10	1個
65.8	70.8	150	ブラック/シルバー	10	1個
65.8	70.8	150	メタリックグレー/シルバー	10	1個
65.8	70.8	200	ブラック	-	1個
65.8	70.8	200	ブラック/シルバー	-	1個
65.8	70.8	200	シルバー	-	1個
65.8	70.8	200	ブラック	10	1個
65.8	70.8	200	ブラック/シルバー	10	1個
65.8	70.8	200	メタリックグレー/シルバー	10	1個
65.8	70.8	250	ブラック	-	1個
65.8	70.8	250	ブラック/シルバー	-	1個
65.8	70.8	250	シルバー	-	1個
65.8	70.8	250	ブラック	10	1個
65.8	70.8	250	ブラック/シルバー	10	1個
65.8	70.8	250	メタリックグレー/シルバー	10	1個
80.8	50.8	90	ブラック	-	1個
80.8	50.8	90	ブラック/シルバー	-	1個
80.8	50.8	90	シルバー	-	1個
80.8	50.8	90	ブラック	10	1個
80.8	50.8	90	ブラック/シルバー	10	1個
80.8	50.8	90	メタリックグレー/シルバー	10	1個
80.8	50.8	115	ブラック	-	1個

通常単価(税別) (税込単価)	通常出荷日

2,581円 ( 2,839円 )	2日目
2,581円 ( 2,839円 )	2日目
3,016円 ( 3,318円 )	2日目
2,581円 ( 2,839円 )	2日目
2,581円 ( 2,839円 )	2日目
2,453円 ( 2,698円 )	2日目
2,453円 ( 2,698円 )	2日目
2,453円 ( 2,698円 )	2日目
2,610円 ( 2,871円 )	2日目
2,453円 ( 2,698円 )	2日目
2,453円 ( 2,698円 )	2日目
2,497円 ( 2,747円 )	2日目
2,497円 ( 2,747円 )	2日目
2,497円 ( 2,747円 )	2日目
2,497円 ( 2,747円 )	2日目
2,497円 ( 2,747円 )	2日目
2,497円 ( 2,747円 )	2日目
2,582円 ( 2,840円 )	2日目
2,582円 ( 2,840円 )	2日目
2,582円 ( 2,840円 )	2日目
2,582円 ( 2,840円 )	2日目
2,582円 ( 2,840円 )	2日目
2,582円 ( 2,840円 )	2日目
4,042円 ( 4,446円 )	2日目
3,734円 ( 4,107円 )	2日目
3,734円 ( 4,107円 )	2日目
3,734円 ( 4,107円 )	2日目
3,734円 ( 4,107円 )	2日目
3,734円 ( 4,107円 )	2日目
3,922円 ( 4,314円 )	2日目
3,922円 ( 4,314円 )	2日目
4,225円 ( 4,648円 )	2日目
3,922円 ( 4,314円 )	2日目
3,922円 ( 4,314円 )	2日目
3,922円 ( 4,314円 )	2日目
4,118円 ( 4,530円 )	2日目
4,118円 ( 4,530円 )	2日目
4,407円 ( 4,848円 )	2日目
4,118円 ( 4,530円 )	2日目
4,407円 ( 4,848円 )	2日目
4,407円 ( 4,848円 )	2日目
4,426円 ( 4,869円 )	2日目
4,426円 ( 4,869円 )	2日目
4,426円 ( 4,869円 )	2日目
4,426円 ( 4,869円 )	2日目
4,426円 ( 4,869円 )	2日目
4,426円 ( 4,869円 )	2日目
4,742円 ( 5,216円 )	2日目
4,742円 ( 5,216円 )	2日目
4,742円 ( 5,216円 )	2日目
4,742円 ( 5,216円 )	2日目
4,742円 ( 5,216円 )	2日目
4,742円 ( 5,216円 )	2日目
3,618円 ( 3,980円 )	2日目
3,618円 ( 3,980円 )	2日目
3,952円 ( 4,347円 )	2日目
3,618円 ( 3,980円 )	2日目
3,952円 ( 4,347円 )	2日目
3,618円 ( 3,980円 )	2日目
3,858円 ( 4,244円 )	2日目
