エレクトロニクス部品技術窓口
絞り込み条件
未確定：候補が5型番あります。
縦(mm)
~mm- 19
- 21.0
横(mm)
~mm- 19
- 21.0
奥行(mm)
~mm- 41.0
- 41.8
出荷日
- すべて
- 当日出荷可能
- 6日以内
Mコネクタ ケーブル用プラグ
- 通常単価(税別)
- 636円～1,427円
- 税込単価
- 700円～1,570円
通常出荷日：在庫品1日目～6日目一部当日出荷可能
同軸コネクタMプラグ（オスコンタクト）のケーブル用タイプ。 【特長】・インピーダンス整合を求めない為、...
詳細を確認
未確定：候補が5型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
Mコネクタ ケーブル用プラグの仕様
ケーブル用プラグの外観
ケーブル用プラグの寸法図
| 型番(Model No.) | A | B | C | D | 表面処理(Finish) | 適合ケーブル (Compatible Cables) | 結線方式 (Attachment) | |
|---|---|---|---|---|---|---|---|---|
| 本体 (Body) | 中心コンタクト (Center pin) | |||||||
| MP-3ふっ素樹脂 | 19.0 | 41.8 | 11.0 | 6.2 | Ag | Ag | 3D-2V,3.5D-FAV, 3.5D-QEFV,3.5D-XFB, RG-58/U,RG-58A/U,EM-3D-2E | 中心:半田 外部:半田 |
| MP-5ふっ素樹脂 | 19.0 | 41.8 | 11.0 | 8.6 | Ag | Ag | 5D-2V,5D-FB,5C-2V,5C-FB, S-5C-FB,EM-5D-2E,EM-5C-2E EM-5C-FB,EM-S-5C-FB | |
| MP-7ふっ素樹脂 | 19.0 | 41.8 | 13.0 | 11.2 | Ag | Ag | 7C-2V,7C-FB,S-7C-FB,RG-8/U, RG-11/U,RG-11A/U,EM-7C-2E | |
ケーブル用プラグの外観
ケーブル用プラグの寸法図
| 型番(Model No.) | A | B | C | D | 表面処理(Finish) | 適合ケーブル (Compatible Cables) | 結線方式 (Attachment) | |
|---|---|---|---|---|---|---|---|---|
| 本体 (Body) | 中心コンタクト (Center pin) | |||||||
| MP-8ふっ素樹脂 | 19.0 | 41.0 | 13.4 | 12.0 | Ag | Ag | 8D-2V,8D-FB, 8D-FV,EM-8D-2E | 中心:半田 外部:半田 |
| M-10ふっ素樹脂 | 21.0 | 41.0 | 15.3 | 14.2 | Ag | Ag | 10D-2V,10C-2V,10C-FB,S-10C-FB, EM-10D-2E,EM-10C-2E | |
詳細情報
基本情報
同軸コネクタMプラグ（オスコンタクト）のケーブル用タイプ。
【特長】
・インピーダンス整合を求めない為、50Ω・75Ω用の幅広いケーブルラインナップで利用可。
・ケーブル接続部の堅牢性が高い締め付けタイプを用意。
【用途】
・無線機器や計測器、医療機器等の接続・中継用として。

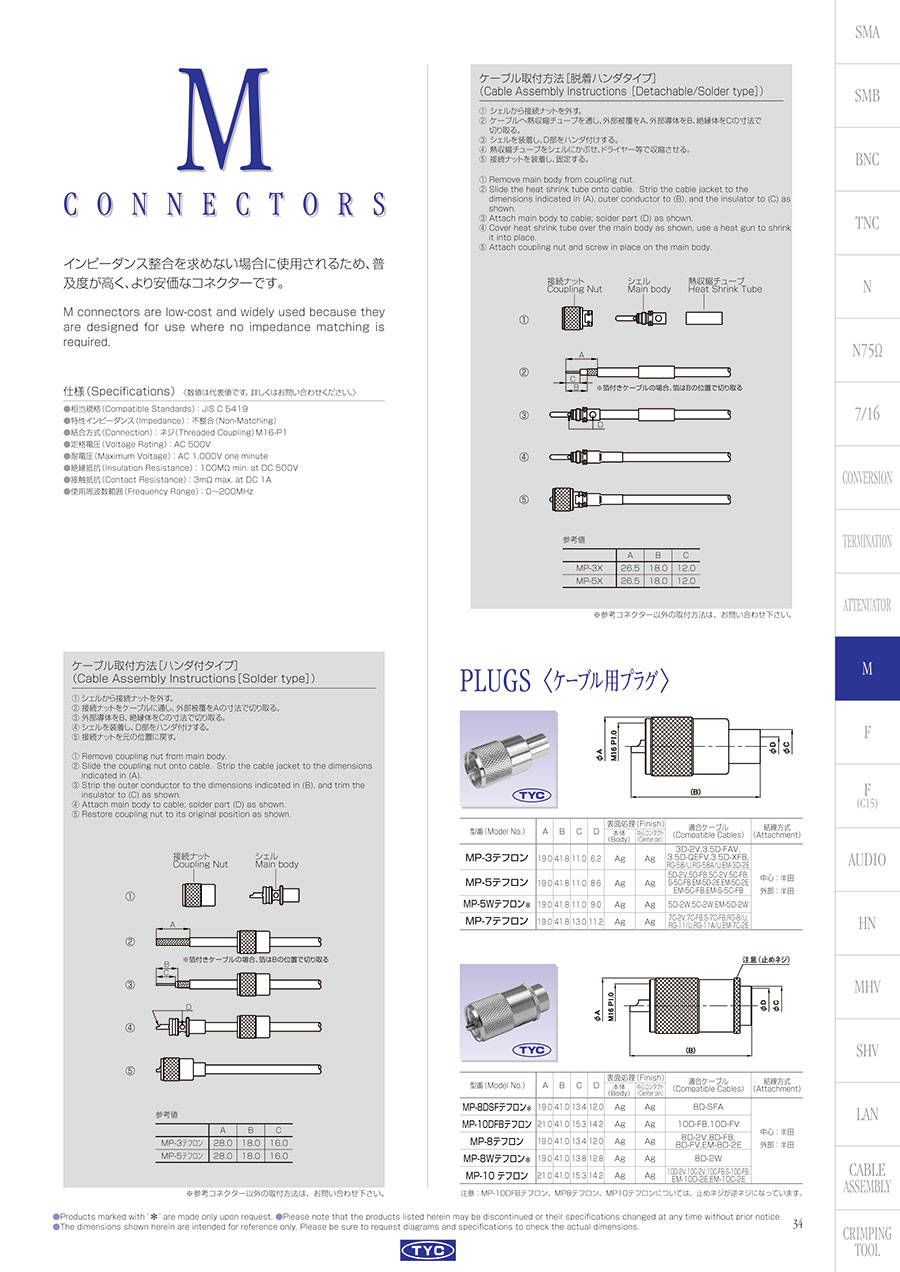

カタログ
Mコネクタ ケーブル用プラグのレビュー
同軸ケーブルの終端に取付
5
5.02018/07/19
インピーダンスの整合を要求されないHF帯以下の無線機器の接続に使用しています。銀メッキで半田の流れが良く絶縁体もテフロン...もっと読む
3人が参考にしています。
