BNCコネクタ レセプタクル
- 通常単価(税別)
- 747円～2,824円
- 税込単価
- 822円～3,106円
同軸コネクタBNCジャック（メスコンタクト）の機器取り付けパネル付タイプ。 【...
詳細情報を確認する未確定：候補が2型番あります。
商品情報
製品仕様
BNC - Rの外観
表面処理 : 本体 : Ni、中心コンタクト : Au
ターミナル形状 : ソルダー
BNC - Rの寸法図
BNC - LRの外観
表面処理 : 本体 : Ni、中心コンタクト : Ag
ターミナル形状 : ソルダー
電圧定在波比 : 1.4max.atDC〜2GHz
BNC - LRの寸法図
詳細情報
基本情報
同軸コネクタBNCジャック（メスコンタクト）の機器取り付けパネル付タイプ。
【特長】
・小型軽量で、コネクタ同士の結合が簡単なバイオネットロック方式を採用。
・コネクタ同士の結合時における取り回しに合わせてストレートタイプとL型タイプを用意。
・公称インピーダンスは50Ωとなる。
【用途】
・通信機器や計測器・測定器、映像機器等のインターフェースとして。
ご注意
- 使用周波数帯が200MHz以下ならば、75Ω伝送ライン下でも使用可能。

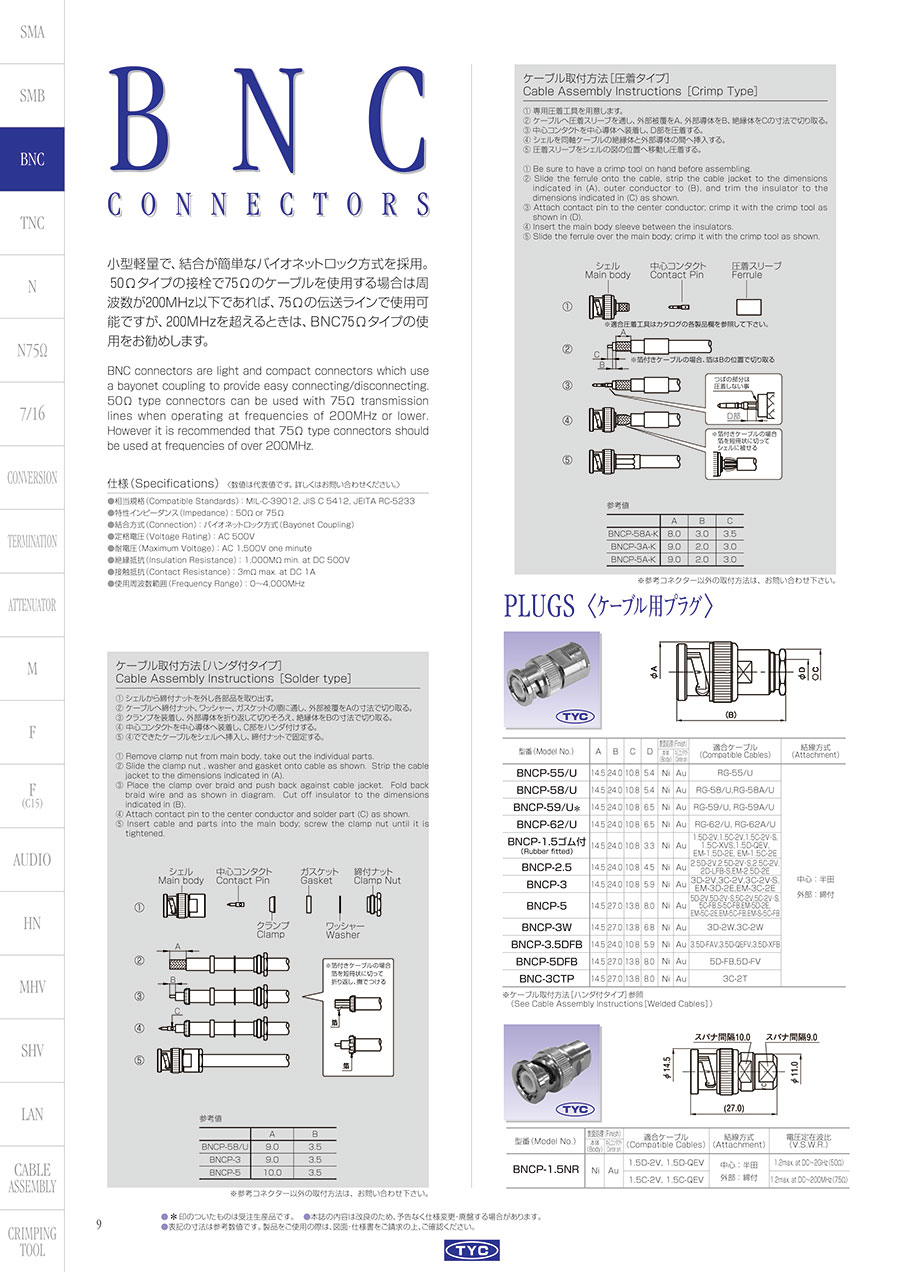

カタログ
BNCコネクタ レセプタクルのレビュー
アンテナ接続部分の継手として
4
4.02019/11/13
当社で設計、製作しているオリジナル商品のアンテナ接続部分の継手として使用しています。選定理由はメーカー製であり、信頼性が...もっと読む
0人が参考にしています。
