エレクトロニクス部品技術窓口
DCAシリーズ Aタイプ
- 通常単価(税別)
- 6,033円～10,093円
- 税込単価
- 6,636円～11,102円
通常出荷日：在庫品1日目～5日目一部当日出荷可能
【特長】・勘合方式がリバースバヨネット方式により、ワンタッチで着脱ができます。・VG95234準拠のワ...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
未確定：候補が14型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
DCAシリーズ Aタイプ
防水金属キャップ(プラグ用)
外形図
| シェル サイズ | φA±0.3 | φB +0.3 0 | C | L以上 |
|---|---|---|---|---|
| 14S | 26.5 | 4.3 | 24.5 | 120 |
| 18 | 32.5 | 4.3 | 32.5 | 135 |
| 20 | 36.0 | 4.7 | 32.5 | 150 |
| 22 | 39.0 | 4.7 | 32.5 | 150 |
| 24 | 42.5 | 4.7 | 32.5 | 150 |
| 28 | 48.5 | 4.7 | 32.5 | 210 |
| 32 | 55.0 | 5.5 | 32.5 | 210 |
| 36 | 61.5 | 5.5 | 32.5 | 210 |
防水金属キャップ(レセプタクル用)
外形図
| シェル サイズ | φA±0.3 | φB +0.3 0 | C | L以上 |
|---|---|---|---|---|
| 14S | 29.2 | 4.3 | 2.3 | 110 |
| 18 | 36.5 | 4.3 | 2.54 | 120 |
| 20 | 39.9 | 4.3 | 2.54 | 135 |
| 22 | 43.1 | 4.3 | 2.54 | 135 |
| 24 | 46.6 | 4.3 | 2.54 | 135 |
| 28 | 53.4 | 5.5 | 2.54 | 180 |
| 32 | 60.0 | 5.5 | 2.54 | 180 |
| 36 | 65.0 | 5.5 | 2.54 | 180 |

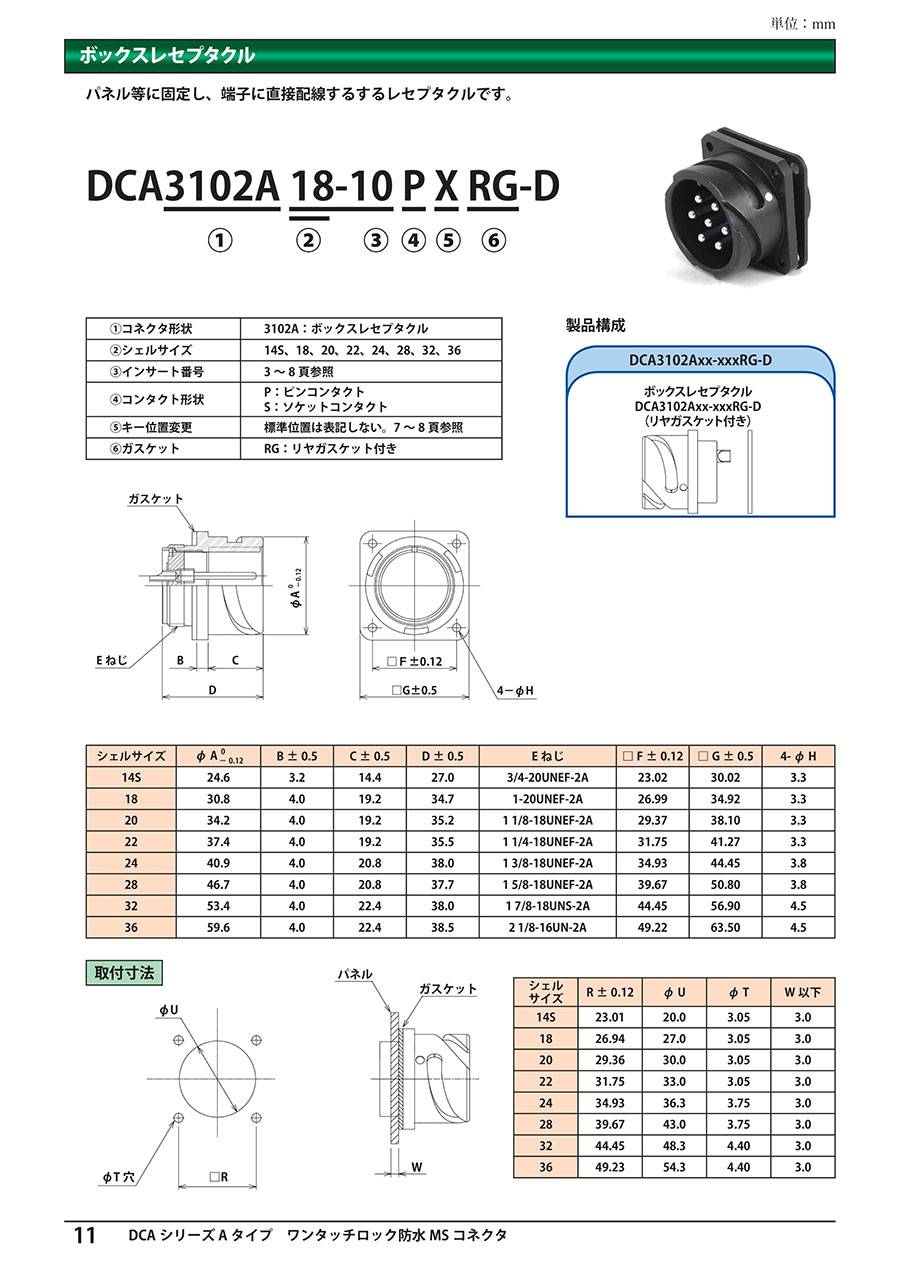

ボックスレセプタクル
外形図
| シェル サイズ | φA 0 -0.12 | B±0.5 | C±0.5 | D±0.5 | Eねじ | □F±0.12 | □G±0.5 | 4-φH |
|---|---|---|---|---|---|---|---|---|
| 18 | 30.8 | 4.0 | 19.2 | 34.7 | 1-20UNEF-2A | 26.99 | 34.92 | 3.3 |
| 20 | 34.2 | 4.0 | 19.2 | 35.2 | 1 1/8-18UNEF-2A | 29.37 | 38.10 | 3.3 |
| 22 | 37.4 | 4.0 | 19.2 | 35.5 | 1 1/4-18UNEF-2A | 31.75 | 41.27 | 3.3 |
| 24 | 40.9 | 4.0 | 20.8 | 38.0 | 1 3/8-18UNEF-2A | 34.93 | 44.45 | 3.8 |
| 28 | 46.7 | 4.0 | 20.8 | 37.7 | 1 5/8-18UNEF-2A | 39.67 | 50.80 | 3.8 |
| 32 | 53.4 | 4.0 | 22.4 | 38.0 | 1 7/8-18UNS-2A | 44.45 | 56.90 | 4.5 |
| 36 | 59.6 | 4.0 | 22.4 | 38.5 | 2 1/8-16UN-2A | 49.22 | 63.50 | 4.5 |
ストレートプラグ
外形図
| シェル サイズ | φA 0 -0.12 | B±0.5 | Cねじ |
|---|---|---|---|
| 18 | 36.5 | （58.5） | 1-20UNEF-2A |
| 20 | 39.9 | （62.4） | 1 3/16-18UNEF-2A |
| 22 | 43.1 | （62.7） | 1 3/16-18UNEF-2A |
| 24 | 46.6 | （69.5） | 1 7/16-18UNEF-2A |
| 28 | 53.4 | （74.0） | 1 7/16-18UNEF-2A |
| 32 | 59.7 | （79.7） | 1 3/4-18UNS-2A |
| 36 | 66.0 | （83.8） | 2-18UNS-2A |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
6,628円 ( 7,291円 ) | 在庫品1日目当日出荷可能 |
6,033円 ( 6,636円 ) | 在庫品1日目当日出荷可能 |
7,646円 ( 8,411円 ) | 在庫品1日目当日出荷可能 |
7,018円 ( 7,720円 ) | 5日目 |
8,214円 ( 9,035円 ) | 在庫品1日目当日出荷可能 |
8,514円 ( 9,365円 ) | 5日目 |
9,073円 ( 9,980円 ) | 5日目 |
6,466円 ( 7,113円 ) | 在庫品1日目当日出荷可能 |
6,703円 ( 7,373円 ) | 在庫品1日目当日出荷可能 |
7,482円 ( 8,230円 ) | 在庫品1日目当日出荷可能 |
6,836円 ( 7,520円 ) | 在庫品1日目当日出荷可能 |
7,600円 ( 8,360円 ) | 5日目 |
10,093円 ( 11,102円 ) | 在庫品1日目当日出荷可能 |
8,709円 ( 9,580円 ) | 5日目 |
詳細情報
基本情報
【特長】
・勘合方式がリバースバヨネット方式により、ワンタッチで着脱ができます。
・VG95234準拠のワンタッチロック方式を採用。
・完全嵌合をロック音とマーキングで確認ができ、振動による緩みがない確実なロック機構です。
・インサート配列及び一般仕様は、MIL-DTL-5015に準拠しています。
・コンタクトは、はんだ付けタイプです。
・IP67の防塵・防水性を持っています。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
カタログ
商品担当おすすめ
DCAシリーズ Aタイプのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
QDCAコネクタに取り付けた状態で防水になりますか？
A
IP67の防塵防水性能になります。
