CE01シリーズ用コンタクト専用引抜工具
- 一部SALE 2025/12/26まで
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 39,817円～58,533円特別価格
- 税込単価
- 43,799円～64,386円特別価格
CE01シリーズコネクタ用コンタクト専用の引抜工具。 【特長】 ・回路変更や誤...
詳細情報を確認する未確定：候補が4型番あります。
商品情報

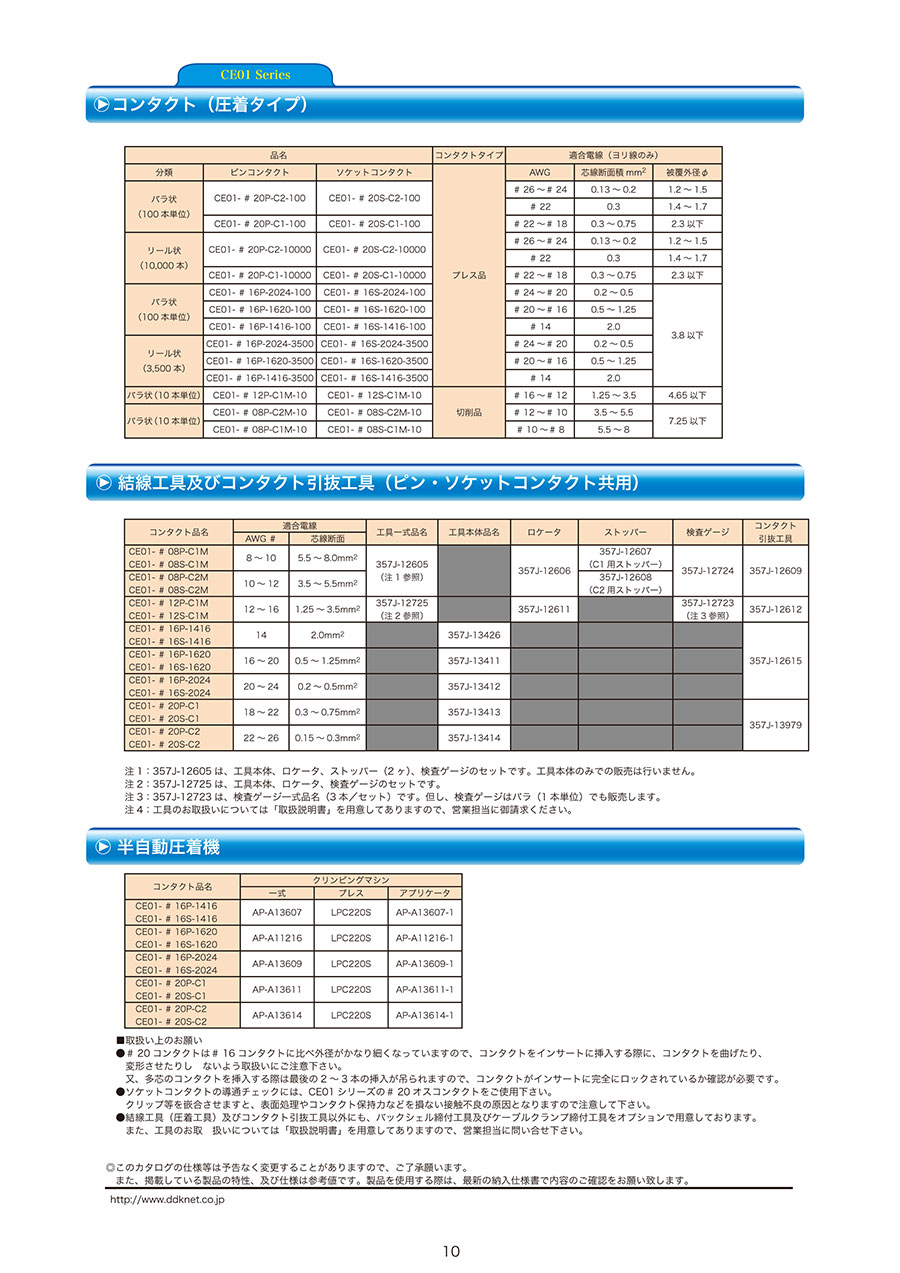

CE01シリーズ用結線工具及びコンタクト引抜工具（ピン・ソケットコンタクト共用）
| コンタクト品名 | 適合電線 | 工具一式品名 | 工具本体品名 | ロケータ | ストッパー | 検査ゲージ | コンタクト 引抜工具 | |
|---|---|---|---|---|---|---|---|---|
| AWG ＃ | 芯線断面 | |||||||
| CE01- ＃ 08P-C1M CE01- ＃ 08S-C1M | 8～10 | 5.5 ～ 8.0mm2 | 357J-12605 | 357J-12606 | 357J-12607 （C1 用ストッパー） | 357J-12724 | 357J-12609 | |
| CE01- ＃ 08P-C2M CE01- ＃ 08S-C2M | 10～12 | 3.5 ～ 5.5mm2 | 357J-12608 （C2 用ストッパー） | |||||
| CE01- ＃ 12P-C1M CE01- ＃ 12S-C1M | 12～16 | 1.25 ～ 3.5mm2 | 357J-12725 | 357J-12611 | 357J-12723 | 357J-12612 | ||
| CE01- ＃ 16P-1416 CE01- ＃ 16S-1416 | 14 | 2.0mm2 | 357J-13426 | 357J-12615 | ||||
| CE01- ＃ 16P-1620 CE01- ＃ 16S-1620 | 16～20 | 0.5 ～ 1.25mm2 | 357J-13411 | |||||
| CE01- ＃ 16P-2024 CE01- ＃ 16S-2024 | 20～24 | 0.2 ～ 0.5mm2 | 357J-13412 | |||||
| CE01- ＃ 20P-C1 CE01- ＃ 20S-C1 | 18～22 | 0.3 ～ 0.75mm2 | 357J-13413 | 357J-13979 | ||||
| CE01- ＃ 20P-C2 CE01- ＃ 20S-C2 | 22～26 | 0.15 ～ 0.3mm2 | 357J-13414 | |||||
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
44,684円 ( 49,152円 ) | 在庫品1日目当日出荷可能 |
44,684円37,981円 ( 41,779円 ) | 在庫品1日目当日出荷可能 |
39,817円 ( 43,799円 ) | 在庫品1日目当日出荷可能 |
58,533円49,753円 ( 54,728円 ) | 在庫品1日目当日出荷可能 |
カタログ
商品担当おすすめ
CE01シリーズ用コンタクト専用引抜工具のレビュー
新規で選定したコネクタのコンタクト挿抜作業時に使用
4
4.02019/06/14
今回新規で選定し専用工具品でもあったため購入しました。最初は値段に驚きましたが、使い勝手に違和感もなく利用できました。今...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q使用方法を知りたいのですが。
A
取扱説明書を添付しています。
