D／MS A／Bシリーズ防水コネクタ用ガスケット
- 通常単価(税別)
- 467円～1,226円特別価格
- 税込単価
- 514円～1,349円特別価格
通常出荷日：在庫品1日目～9日目一部当日出荷可能
D/MSシリーズレセプタクルコネクタ用ガスケット。 【特長】 フランジ付きの防水レセプタクルコネクタに...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。
未確定：候補が7型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

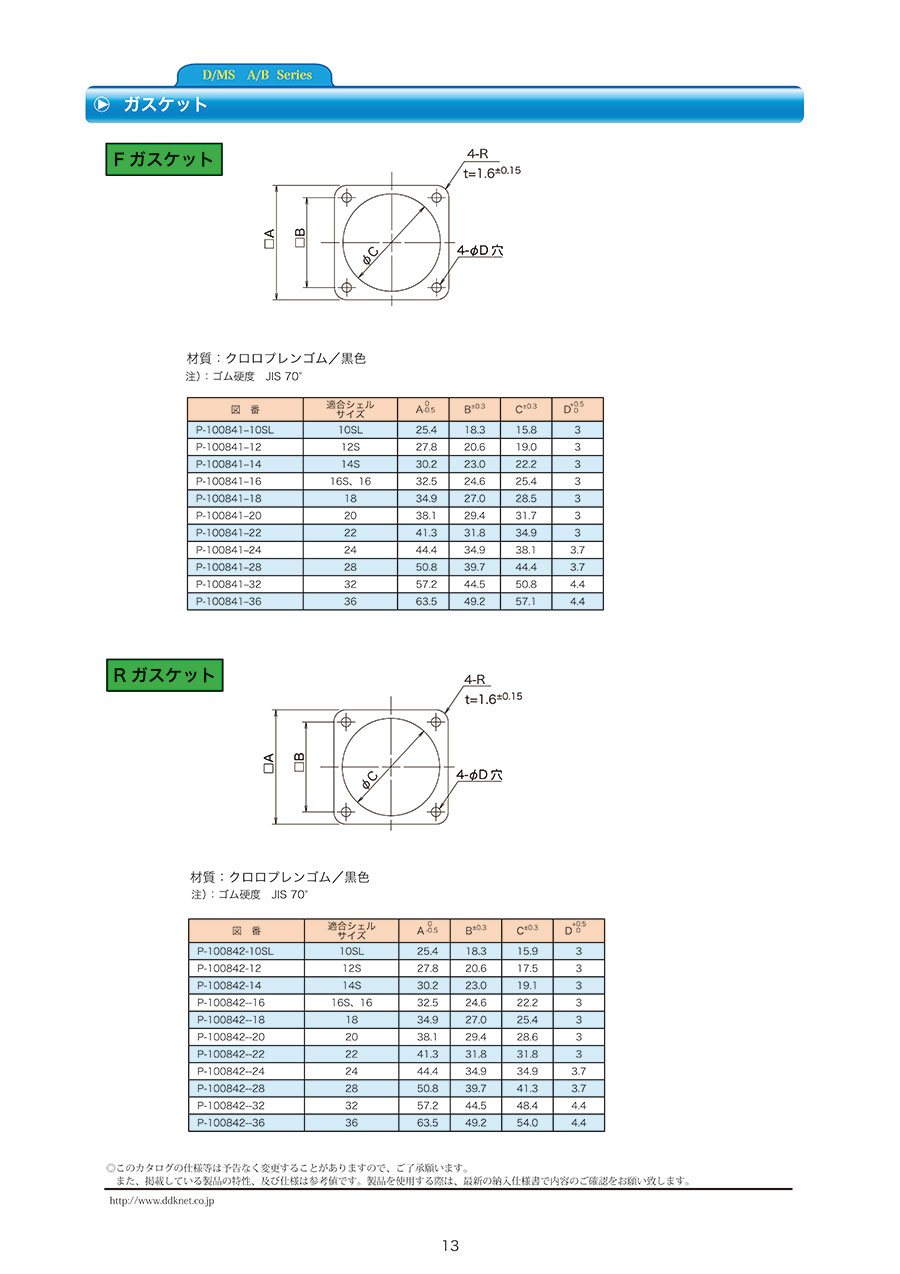

D/MSシリーズ用ガスケット
Fガスケット
外形図
材質：クロロプレンゴム／黒色
注：ゴム硬度 JIS 70°
| 図番 | 適合シェル サイズ | A | 0 -0.5 | B ±0.3 | C ±0.3 | D | +0.5 0 |
|---|---|---|---|---|---|---|---|
| P-100841-10SL | 10SL | 25.4 | 18.3 | 15.8 | 3 | ||
| P-100841-12 | 12S | 27.8 | 20.6 | 19.0 | 3 | ||
| P-100841-14 | 14S | 30.2 | 23.0 | 22.2 | 3 | ||
| P-100841-16 | 16S、16 | 32.5 | 24.6 | 25.4 | 3 | ||
| P-100841-18 | 18 | 34.9 | 27.0 | 28.5 | 3 | ||
| P-100841-20 | 20 | 38.1 | 29.4 | 31.7 | 3 | ||
| P-100841-22 | 22 | 41.3 | 31.8 | 34.9 | 3 | ||
| P-100841-24 | 24 | 44.4 | 34.9 | 38.1 | 3.7 | ||
| P-100841-28 | 28 | 50.8 | 39.7 | 44.4 | 3.7 | ||
| P-100841-32 | 32 | 57.2 | 44.5 | 50.8 | 4.4 | ||
| P-100841-36 | 36 | 63.5 | 49.2 | 57.1 | 4.4 | ||
Rガスケット
外形図
材質：クロロプレンゴム／黒色
注：ゴム硬度 JIS 70°
| 図番 | 適合シェル サイズ | A | 0 -0.5 | B ±0.3 | C ±0.3 | D | +0.5 0 |
|---|---|---|---|---|---|---|---|
| P-100842-10SL | 10SL | 25.4 | 18.3 | 15.9 | 3 | ||
| P-100842-12 | 12S | 27.8 | 20.6 | 17.5 | 3 | ||
| P-100842-14 | 14S | 30.2 | 23.0 | 19.1 | 3 | ||
| P-100842-16 | 16S、16 | 32.5 | 24.6 | 22.2 | 3 | ||
| P-100842-18 | 18 | 34.9 | 27.0 | 25.4 | 3 | ||
| P-100842-20 | 20 | 38.1 | 29.4 | 28.6 | 3 | ||
| P-100842-22 | 22 | 41.3 | 31.8 | 31.8 | 3 | ||
| P-100842-24 | 24 | 44.4 | 34.9 | 34.9 | 3.7 | ||
| P-100842-28 | 28 | 50.8 | 39.7 | 41.3 | 3.7 | ||
| P-100842-32 | 32 | 57.2 | 44.5 | 48.4 | 4.4 | ||
| P-100842-36 | 36 | 63.5 | 49.2 | 54.0 | 4.4 | ||
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
467円 ( 514円 ) | 9日目 |
509円 ( 560円 ) | 在庫品1日目当日出荷可能 |
491円 ( 540円 ) | 4日目 |
733円 ( 806円 ) | 9日目 |
883円 ( 971円 ) | 9日目 |
935円 ( 1,029円 ) | 在庫品1日目当日出荷可能 |
1,226円674円 ( 741円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
D/MSシリーズレセプタクルコネクタ用ガスケット。
【特長】
フランジ付きの防水レセプタクルコネクタに使用することで、フランジと筐体の隙間からの浸水を防ぐ。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。
カタログ
商品担当おすすめ
D／MS A／Bシリーズ防水コネクタ用ガスケットのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qボックスレセプタクルのガスケット選定方法を教えてください。
A
筐体の内側から取り付ける場合はフランジガスケット、筐体の外側から取り付ける場合はリヤガスケットをご使用ください。
