フジクラ(旧:第一電子工業)

小型・防水コネクタ CMV1・CMV1Sシリーズ

Name: 小型・防水コネクタ CMV1・CMV1Sシリーズ
Brand: フジクラ(旧:第一電子工業)
SKU: 222000514310
Rating: 5 (1 reviews)

カタログ |

一部SALE 2025/12/26まで
数量スライド割引
当日出荷可能

平均満足度5.0

この商品のレビューをみる（1件）

この商品のFAQをみる（1件）

通常単価(税別): 5,034円～8,704円特別価格

税込単価: 5,537円～9,574円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

フジクラ(旧:第一電子工業)

ワンタッチロック方式小型・防水コネクタ CM10シリーズ（D6）タイプ

通常価格(税別)： 3,112円 (税込価格：3,423円)

通常出荷日：在庫品1日目

防水タイプの小型丸型ワンタッチタイプコネクタ。【特長】・CM10シリーズ（D6...

詳細情報を確認する

用途
ケーブル接続
許容電流(A)
3
許容電圧(V)
200
適用ピン・コンタクト
メス(ソケット)
電線接続方法
その他
耐環境性
防水性
シェル(材質/処理)
亜鉛合金／ニッケルめっき
コンタクト（材質/処理）
銅合金/金メッキ
コンタクト　注記
別売
電線接続方法詳細
ハンダ・圧着
その他耐環境性
防塵性

未確定：候補が13型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

CMV1シリーズワンタッチロック方式・小型防水コネクタ

従来品であるCM10（D6）コネクタと同様にワンタッチで嵌合が出来る

プッシュオン・ターンオフ方式の小型・丸形防水プラグコネクタ。

プラグコネクタを押し込むだけの操作で容易にロック

離脱時はカップリングリングを回転させる事でロックが解除。
不慮の外力が加わった場合でも嵌合が外れない。

構造変更・コンタクトの形状変更

耐振動性能の向上と作業性の効率化。

製品仕様

項目	2芯	10芯
定格電流	3A／コンタクト
定格電圧	AC200V（r.m.s.）
耐電圧	AC1,500V（r.m.s.）／1分間	AC900V（r.m.s.）／1分間
絶縁抵抗	DC500Vで1,000MΩ以上
使用温度範囲	-25℃～+85℃
コンタクトサイズ	#22
防水性	IP67（嵌合時）
適合電線	プラグ・圧着:AWG16～20 ・はんだ付け:AWG16以下	プラグ・圧着:AWG20～28 ・はんだ付け:AWG20以下
UL規格	取得(規格:UL1977　ファイルNo.:E72124)
CE規格	適用外

材質・処理

部品名	プラグ
ソケットインサート	合成樹脂／灰色
ソケットコンタクト	銅合金／Auめっき
カップリングリング	亜鉛合金／Niめっき
Oリング（嵌合側）	合成ゴム／黒色
プラグシェル	亜鉛合金／Niめっき
圧縮ばね	ステンレス鋼
BS用カップリング	亜鉛合金／Niめっき
バックシェル	アルミ合金／Niめっき
ブッシング	合成ゴム／黒色
ケーブルクランプ	合成樹脂／白色
クランプナット	合成樹脂／黒色
リテナーリング	ステンレス鋼

■結線作業手順書
第一電子工業のホームページにてご確認いただけます。>>こちら

10芯プラグ

コンタクト形状:ソケット。
結線方式:はんだ付&圧着。

ストレートプラグ

アングルプラグ

ストレートプラグ	アングルプラグ	適合ケーブル外径
CMV1-SP10S-S	CMV1-AP10S-S	φ4.0～φ6.0
CMV1-SP10S-M1	CMV1-AP10S-M1	φ5.5～φ7.5
CMV1-SP10S-M2	CMV1-AP10S-M2	φ7.0～φ9.0
CMV1-SP10S-L	CMV1-AP10S-L	φ9.0～φ11.6

2芯プラグ

コンタクト形状:ソケット。
結線方式:はんだ付&圧着。

ストレートプラグ

アングルプラグ

ストレートプラグ	アングルプラグ	適合ケーブル外径
CMV1-SP2S-S	CMV1-AP2S-S	φ4.0～φ6.0
CMV1-SP2S-M1	CMV1-AP2S-M1	φ5.5～φ7.5
CMV1-SP2S-M2	CMV1-AP2S-M2	φ7.0～φ9.0
CMV1-SP2S-L	CMV1-AP2S-L	φ9.0～φ11.6

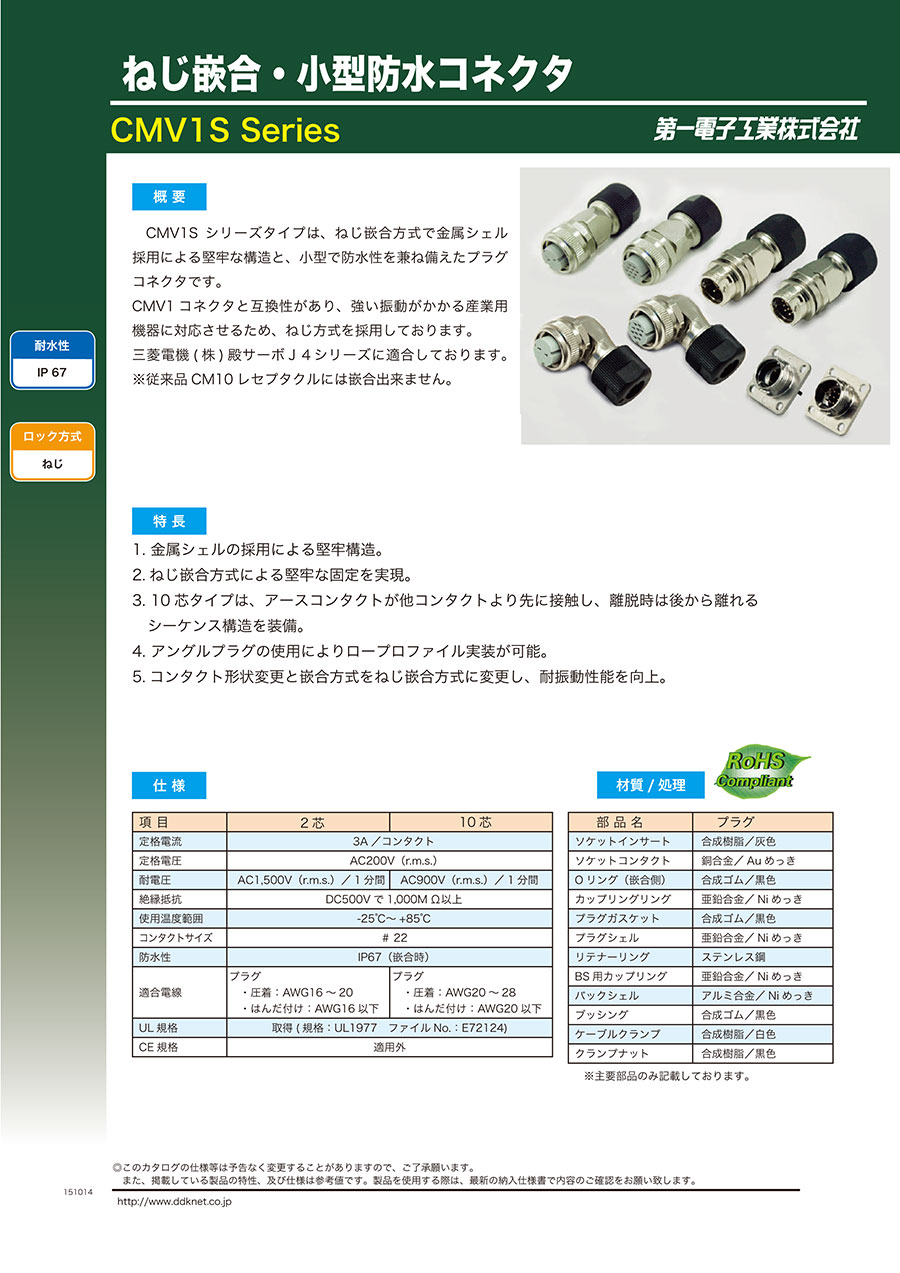

CMV1Sシリーズねじ嵌合・小型防水コネクタ

ねじ方式の小型・防水プラグコネクタです

金属シェル採用による堅牢な構造

CMV1 コネクタと互換性があり、強い振動がかかる産業用機器に対応できます

製品仕様

項目	2芯	10芯
定格電流	3A／コンタクト
定格電圧	AC200V（r.m.s.）
耐電圧	AC1,500V（r.m.s.）／1分間	AC900V（r.m.s.）／1分間
絶縁抵抗	DC500Vで1,000MΩ以上
使用温度範囲	-25℃～+85℃
コンタクトサイズ	#22
防水性	IP67（嵌合時）
適合電線	プラグ・圧着:AWG16～20 ・はんだ付け:AWG16以下	プラグ・圧着:AWG20～28 ・はんだ付け:AWG20以下
UL規格	取得(規格:UL1977　ファイルNo.:E72124)
CE規格	適用外

材質・処理

部品名	プラグ
ソケットインサート	合成樹脂／灰色
ソケットコンタクト	銅合金／Auめっき
Oリング（嵌合側）	合成ゴム／黒色
カップリングリング	亜鉛合金／Niめっき
プラグガスケット	合成ゴム／黒色
プラグシェル	亜鉛合金／Niめっき
リテナーリング	ステンレス鋼
BS用カップリング	亜鉛合金／Niめっき
バックシェル	アルミ合金／Niめっき
ブッシング	合成ゴム／黒色
ケーブルクランプ	合成樹脂／白色
クランプナット	合成樹脂／黒色

10芯プラグ

コンタクト形状:ソケット。
結線方式:はんだ付&圧着。

ストレートプラグ

ストレートプラグ	適合ケーブル外径
CMV1S-SP10S-M2	φ7.0～φ9.0

型番リスト

表示件数

型番

シリーズ

ピン数

接続方向

代表規格

シリーズ詳細

商品分類

ロック方式

適合ケーブル外径

(φ)

適合電線

嵌合相手1

RoHS?

最小発注数量

その他	2	アングル	-	CMV1	アングルプラグ	プッシュオン	9.0～11.6	圧着：AWG16～20/はんだ：AWG16以下	CMV1-R2P 【ボックスレセプタクル】	10	1個
その他	2	アングル	-	CMV1	アングルプラグ	プッシュオン	5.5～7.5	圧着：AWG16～20/はんだ：AWG16以下	CMV1-R2P 【ボックスレセプタクル】	10	1個
その他	2	アングル	-	CMV1	アングルプラグ	プッシュオン	7.0～9.0	圧着：AWG16～20/はんだ：AWG16以下	CMV1-R2P 【ボックスレセプタクル】	10	1個
その他	10	アングル	-	CMV1	アングルプラグ	プッシュオン	9.0～11.6	圧着：AWG20～28/はんだ：AWG20以下	CMV1-R10P 【ボックスレセプタクル】	10	1個
その他	10	アングル	-	CMV1	アングルプラグ	プッシュオン	5.5～7.5	圧着：AWG20～28/はんだ：AWG20以下	CMV1-R10P 【ボックスレセプタクル】	10	1個
その他	10	アングル	-	CMV1	アングルプラグ	プッシュオン	7.0～9.0	圧着：AWG20～28/はんだ：AWG20以下	CMV1-R10P 【ボックスレセプタクル】	10	1個
その他	2	ストレート	-	CMV1	ストレートプラグ	プッシュオン	9.0～11.6	圧着：AWG16～20/はんだ：AWG16以下	CMV1-R2P 【ボックスレセプタクル】	10	1個
その他	2	ストレート	-	CMV1	ストレートプラグ	プッシュオン	5.5～7.5	圧着：AWG16～20/はんだ：AWG16以下	CMV1-R2P 【ボックスレセプタクル】	10	1個
その他	2	ストレート	-	CMV1	ストレートプラグ	プッシュオン	7.0～9.0	圧着：AWG16～20/はんだ：AWG16以下	CMV1-R2P 【ボックスレセプタクル】	10	1個
その他	10	ストレート	-	CMV1	ストレートプラグ	プッシュオン	9.0～11.6	圧着：AWG20～28/はんだ：AWG20以下	CMV1-R10P 【ボックスレセプタクル】	10	1個
その他	10	ストレート	-	CMV1	ストレートプラグ	プッシュオン	5.5～7.5	圧着：AWG20～28/はんだ：AWG20以下	CMV1-R10P 【ボックスレセプタクル】	10	1個
その他	10	ストレート	-	CMV1	ストレートプラグ	プッシュオン	7.0～9.0	圧着：AWG20～28/はんだ：AWG20以下	CMV1-R10P 【ボックスレセプタクル】	10	1個
CMV1S	10	ストレート	UL	-	ストレートプラグ	ねじ	7.0～9.0	圧着：AWG20～28/はんだ：AWG20以下	CMV1-R10P／CMV1-R2P 【ボックスレセプタクル】	10	1個

通常単価(税別) (税込単価)	通常出荷日

6,209円 ( 6,830円 )	在庫品1日目当日出荷可能
6,564円5,251円 ( 5,776円 )	在庫品1日目当日出荷可能
6,564円 ( 7,220円 )	在庫品1日目当日出荷可能
6,255円 ( 6,881円 )	在庫品1日目当日出荷可能
5,241円 ( 5,765円 )	在庫品1日目当日出荷可能
5,034円 ( 5,537円 )	在庫品1日目当日出荷可能
5,550円3,607円 ( 3,968円 )	在庫品1日目当日出荷可能
5,550円 ( 6,105円 )	在庫品1日目当日出荷可能
5,550円 ( 6,105円 )	在庫品1日目当日出荷可能
5,461円 ( 6,007円 )	在庫品1日目当日出荷可能
5,076円 ( 5,584円 )	在庫品1日目当日出荷可能
5,317円 ( 5,849円 )	在庫品1日目当日出荷可能
8,704円 ( 9,574円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

防水タイプの小型丸型ワンタッチタイプコネクタ。
【特長】
・CM10シリーズ（D6）タイプの改良版で耐振動性能が向上。
・CM10 D6タイプと互換性有り。IP67の防塵・防水性などの性能も引き継いでいる。
・2芯と10芯があり、10芯にはアース端子が内蔵。
【用途】
・サーボモーター用に開発されたコネクタ。
・高い堅牢性や防塵防水性能。
・FA機器や計測機器など幅広く使用できる。
・金属シェルの採用による堅牢構造。
・ねじ嵌合方式による堅牢な固定を実現。
・10 芯タイプは、アースコンタクトが他コンタクトより先に接触し、離脱時は後から離れるシーケンス構造。
・アングルプラグの使用によりロープロファイル実装が可能。

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

小型・防水コネクタ CMV1・CMV1Sシリーズのレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

ケーブル作成

満足度：5.02019/11/20

こちらを使用してケーブルを作成しています。品質も良く、リピートしております。

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

QCM10シリーズ(D6)タイプとの違いは何ですか。

構造変更、コンタクトの形状変更により耐振動性能と作業性が向上しています。見た目ではインシュレーターの色が異なります。
