小型低背型インターフェイス用DNコネクタ
- 通常単価(税別)
- 408円～1,118円
- 税込単価
- 449円～1,230円
電子機器の小型化・薄型化に対応すべく開発された小型多極角型コネクタ。【特長】・端子の結線部は2.54m...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
角形（2.54グリッドDタイプ）小型低背型インターフェイス用コネクタ
DN シリーズ
製品仕様
| 項目 | 規格値 |
|---|---|
| 使用温度範囲 | -55～+85℃ |
| 電流容量 | 3A |
| 定格電圧 | AC200V |
| 絶縁抵抗 | DC500Vにて5000MΩ以上 |
| 接触抵抗 | DC100mAにて20mΩ以下 |
| 耐電圧 | AC1000Vr.m.s1分間 |
製品規格
| 部品名 | 材質 | 色・処理 |
|---|---|---|
| プラグケース | アルミ合金ダイカスト | 銀色塗装 |
| 絶縁物 | PBT樹脂 ※ | 黒色 |
| 端子 | 銅合金 | ニッケルめっき＋部分金 めっき |
材質・処理
- ※ UL94V-0
この商品の外形図と寸法について

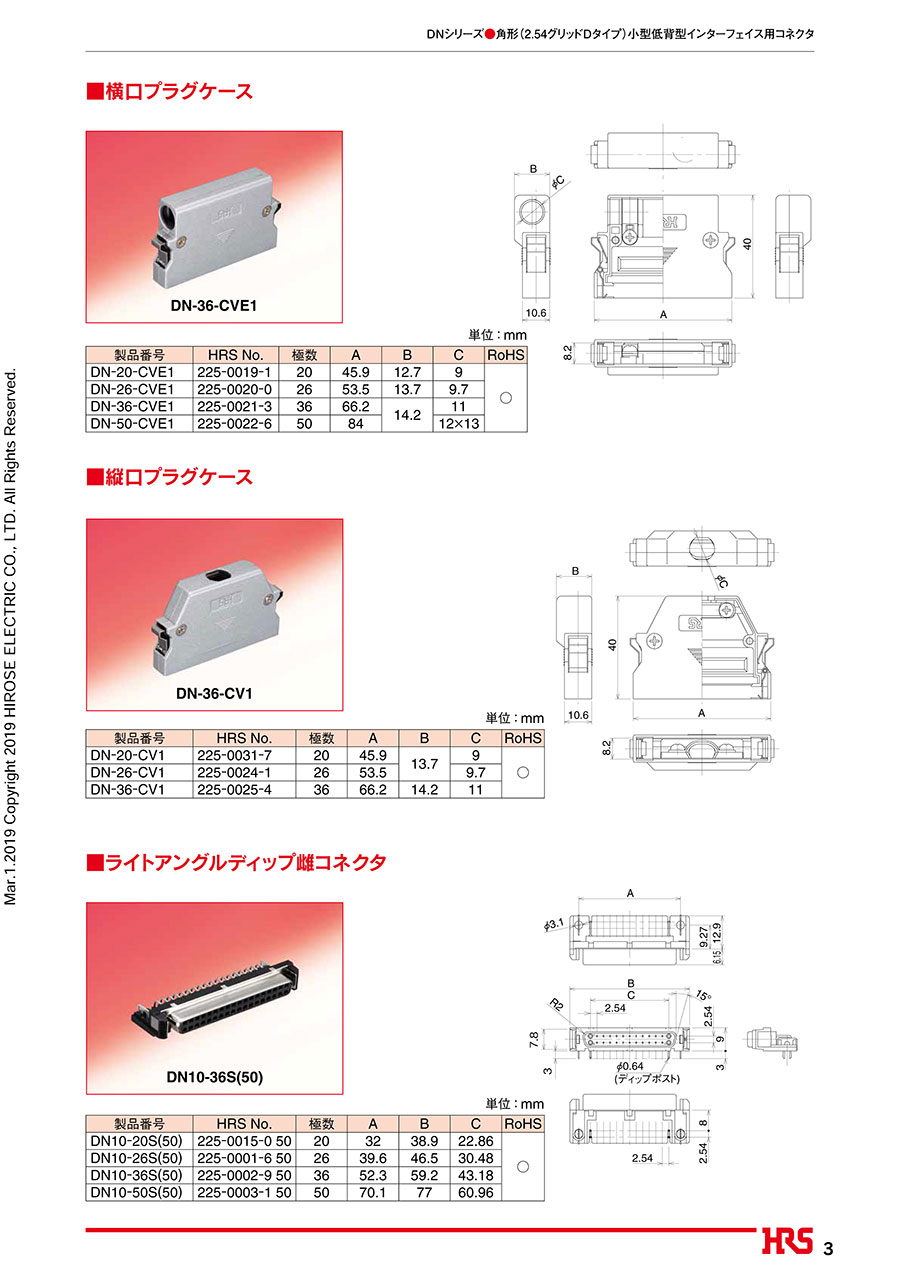

DN10-36S（50）
ライトアングルディップ雌コネクタ
ライトアングルディップ雌コネクタの寸法図
単位：mm
| 製品番号 | HRS No. | 極数 | A | B | C |
|---|---|---|---|---|---|
| DN10-20S(50) | 225-0015-0 50 | 20 | 32 | 38.9 | 22.86 |
| DN10-36S(50) | 225-0002-9 50 | 36 | 52.3 | 59.2 | 43.18 |
DN30-36P（50）
圧接雄コネクタ
圧接雄コネクタの寸法図
単位：mm
| 製品番号 | HRS No. | 極数 | A | B | C |
|---|---|---|---|---|---|
| DN30-36P(50) | 225-0027-0 50 | 36 | 55.68 | 49.4 | 51.7 |
DN50-36P
圧着雄コネクタ
圧着雄コネクタの寸法図
単位：mm
| 製品番号 | HRS No. | 極数 | A | B | C |
|---|---|---|---|---|---|
| DN50-26P | 225-0004-4 | 26 | 42.98 | 30.48 | 39 |
| DN50-50P | 225-0006-0 | 50 | 73.46 | 60.96 | 69.48 |
DN20B-36S（50）
ストレートディップ雌コネクタ
ストレートディップ雌コネクタの寸法図
単位：mm
| 製品番号 | HRS No. | 極数 | A | B | C | D |
|---|---|---|---|---|---|---|
| DN20B-36S(50) | 225-0047-7 50 | 36 | 59.2 | 81.2 | 43.18 | 74.2 |
基板参考寸法図
基板参考寸法図
パネル参考寸法図
パネル参考寸法図
単位：mm
| 極数 | A | B | C |
|---|---|---|---|
| 20 | 53.9 | 9 | 40.9 |
| 36 | 74.2 | 17 | 61.2 |
| 50 | 92 | 24 | 79 |
パネル参考寸法図の寸法
- 1.パネルは板厚1.6mmのものをご使用してください。
- 2.基板参考図はコネクタ取付面より見たものとし、□部はパターン禁止エリアとします。
- 3.基板とパネルと相互関係は、φ3.2（直径3.2mm）の取付穴を基準とします。
- 4.パネル厚さは1.6mm以下としてください。
製品仕様
| 極数 | 20 | 26 | 36 | 50 |
|---|---|---|---|---|
| 外径 | 9.0以下 | 9.7以下 | 11.0以下 | 12.0以下 |
適合ケーブル
- 圧着適合電線サイズ:AWG#26～28
- ケーブル導入口適合シース外径
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,118円 ( 1,230円 ) | 在庫品1日目当日出荷可能 |
408円 ( 449円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
電子機器の小型化・薄型化に対応すべく開発された小型多極角型コネクタ。
【特長】
・端子の結線部は2.54mmのグリッド配列としているためプリント基板の回路設計が容易。
・端子構造はメーカーのSMシリーズ（Dサブコネクタ）をベースとしており安定した品質が得られる。
・ロック機構は、ワンタッチロックで操作性に優れる。17.78mm（700ミル）基板間実装が可能。
・カバーケースは高密度実装のニーズにマッチした薄型、低背型設計でコンパクトなデザイン。
・カバーはアルミダイカスト製。コネクタの金属シェルと共に確実なノイズ対策が可能。
・ディップ用コネクタはスナップ（基板仮止め）金具付。ケーブル引出方法も用途に応じ縦横2方向が可能。
【用途】
・各種配線に便利。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
