アルミパンチング板 PAシリーズ
- 通常単価(税別)
- 667円～7,648円特別価格
- 税込単価
- 734円～8,413円特別価格
通常出荷日：在庫品1日目～2日目一部当日出荷可能
PA型アルミパンチング板。【特長】・材質A1050Pアルマイト仕上げ・大板からの切りだしの都合上、穴あ...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が21型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
特注見積のご相談はこちら！
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp

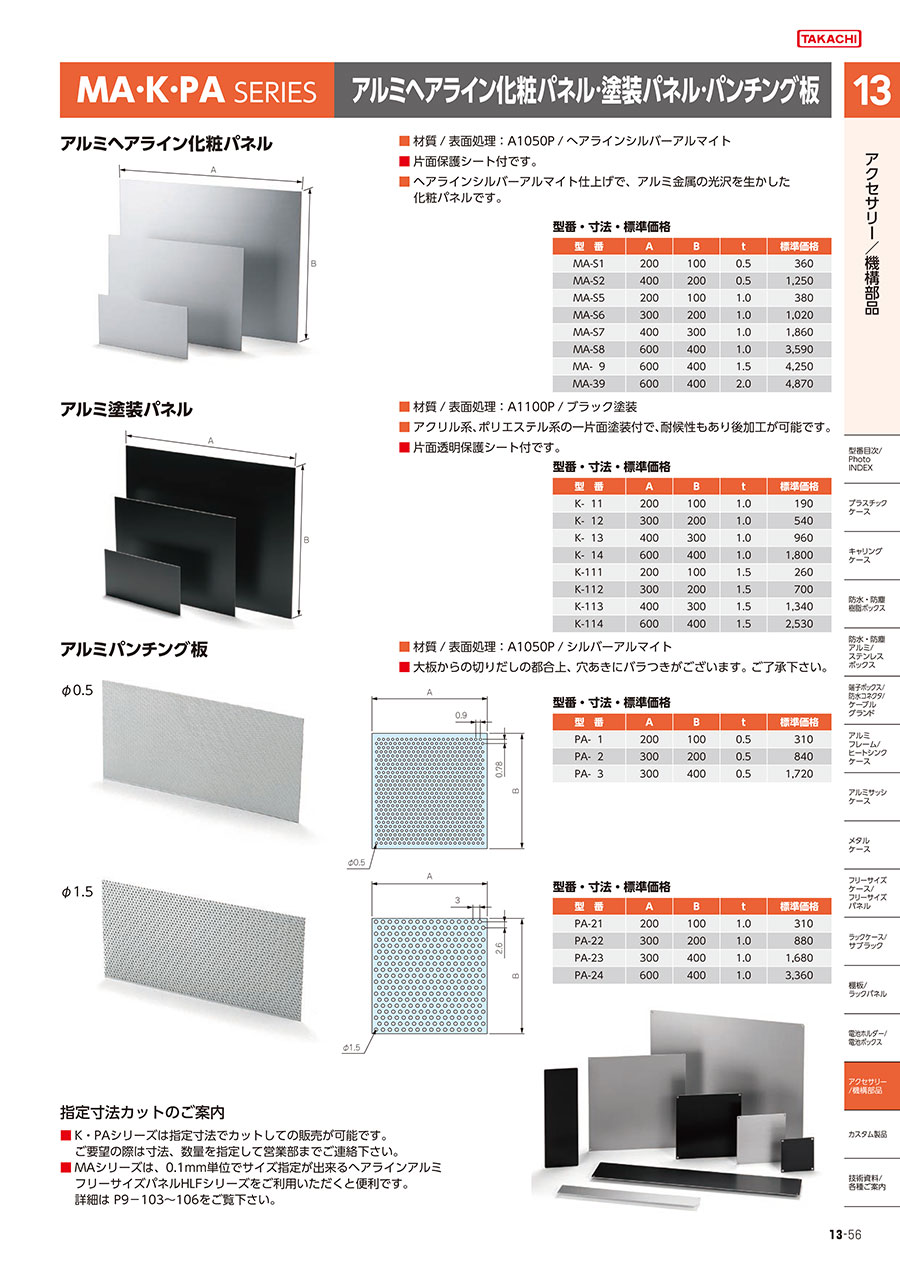

アルミパンチング板の特長
商品画像:穴空径φ0.5（直径0.5mm）
商品画像:穴空径φ1.5（直径1.5mm）
商品画像:穴空径φ2（直径2mm）
商品画像:穴空径φ3（直径3mm）
商品画像:穴空径φ5（直径5mm）
商品画像:長丸穴
直径0.5mm
寸法図（穴空径φ0.5（直径0.5mm））
| 型番 | A | B | t |
|---|---|---|---|
| PA-1 | 200 | 100 | 0.5 |
| PA-2 | 300 | 200 | 0.5 |
| PA-3 | 300 | 400 | 0.5 |
- ※ 表面処理：シルバーアルマイト
直径1.5mm
寸法図（穴空径φ1.5（直径1.5mm））
| 型番 | A | B | t |
|---|---|---|---|
| PA-21 | 200 | 100 | 1.0 |
| PA-22 | 300 | 200 | 1.0 |
| PA-23 | 300 | 400 | 1.0 |
| PA-24 | 600 | 400 | 1.0 |
- ※ 表面処理：シルバーアルマイト
直径2mm
寸法図（穴空径φ2（直径2mm））
| 型番 | A | B | t | |
|---|---|---|---|---|
| シルバー アルマイト | ブラック アルマイト | |||
| PA-501 | PA-501B | 200 | 100 | 1.5 |
| PA-502 | PA-502B | 300 | 200 | 1.5 |
| PA-503 | PA-503B | 300 | 400 | 1.5 |
| PA-504 | PA-504B | 600 | 400 | 1.5 |
直径3mm
寸法図（穴空径φ3（直径3mm））
| 型番 | A | B | t | |
|---|---|---|---|---|
| シルバー アルマイト | ブラック アルマイト | |||
| PA-11 | PA-B11 | 200 | 100 | 1.0 |
| PA-12 | PA-B12 | 300 | 200 | 1.0 |
| PA-13 | PA-B13 | 300 | 400 | 1.0 |
| PA-14 | PA-B14 | 600 | 400 | 1.0 |
直径5mm
寸法図（穴空径φ5（直径5mm））
| 型番 | A | B | t |
|---|---|---|---|
| PA-31 | 200 | 100 | 1.0 |
| PA-32 | 300 | 200 | 1.0 |
| PA-33 | 300 | 400 | 1.0 |
| PA-34 | 600 | 400 | 1.0 |
- ※ 表面処理：シルバーアルマイト
長丸穴
寸法図（長丸穴）
| 型番 | A | B | t |
|---|---|---|---|
| PA-N201 | 204.2 | 100 | 1.0 |
| PA-202 | 300 | 200 | 1.0 |
| PA-203 | 300 | 400 | 1.0 |
| PA-204 | 600 | 400 | 1.0 |
- ※ 表面処理：シルバーアルマイト
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
887円 ( 976円 ) | 2日目 |
2,078円 ( 2,286円 ) | 2日目 |
4,586円 ( 5,045円 ) | 在庫品1日目当日出荷可能 |
690円 ( 759円 ) | 2日目 |
2,144円 ( 2,358円 ) | 在庫品1日目当日出荷可能 |
4,352円 ( 4,787円 ) | 在庫品1日目当日出荷可能 |
7,648円 ( 8,413円 ) | 在庫品1日目当日出荷可能 |
2,623円1,180円 ( 1,298円 ) | 在庫品1日目当日出荷可能 |
4,538円 ( 4,992円 ) | 2日目 |
6,187円 ( 6,806円 ) | 2日目 |
667円 ( 734円 ) | 2日目 |
1,954円 ( 2,149円 ) | 2日目 |
4,091円3,681円 ( 4,049円 ) | 2日目 |
7,297円 ( 8,027円 ) | 在庫品1日目当日出荷可能 |
1,719円 ( 1,891円 ) | 2日目 |
3,674円 ( 4,041円 ) | 2日目 |
6,777円 ( 7,455円 ) | 2日目 |
949円 ( 1,044円 ) | 2日目 |
2,524円 ( 2,776円 ) | 2日目 |
3,884円 ( 4,272円 ) | 2日目 |
824円741円 ( 815円 ) | 2日目 |
詳細情報
基本情報
PA型アルミパンチング板。
【特長】
・材質A1050Pアルマイト仕上げ
・大板からの切りだしの都合上、穴あきにバラつきあり
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
