ホーザン

圧着工具 P-743

【ディージット】
探しまわる購買は
もうおしまい

型番:

P-743
解除
    数量：

    製品特長・仕様

    製品の基本仕様・特長

    電線被覆をしっかり保持するダイス形状

    圧着工具 P-743 製品仕様01
    圧着工具 P-743 製品仕様02
    圧着工具 P-743 製品仕様03
    圧着工具 P-743 製品仕様04
    圧着工具 P-743 製品仕様05
    呼び適応端子メーカー適応電線サイズ（参考）圧着後の
    AWG#mm2マーキング
    0.5※日本圧着端子製造24～220.2～0.3●
    冨士端子工業
    0.3/0.5※各社共通24～200.2～0.5●●
    1.2520～160.5～1.651
    216～141.04～2.632

    ※ 日本圧着端子製造製、冨士端子工業製で、端子の呼びが0.5、電線サイズが0.2～0.3mm2の場合、電線の種類によってダイスをお選びください。

    外形図

    圧着工具 P-743 外形図01

    P-743の仕様・寸法情報

    工具種類
    圧着工具・圧接工具
    全長(mm)
    207
    適応サイズ
    0.3/0.5/1.25/2
    トラスココード
    367-8326
    成形確認機構
    有(解除レバー付)
    仕様
    エラストマーグリップ
    RoHS?
    10
    -
    -

    絞り込み条件

    • 出荷日

      • すべて
      • 2日以内

    型番リスト

    表示件数
  • 1
    • 型番
    P-743
    RoHS?最小発注数量
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    8,068円
    ( 8,875円 )
    2日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・適応サイズ：0.3/0.5/1.25/2
    ・重量：365g
    ・電線被覆をしっかり保持するダイス形状
    ・ハンドル開き量調整機構により、開き幅が小さな状態で作業が可能に
    ・エラストマーグリップ採用成形確認機構付
    ・圧着終了後、端子に使用したダイスがわかるようにマークが入る
    【用途】
    ・絶縁被覆付圧着端子用

    類似品類似品をすべて見る

    この商品に近い類似品がありませんでした。

    商品担当おすすめ

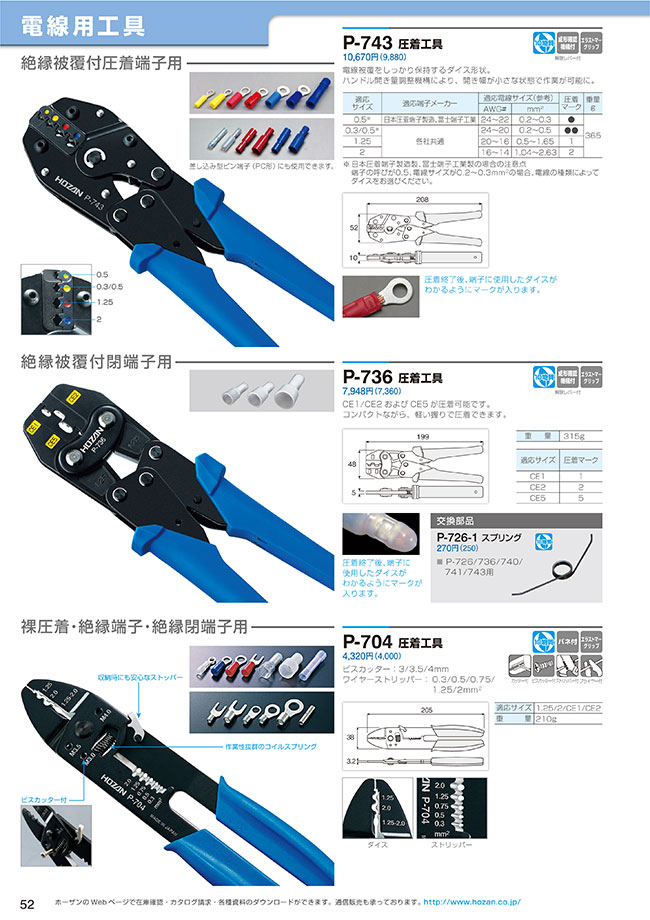

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    圧着工具 P-743の型番P-743のページです。 型番P-743に関する仕様情報を記載しております。
    圧着工具 P-743のレビュー
    4.8平均満足度：4.813件のレビュー
    絶縁被覆付圧着端子のカシメ
    5
    満足度：5.02018/08/16
    今までＮＨ３２を使用していましたが、P-743を使ってみて重さが軽く、また握る力も少なくて済むので気に入りました。 長さ...もっと読む
    3人が参考にしています。
    絶縁被覆つき端子の圧着に
    5
    満足度：5.02018/02/01
    絶縁被覆つき端子を被覆なし用で圧着してしまうと、被覆が取れてしまうので、必ずコレを使います。価格・品質のバランスが良いの...もっと読む
    1人が参考にしています。
    配線作業
    5
    満足度：5.02022/01/07
    絶縁被覆付圧着端子用の圧着工具は持っていましたが、芯線かしめと絶縁被覆かしめを別々にかしめていたので作業性が悪く見た目も...もっと読む
    0人が参考にしています。
    ケーブル作成
    3
    満足度：3.02020/11/26
    圧着際に端子の取付向きがあるので注意が必要です。 向きを間違えるとケーブルが抜けてしまいます。 圧着自体は簡単に作業でき...もっと読む
    0人が参考にしています。
    絶縁被覆端子の圧着に
    5
    満足度：5.02020/08/25
    品質がよく、個人的には他の圧着工具よりも使いやすい。あまり力を入れなくてもよいので作業の効率も上がる。
    0人が参考にしています。
    13件全て見る

    よくあるご質問（FAQ）

    Q圧着工具のハンドルが開きません（圧着工具のハンドルの開き方）
    A
    成形確認機構が付与されている圧着工具は、ハンドルを強く握ることで開くことができます。初めて当社の圧着工具を手にされる方は、壊れてしまわないかと不安を感じられるかもしれませんが強くハンドルを握って下さい。規定の圧力に達したところでラチェットギアが解除され（カチンと音がしてわずかな手ごたえがあります）、手を緩めることでハンドルが開きます。ハンドルを閉じるときは、必ずハンドルを一度全開にしてから閉じて下さい。途中の位置から無理にハンドルを閉じようとすると成形確認機構を破損する原因となります。成型確認機構とは圧着作業が確実に完了しなければ接続端子を工具から取り外すことができない機構。圧着不足による接続不良を防ぎます。
