三菱電機

制御盤用遮断器 FAシリーズ（漏電遮断器） NV30-FA

Name: 制御盤用遮断器 FAシリーズ（漏電遮断器） NV30-FA
Brand: 三菱電機
SKU: 222000505950
Rating: 4.3 (13 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.3

平均満足度4.3

この商品のレビューをみる（13件）

通常単価(税別): 7,650円～21,000円

税込単価: 8,415円～23,100円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

三菱電機

安全ブレーカ形漏電遮断器 NV-Lシリーズ

4.3

通常価格(税別)： 3,400円 (税込価格：3,740円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

三菱電機

制御盤用遮断器 FAUシリーズ（漏電遮断器） NV30-FAU

通常価格(税別)： 7,190円 (税込価格：7,909円)

通常出荷日：在庫品1日目

電気設備の未来創造に貢献する三菱低圧遮断器。半世紀以上に渡り市場のニーズに応え...

詳細情報を確認する

アンペアフレーム AF
30AF以下
定格感度電流 (mA)
30 / 15
定格使用電圧 (V)
AC100～200
取付方法
DIN/ネジ止め
接続方式
表面型
代表規格
PSE
寸法高さ (mm)
72
寸法奥行き (mm)
73.5
アンペアフレーム詳細 AF
30AF

ご注意

一部商品の型番末尾に「W」が付く場合がありますが、この型番末尾「W」はメーカー管理番号となります。型番末尾「W」の有無による仕様の違いはありません。
※商品イメージは代表画像となります。型番によって実物は異なることがございます。予めご了承ください。

未確定：候補が21型番あります。

商品仕様
型番リスト
詳細情報
カタログ

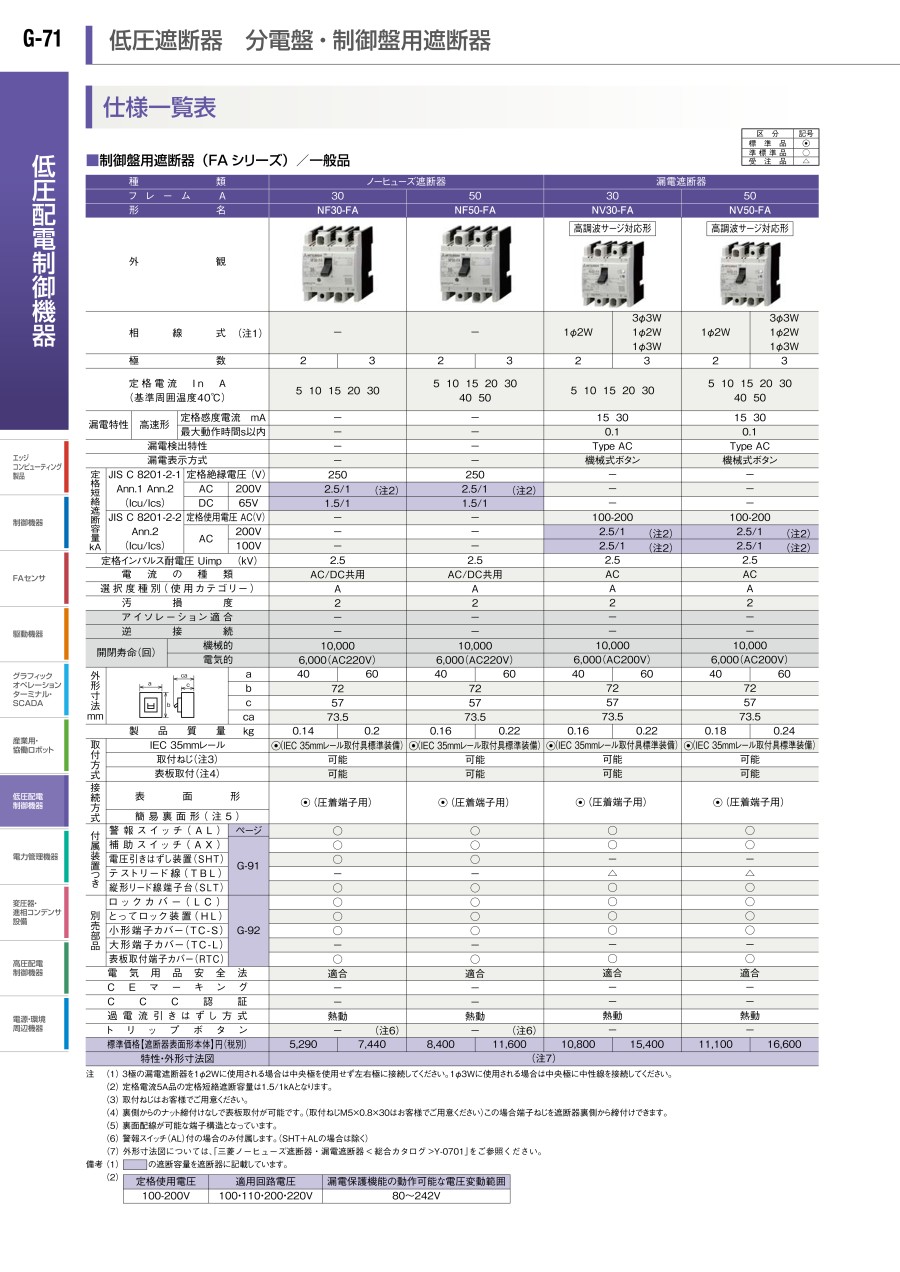

商品仕様

製品仕様

形名				NV30-FA
相線式（注1）				1φ2W	3φ3W 1φ2W 3φ3W
極数				2	3
定格電流A				5 10 15 20 30
定格感度電流mA				15 30
ピックアップ電流UL1053				－
動作時間s以下（注3）				0.1（atIΔn）
漏電表示方式				機械式ボタン
定格遮断容量kA	UL 1077 CSA C 22.2 No.235	定格電圧AC V		－
	AC	240V	－
	IEC 60947-2 EN 60947-2 GB 14048.2 （Icu/Ics）	定格使用電圧AC V		－
	IEC 60947-2 EN 60947-2 GB 14048.2 （Icu/Ics）	AC	230V	－
	JIS C 8201-2-2 Ann.1 Ann.2 （Icu/Ics）（注4）	定格使用電圧AC V		100-200
		AC	200V	2.5/1（注2）
		AC	100V	2.5/1（注2）
標準付属部品				IEC35mmレール取付具（注5）

（注1）3極の漏電遮断器を1φ2Wに使用される場合は中央極を使用せず左右極に接続してください。1φ3Wに使用される場合は中央極に中性線を接続してください。
（注2）定格電流5A品の定格遮断電流は1.5 / 1kAとなります。
（注3）UL 1053では0.1となります。
（注4）NV30-FA，NV50-FAは，JIS C 8201-2-2 Ann2のみの表示となります。
（注5）取付ねじはお客様でご用意ください。
裏側からのナット締付けなしで表板取付が可能です。(取付ねじM5×0.8×30はお客様でご用意ください)この場合端子ねじを遮断器裏側から締付けできます。

この商品の特長

NV30-FAの漏電引きはずし特性

NV30-FAの動作特性曲線

温度補正曲線

内部接続図

内部付属装置

漏電遮断器 ELCB

外形図

2Pの外形寸法図

3Pの外形寸法図

穴明寸法（2P）

穴明寸法（3P）

【取り付け方法】

IEC 35mmレール対応
ねじ取付可能：推奨M4×0.7×50 　※取付ねじは本体に同梱しておりません。
表板取付可能：推奨M5×0.8×30 　※取付ねじは本体に同梱しておりません。

CADデータ

仕様	用途別	接続	極数	ファイル種類	ダウンロードファイル	サイズ（バイト）
標準(内部付属なし)	一般用途	表面形	2P	DXF	NV030FA2_A.zip	22,756
標準(内部付属なし)	一般用途	表面形	3P	DXF	NV030FA3_A.zip	26,292

型番リスト

表示件数

型番

極数

定格遮断容量　AC100Vの時

(kA)

定格遮断容量　AC200Vの時

(kA)

定格電流

(A)

寸法幅

(mm)

付属装置

RoHS?

最小発注数量

2	1.5	1.5	5	40	-	10	1個
2	1.5	1.5	5	40	-	10	1個
2	2.5	2.5	10	40	-	6	1個
2	2.5	2.5	10	40	警報スイッチ	6	1個
2	2.5	2.5	10	40	-	6	1個
2	2.5	2.5	10	40	補助スイッチ	6	1個
2	2.5	2.5	15	40	-	10	1個
2	2.5	2.5	15	40	-	6	1個
2	2.5	2.5	15	40	-	6	1個
2	2.5	2.5	15	40	テストリード線	6	1個
2	2.5	2.5	20	40	-	10	1個
2	2.5	2.5	30	40	-	10	1個
2	2.5	2.5	30	40	縦形リード線端子台 / 警報スイッチ	6	1個
3	1.5	1.5	5	60	-	10	1個
3	2.5	2.5	10	60	-	10	1個
3	2.5	2.5	10	60	-	10	1個
3	2.5	2.5	15	60	-	10	1個
3	2.5	2.5	20	60	-	10	1個
3	2.5	2.5	20	60	縦形リード線端子台 / 補助スイッチ / 警報スイッチ	6	1個
3	2.5	2.5	30	60	-	10	1個
3	2.5	2.5	30	60	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

7,650円 ( 8,415円 )	在庫品1日目当日出荷可能
7,650円 ( 8,415円 )	在庫品1日目当日出荷可能
7,950円 ( 8,745円 )	5日目
11,900円 ( 13,090円 )	9日目
7,790円 ( 8,569円 )	在庫品1日目当日出荷可能
11,900円 ( 13,090円 )	9日目
7,650円 ( 8,415円 )	在庫品1日目当日出荷可能
7,790円 ( 8,569円 )	在庫品1日目当日出荷可能
7,790円 ( 8,569円 )	在庫品1日目当日出荷可能
11,900円 ( 13,090円 )	9日目
7,650円 ( 8,415円 )	在庫品1日目当日出荷可能
7,650円 ( 8,415円 )	在庫品1日目当日出荷可能
12,600円 ( 13,860円 )	9日目
10,870円 ( 11,957円 )	在庫品1日目当日出荷可能
10,870円 ( 11,957円 )	在庫品1日目当日出荷可能
10,870円 ( 11,957円 )	在庫品1日目当日出荷可能
10,870円 ( 11,957円 )	在庫品1日目当日出荷可能
10,870円 ( 11,957円 )	在庫品1日目当日出荷可能
21,000円 ( 23,100円 )	9日目
10,870円 ( 11,957円 )	在庫品1日目当日出荷可能
10,870円 ( 11,957円 )	在庫品1日目当日出荷可能
