エレクトロニクス部品技術窓口
EBシリーズ 丸形防滴・半田付結線式コネクタ用キャップ
- 対応機種・シリーズ
- EBシリーズ$WEBシリーズ
閲覧中の商品と併せてご検討ください
－閉じる
EBPC25RA-Dの仕様・寸法情報
対応機種・シリーズ
EBシリーズ$WEBシリーズ
シェルサイズ
25
仕様詳細
プラグ用
材質詳細
ゴム製
商品情報
WEBシリーズ キャップ商品詳細

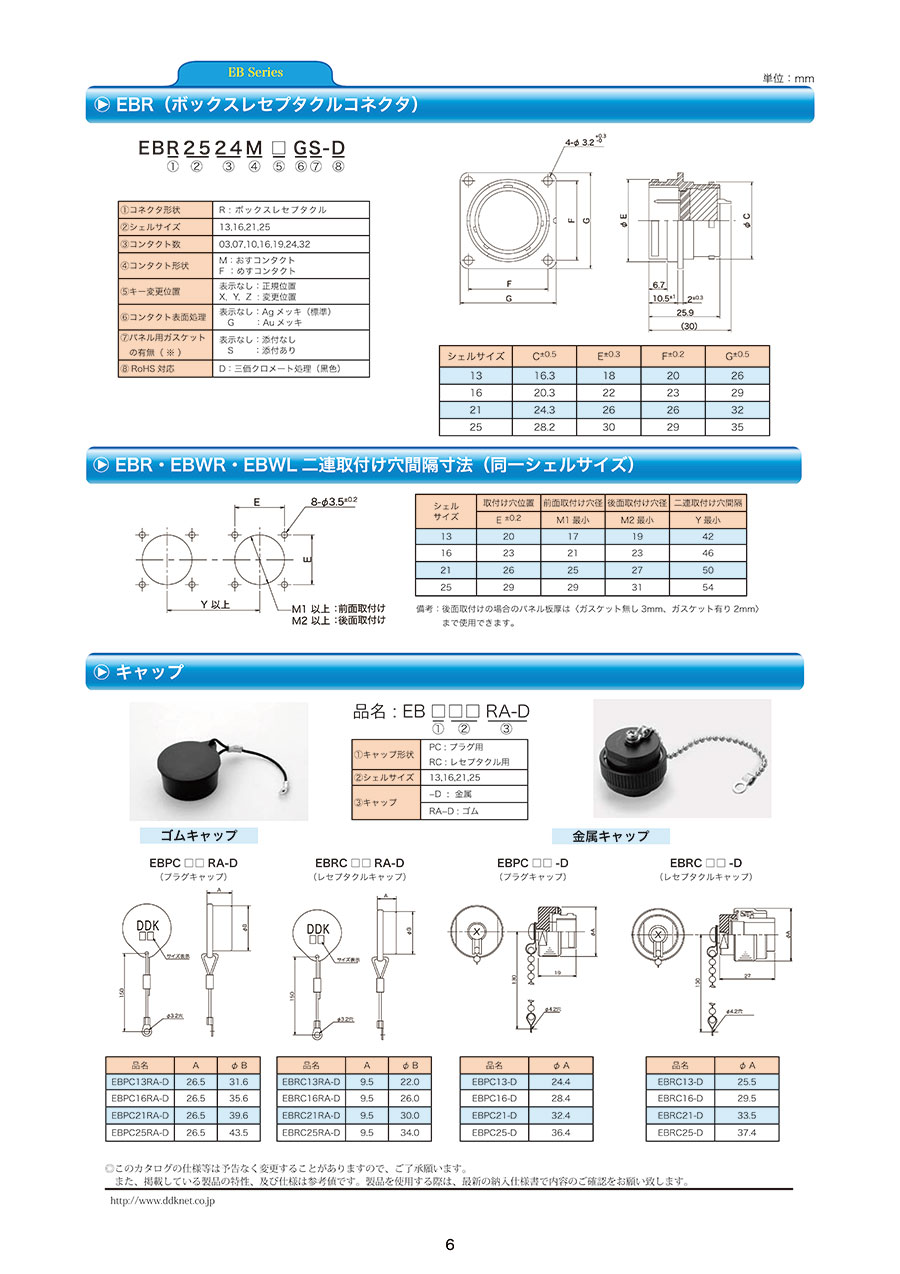

ゴムキャップ EBPC □□ RA-D （プラグキャップ）
外形図1
| 品名 | A | φ B |
|---|---|---|
| EBPC13RA-D | 26.5 | 31.6 |
| EBPC16RA-D | 26.5 | 35.6 |
| EBPC21RA-D | 26.5 | 39.6 |
| EBPC25RA-D | 26.5 | 43.5 |
ゴムキャップ EBRC □□ RA-D （レセプタクルキャップ）
外形図2
| 品名 | A | φ B |
|---|---|---|
| EBRC13RA-D | 9.5 | 22.0 |
| EBRC16RA-D | 9.5 | 26.0 |
| EBRC21RA-D | 9.5 | 30.0 |
| EBRC25RA-D | 9.5 | 34.0 |
金属キャップ EBPC □□ -D （プラグキャップ）
外形図3
| 品名 | A |
|---|---|
| EBPC13-D | 24.4 |
| EBPC16-D | 28.4 |
| EBPC21-D | 32.4 |
| EBPC25-D | 36.4 |
金属キャップ EBRC □□ -D （レセプタクルキャップ）
外形図4
| 品名 | A |
|---|---|
| EBRC13-D | 25.5 |
| EBRC16-D | 29.5 |
| EBRC21-D | 33.5 |
| EBRC25-D | 37.4 |
詳細情報
基本情報
EB、WEBシリーズコネクタ用キャップ。
【特長】
・WEBシリーズコネクタに金属キャップを使用することで、IP67の防水性能になる。
・EBシリーズコネクタに金属キャップを使用することで、IP55の防水性能になる。
・防塵防水が不要な場合は安価なゴムキャップを選択可能。
【用途】
・コネクタの結合部に被せ、ゴミや異物などの侵入を防ぐ。
商品担当おすすめ
EBシリーズ 丸形防滴・半田付結線式コネクタ用キャップの型番EBPC25RA-Dのページです。
型番EBPC25RA-Dに関する仕様情報を記載しております。
EBシリーズ 丸形防滴・半田付結線式コネクタ用キャップのレビュー
保護のために使っています
3
3.02019/09/18
専用機器のメーカーにて指定されていましたのでEBシリーズ丸型防滴半田付結線式コネクタを購入しました。油を使う環境で使用し...もっと読む
0人が参考にしています。
機器に取り付けて使っています
3
3.02019/09/04
屋外で使用する機器のため、WEBシリーズ、丸型防水･ハンダ付け結線式コネクタを選定しました。使用していないときに防水やコ...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Qゴムキャップでも防水になりますか？
A
ゴムキャップでは防水になりません。防水性能が必要な場合には金属キャップをご使用ください。
