D／MS A／Bシリーズ チェーン付きキャップ
- 通常単価(税別)
- 1,431円～8,220円特別価格
- 税込単価
- 1,574円～9,042円特別価格
D／MSシリーズコネクタ用キャップ。 【特長】・D／MSシリーズコネクタ用のキャップ。・チェーン付きな...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

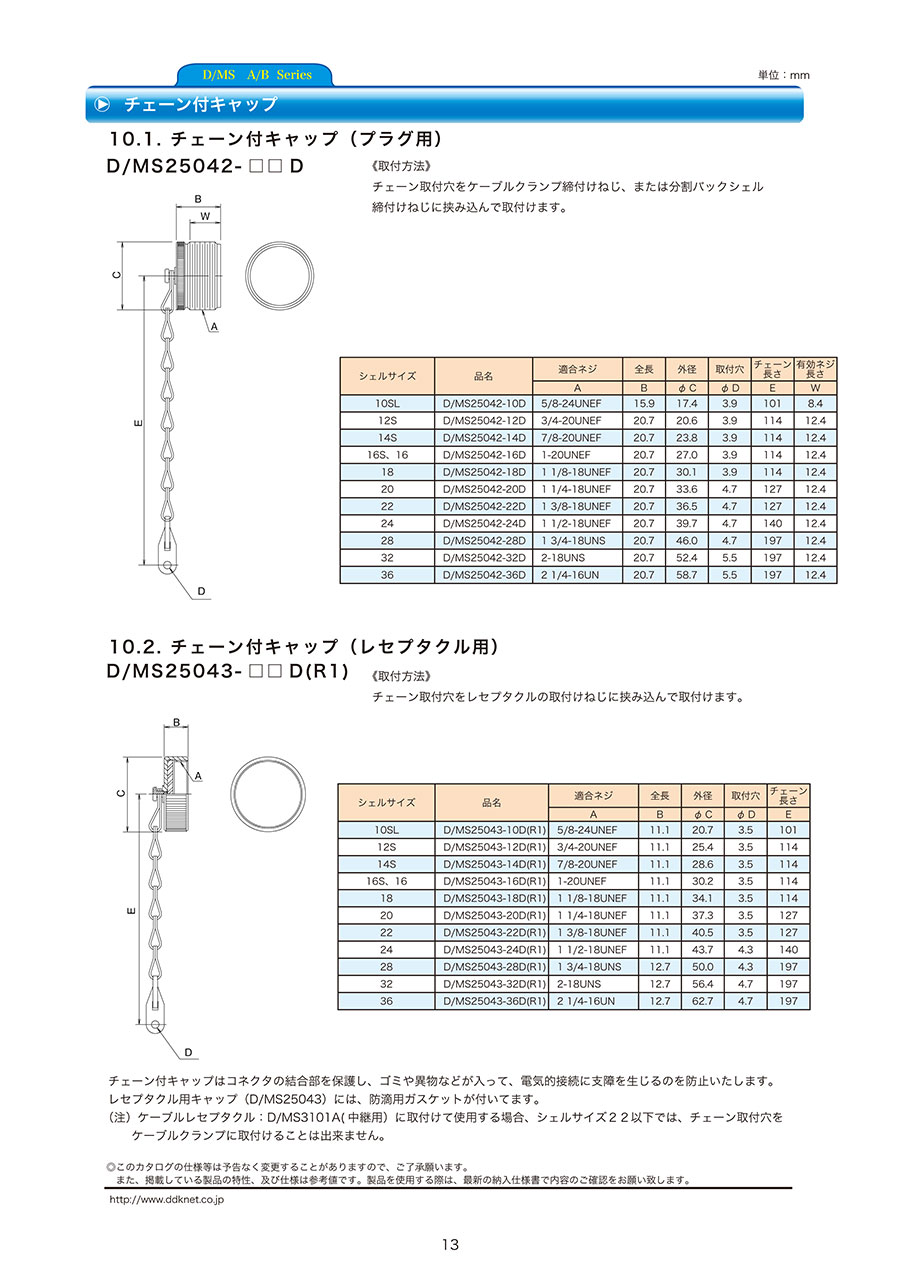

D/MS A/Bシリーズ チェーン付きキャップ
チェーン付キャップ（プラグ用）
外形図
取り付け方法
チェーン取付穴をケーブルクランプ締付けねじ、または分割バックシェル締付けねじに挟み込んで取付ける。| 品名 | 適合コネクタの シェルサイズ | 適合ネジ | 全長 | 外径 | 取付穴 | チェーン 長さ | 有効ネジ 長さ |
|---|---|---|---|---|---|---|---|
| A | B | φC | φD | E | W | ||
| D/MS25042-10D | 10SL | 5/8-24UNEF | 15.9 | 17.4 | 3.9 | 101 | 8.4 |
| D/MS25042-12D | 12S | 3/4-20UNEF | 20.7 | 20.6 | 3.9 | 114 | 12.4 |
| D/MS25042-14D | 14S | 7/8-20UNEF | 20.7 | 23.8 | 3.9 | 114 | 12.4 |
| D/MS25042-16D | 16S、16 | 1-20UNEF | 20.7 | 27.0 | 3.9 | 114 | 12.4 |
| D/MS25042-18D | 18 | 1 1/8-18UNEF | 20.7 | 30.1 | 3.9 | 114 | 12.4 |
| D/MS25042-20D | 20 | 1 1/4-18UNEF | 20.7 | 33.6 | 4.7 | 127 | 12.4 |
| D/MS25042-22D | 22 | 1 3/8-18UNEF | 20.7 | 36.5 | 4.7 | 127 | 12.4 |
| D/MS25042-24D | 24 | 1 1/2-18UNEF | 20.7 | 39.7 | 4.7 | 140 | 12.4 |
| D/MS25042-28D | 28 | 1 3/4-18UNS | 20.7 | 46.0 | 4.7 | 197 | 12.4 |
| D/MS25042-32D | 32 | 2-18UNS | 20.7 | 52.4 | 5.5 | 197 | 12.4 |
| D/MS25042-36D | 36 | 2 1/4-16UN | 20.7 | 58.7 | 5.5 | 197 | 12.4 |
チェーン付キャップ（レセプタクル用）
外形図
取り付け方法
チェーン取付穴をレセプタクルの取り付けねじに挟み込んで取り付ける。| 品名 | 適合コネクタの シェルサイズ | 適合ネジ | 全長 | 外径 | 取付穴 | チェーン 長さ |
|---|---|---|---|---|---|---|
| A | B | φC | φD | E | ||
| D/MS25043-10D | 10SL | 5/8-24UNEF | 11.1 | 20.7 | 3.5 | 101 |
| D/MS25043-12D | 12S | 3/4-20UNEF | 11.1 | 25.4 | 3.5 | 114 |
| D/MS25043-14D | 14S | 7/8-20UNEF | 11.1 | 28.6 | 3.5 | 114 |
| D/MS25043-16D | 16S、16 | 1-20UNEF | 11.1 | 30.2 | 3.5 | 114 |
| D/MS25043-18D | 18 | 1 1/8-18UNEF | 11.1 | 34.1 | 3.5 | 114 |
| D/MS25043-20D | 20 | 1 1/4-18UNEF | 11.1 | 37.3 | 3.5 | 127 |
| D/MS25043-22D | 22 | 1 3/8-18UNEF | 11.1 | 40.5 | 3.5 | 127 |
| D/MS25043-24D | 24 | 1 1/2-18UNEF | 11.1 | 43.7 | 4.3 | 140 |
| D/MS25043-28D | 28 | 1 3/4-18UNS | 12.7 | 50.0 | 4.3 | 197 |
| D/MS25043-32D | 32 | 2-18UNS | 12.7 | 56.4 | 4.7 | 197 |
| D/MS25043-36D | 36 | 2 1/4-16UN | 12.7 | 62.7 | 4.7 | 197 |
- チェーン付キャップはコネクタの結合部を保護し、ゴミや異物などが入って、電気的接続に支障を生じるのを防止。
- レセプタクル用キャップ（D/MS25043）には、防滴用ガスケットが付いています。
（注）ケーブルレセプタクル:D/MS3101A（中継用）に取付けて使用する場合、シェルサイズ22以下では、チェーン取付穴をケーブルクランプに取付けることは出来ない。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
8,220円 ( 9,042円 ) | 在庫品1日目当日出荷可能 |
5,278円 ( 5,806円 ) | 在庫品1日目当日出荷可能 |
2,253円 ( 2,478円 ) | 在庫品1日目当日出荷可能 |
2,593円 ( 2,852円 ) | 在庫品1日目当日出荷可能 |
3,924円 ( 4,316円 ) | 在庫品1日目当日出荷可能 |
3,955円 ( 4,351円 ) | 在庫品1日目当日出荷可能 |
1,431円 ( 1,574円 ) | 在庫品1日目当日出荷可能 |
4,190円 ( 4,609円 ) | 在庫品1日目当日出荷可能 |
6,933円 ( 7,626円 ) | 在庫品1日目当日出荷可能 |
4,223円 ( 4,645円 ) | 在庫品1日目当日出荷可能 |
5,169円3,101円 ( 3,411円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
D／MSシリーズコネクタ用キャップ。
【特長】
・D／MSシリーズコネクタ用のキャップ。
・チェーン付きなので、フランジ固定ネジやバックシェル固定ネジに取り付けて落下を防止。
・非防水D／MSと防水D／MSのどちらにも使用可能。
・防水D／MSコネクタに使用することでIP67の防水となる。
【用途】
コネクタの結合部に被せ、ゴミや異物などの侵入を防ぐ。
