CE05シリーズ 防水ストレート バックシェル
- 通常単価(税別)
- 1,836円
- 税込単価
- 2,020円
通常出荷日：在庫品1日目当日出荷可能
CE05シリーズコネクタ用バックシェル。 【特長】・コンジットを使用しない場合にケーブルを保持するため...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
－閉じる
CE05-20BS-S-Dの仕様・寸法情報
種類
フード
材質
アルミ合金
仕様
防水ストレート
色
黒
シェルサイズ
20
表面処理
三価クロメート処理
商品種類
防水ストレートバックシェル
-
-
商品情報
CE05 Series 防水ストレートバックシェル

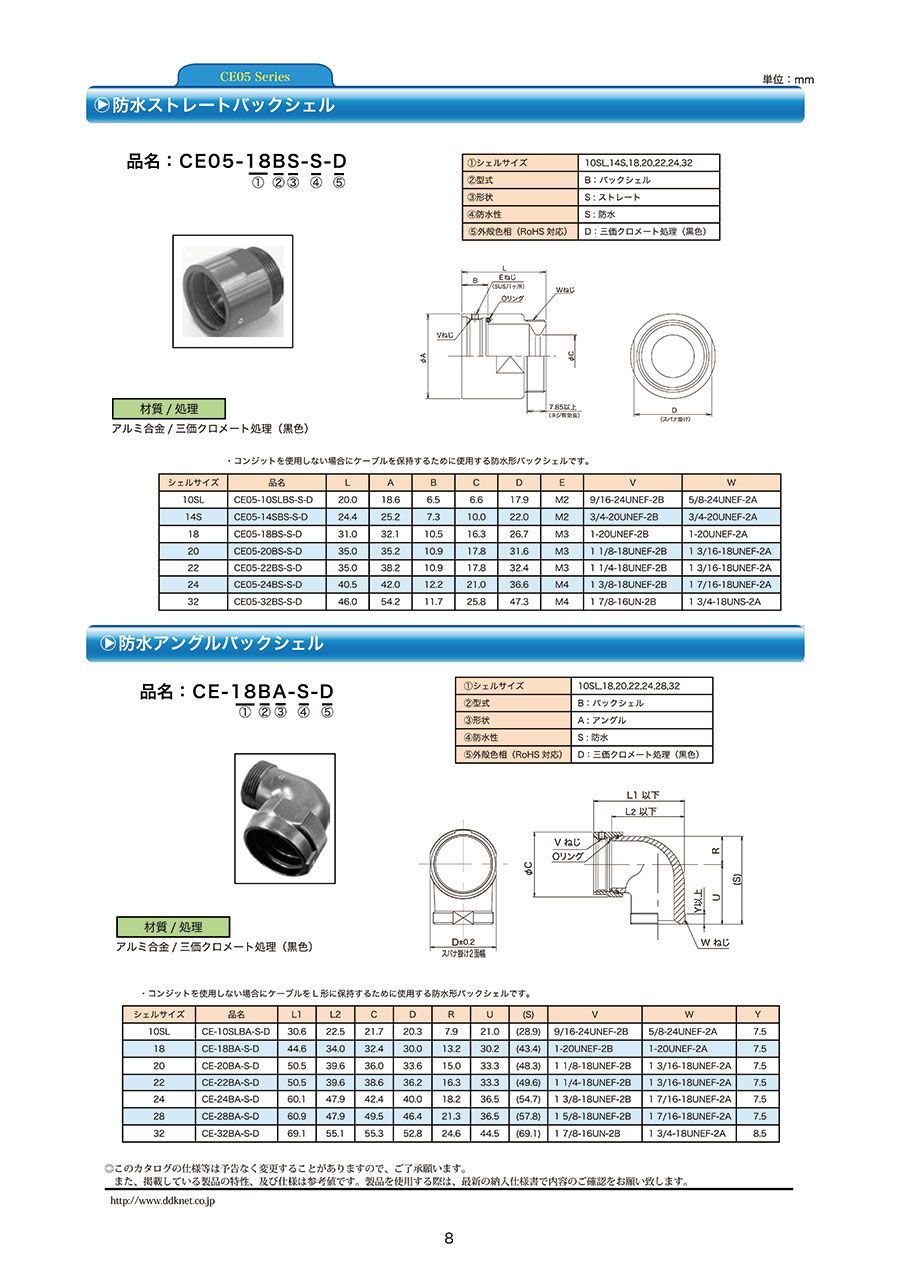

外形図（コンジットを使用しない場合にケーブルを保持するために使用する、防水形バックシェル ）
| シェルサイズ | 品名 | L | A | B | C | D | E | V | W |
|---|---|---|---|---|---|---|---|---|---|
| 10SL | CE05-10SLBS-S-D | 20.0 | 18.6 | 6.5 | 6.6 | 17.9 | M2 | 9/16-24UNEF-2B | 5/8-24UNEF-2A |
| 14S | CE05-14SBS-S-D | 24.4 | 25.2 | 7.3 | 10.0 | 22.0 | M2 | 3/4-20UNEF-2B | 3/4-20UNEF-2A |
| 18 | CE05-18BS-S-D | 31.0 | 32.1 | 10.5 | 16.3 | 26.7 | M3 | 1-20UNEF-2B | 1-20UNEF-2A |
| 20 | CE05-20BS-S-D | 35.0 | 35.2 | 10.9 | 17.8 | 31.6 | M3 | 1 1/8-18UNEF-2B | 1 3/16-18UNEF-2A |
| 22 | CE05-22BS-S-D | 35.0 | 38.2 | 10.9 | 17.8 | 32.4 | M4 | 1 1/4-18UNEF-2B | 1 3/16-18UNEF-2A |
| 24 | CE05-24BS-S-D | 40.5 | 42.0 | 12.2 | 21.0 | 36.6 | M4 | 1 3/8-18UNEF-2B | 1 7/16-18UNEF-2A |
| 32 | CE05-32BS-S-D | 46.0 | 54.2 | 11.7 | 25.8 | 47.3 | M4 | 1 7/8-16UN-2B | 1 3/4-18UNS-2A |
詳細情報
基本情報
CE05シリーズコネクタ用バックシェル。
【特長】
・コンジットを使用しない場合にケーブルを保持するために使用する、CE05用防水バックシェル。
【用途】
・コネクタ後部にバックシェルを取り付け、そのバックシェル後部に防水ケーブルクランプを取付。
カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
CE05シリーズ 防水ストレート バックシェルの型番CE05-20BS-S-Dのページです。
型番CE05-20BS-S-Dに関する仕様情報を記載しております。
CE05シリーズ 防水ストレート バックシェルのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qボックスレセプタクルにも取り付け可能ですか？
A
ボックスレセプタクルコネクタには使用できません。
