エレクトロニクス部品技術窓口
CM10シリーズ コンタクト【1～100個入り】
- 通常単価(税別)
- 1,424円～8,235円特別価格
- 税込単価
- 1,566円～9,059円特別価格
CM10シリーズプラグコネクタ用コンタクト。【特長】・圧着タイプとはんだタイプがある。・専用の引抜工具...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

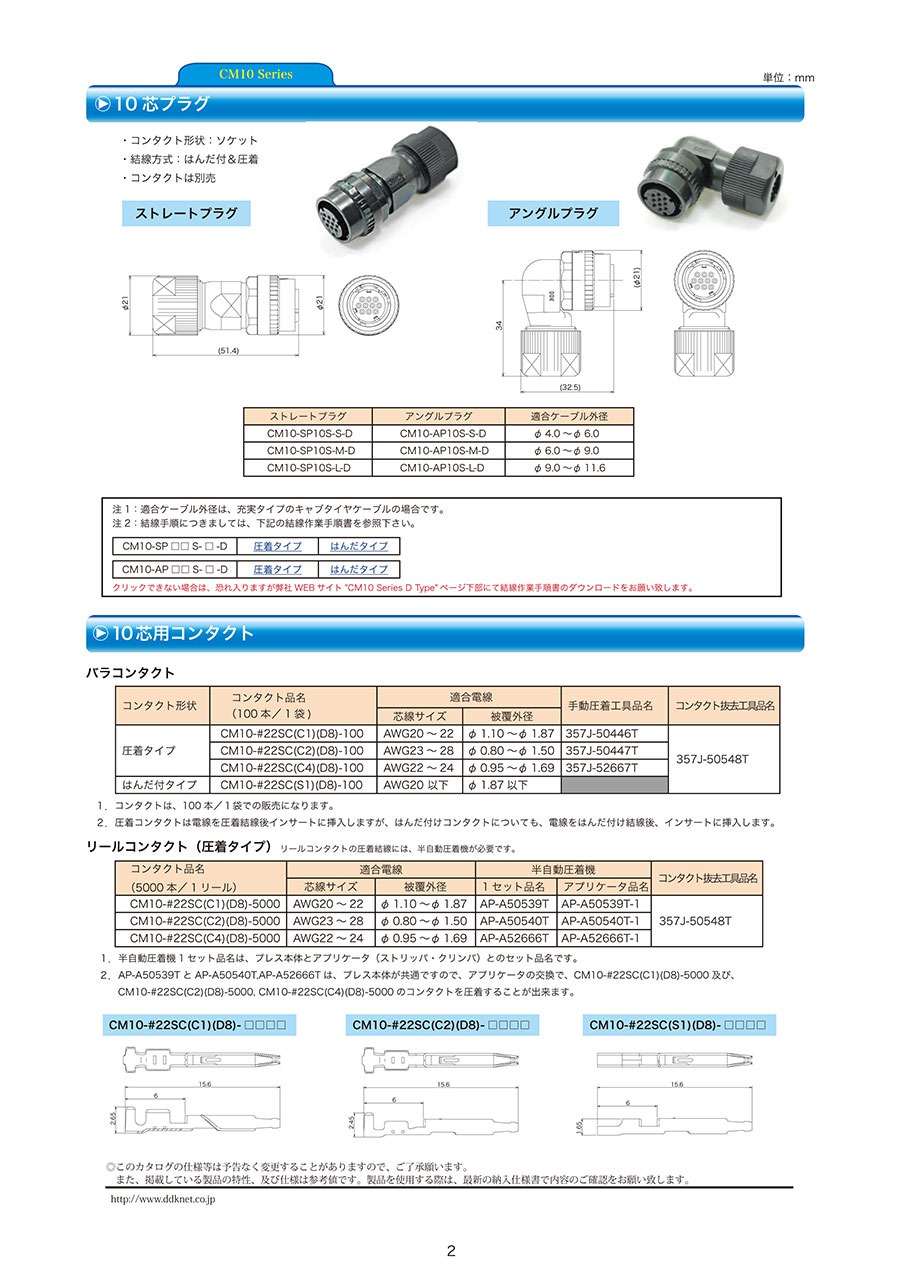

CM10シリーズ コンタクト
10芯用コンタクト
CM10-#22SC（C1）（D8）-
CM10-#22SC（C2）（D8）-
CM10-#22SC（S1）（D8）-
| コンタクト形状 | コンタクト品名 （100 本／1袋） | 適合電線 | 手動圧着工具品名 | コンタクト抜去工具品名 | |
|---|---|---|---|---|---|
| 芯線サイズ | 被覆外径 | ||||
| 圧着タイプ | CM10-#22SC(C1)(D8)-100 | AWG20 ～ 22 | φ 1.10 ～φ 1.87 | 357J-50446T | 357J-50548T |
| CM10-#22SC(C2)(D8)-100 | AWG23 ～ 28 | φ 0.80 ～φ 1.50 | 357J-50447T | ||
| CM10-#22SC(C4)(D8)-100 | AWG22 ～ 24 | φ 0.95 ～φ 1.69 | 357J-52667T | ||
| はんだ付タイプ | CM10-#22SC(S1)(D8)-100 | AWG20 以下 | φ 1.87 以下 | ||
圧着コンタクトは電線を圧着結線後インサートに挿入しますが、はんだ付けコンタクトについても、電線をはんだ付け結線後、インサートに挿入。
2芯用コンタクト
CM10-#22SC（C3）（D8）-
CM10-#22SC（S2）（D8）-
| コンタクト形状 | コンタクト品名 （100 本／1袋） | 適合電線 | 手動圧着工具品名 | コンタクト抜去工具品名 | |
|---|---|---|---|---|---|
| 芯線サイズ | 被覆外径 | ||||
| 圧着タイプ | CM10-#22SC(C3)(D8)-100 | AWG16 ～ 20 | φ 1.87 ～φ 2.45 | 357J-50448T | 357J-50548T |
| はんだ付タイプ | CM10-#22SC(S2)(D8)-100 | AWG16 以下 | φ 3.00 以下 | ||
圧着コンタクトは電線を圧着結線後インサートに挿入しますが、はんだ付けコンタクトについても、電線をはんだ付け結線後、インサートに挿入。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,969円 ( 6,566円 ) | 在庫品1日目当日出荷可能 |
5,809円5,228円 ( 5,751円 ) | 在庫品1日目当日出荷可能 |
6,579円 ( 7,237円 ) | 在庫品1日目当日出荷可能 |
1,424円854円 ( 939円 ) | 在庫品1日目当日出荷可能 |
5,302円 ( 5,832円 ) | 在庫品1日目当日出荷可能 |
1,424円 ( 1,566円 ) | 在庫品1日目当日出荷可能 |
8,235円4,529円 ( 4,982円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
CM10シリーズプラグコネクタ用コンタクト。
【特長】
・圧着タイプとはんだタイプがある。
・専用の引抜工具使用で、回路変更や誤配線の際にコネクタ後面へコンタクトを引き抜ける。
【用途】
・プラグコネクタの結線に使用。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
