品名	使用ケーブル	処理		結線方法	クリンプ工具
品名	使用ケーブル	外部導体	中心コンタクト	結線方法	クリンプ工具
27DS-P-1.5-CF	1.5D-QEV	Ni	Au	1	CR-H-1101
27DS-P-1.5-CF	1.5D-2V	Ni	Au	1	CR-H-1101

バルクヘッドジャック

外形図

品名	使用ケーブル	処理		結線方法	クリンプ工具
品名	使用ケーブル	外部導体	中心コンタクト	結線方法	クリンプ工具
27DS-BJ-1.5-CF	1.5D-QEV	Ni	Au	1	CR-H-1101
27DS-BJ-1.5-CF	1.5D-2V	Ni	Au	1	CR-H-1101

最大パネル厚3.0

ライトアングルプラグ

外形図

品名	使用ケーブル	処理		結線方法	クリンプ工具
品名	使用ケーブル	外部導体	中心コンタクト	結線方法	クリンプ工具
27DS-LP-1.5-CF	1.5D-QEV	Ni	Au	2	CR-H-1101
27DS-LP-1.5-CF	1.5D-2V	Ni	Au	2	CR-H-1101

レセプタクル

外形図

品名	処理
品名	外部導体	中心コンタクト
27DS-BR-CF	Ni	Au
27DS-BR-CF	Ni	Au

最大パネル厚2.8

型番リスト

表示件数

型番

27DS-LP-1.5-CF

注文停止中

27DS-P-1.5-CF

用途	形状	適用ピン・コンタクト	電線接続方法	商品分類	使用ケーブル	クリンプ工具	特長	備考	RoHS?	最小発注数量

ケーブル接続	アングル	オス(プラグ)	圧着	プラグ	1.5D-QEV､1.5D-2V	CR-H-1101	-	結線方法詳細はカタログ参照	10	1個
ケーブル接続	ストレート	オス(プラグ)	圧着	プラグ	1.5D-QEV､1.5D-2V	CR-H-1101	-	結線方法詳細はカタログ参照	10	1個

通常単価(税別) (税込単価)	通常出荷日

3,355円1,845円 ( 2,030円 )	在庫品1日目当日出荷可能
5,173円 ( 5,690円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

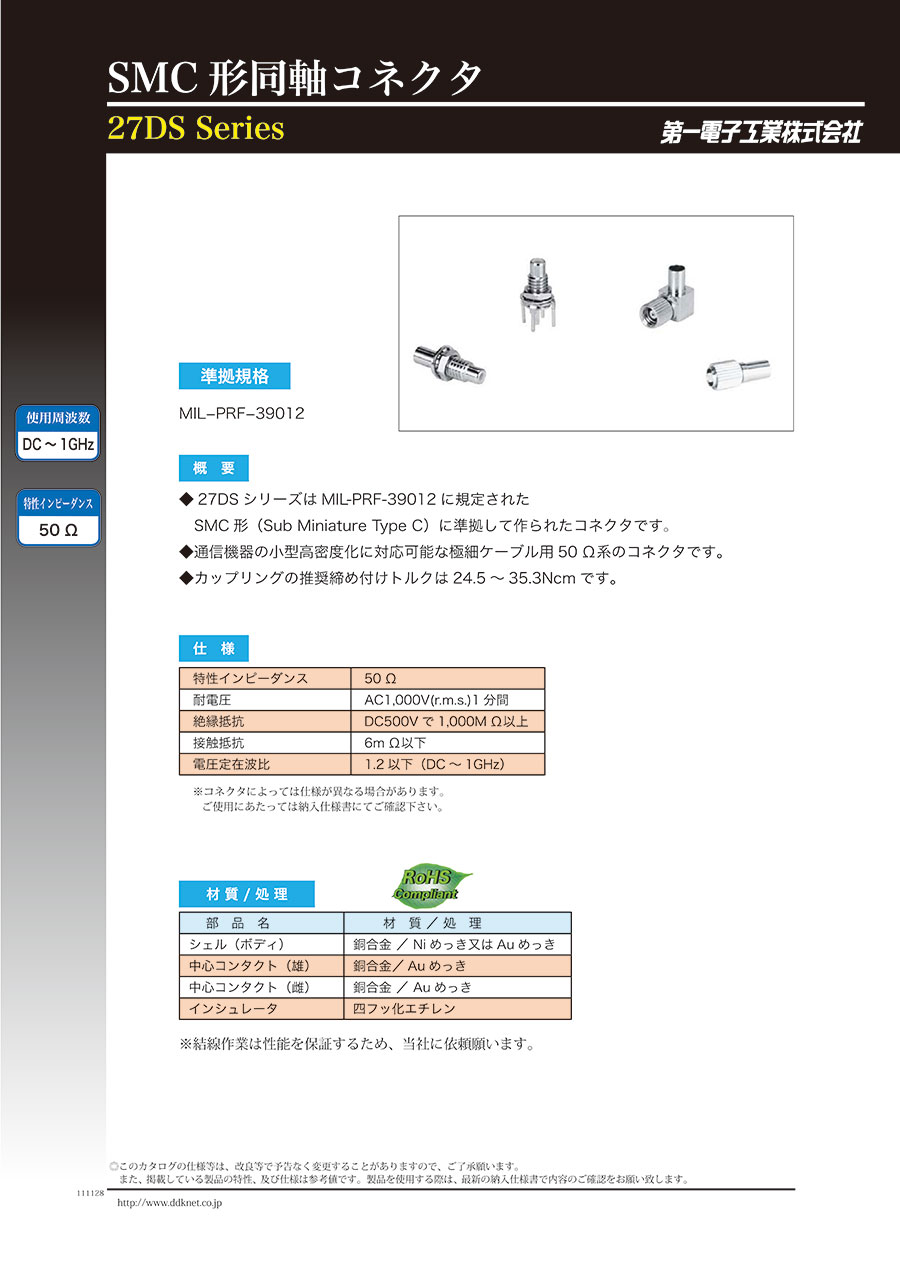

27DSシリーズはMIL-PRF-39012に規定されたSMC形（Sub Miniature Type C）に準拠して作られたコネクタです。
【特長】
・通信機器の小型高密度化に対応可能な極細ケーブル用50Ω系のコネクタです。
・カップリングの推奨締め付けトルクは24.5～35.3Ncmです。
【用途】
・コンピューター、通信機器、医療機器等幅広い用途に。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

27DSシリーズ SMC形同軸コネクタのレビュー

この商品のレビューはありません
