Nシリーズ N形同軸コネクタ
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 3,084円～5,663円
- 税込単価
- 3,392円～6,229円
Nシリーズは7mm系（外部導体の内径）の50Ω系として最も実績のある同軸コネク...
詳細情報を確認する- シリーズ
- N
- インピーダンス (Ω)
- 50
- ボディ（材質）
- 銅合金
- 使用周波数 (GHz)
- DC～3
- ロック方式
- ねじロック
ご注意
- NCシリーズ（75Ω系）とは互換性がありませんので注意してください。
未確定：候補が3型番あります。
商品情報
N形同軸コネクタ N Series ジャックコネクタ/パネルジャックコネクタ
ジャックコネクタ（クランプタイプ）
外形図（N-J-3/58U-）
外形図（ N-J-5/8U-）
外形図（UG-23D/U-CF）
外形図（ N-J-10-）
| 品名 | 使用ケーブル | φA | 処理 | 結線方法 | |
|---|---|---|---|---|---|
| 外部導体 | 中心コンタクト | ||||
| N-J-3-CF | 3C-2V | 6.2 | Ag | Ag | 2 |
| 3D-2V | |||||
| N-J-3-Ni-CF | 3C-2V | 6.2 | Ni | Ag | 2 |
| 3D-2V | |||||
| N-J-58U-CF | RG-58/U | 5.4 | Ag | Ag | 2 |
| N-J-58U-Ni-CF | RG-58/U | 5.4 | Ni | Ag | 2 |
| 品名 | 使用ケーブル | φA | (L) | 処理 | 結線方法 | |
|---|---|---|---|---|---|---|
| 外部導体 | 中心コンタクト | |||||
| N-J-5-CF | 5D-2V | 8.6 | 47.0 | Ag | Ag | 2 |
| N-J-5-Ni-CF | 5D-2V | 8.6 | 47.0 | Ni | Ag | 2 |
| N-J-8U-CF | RG-8/U | 11.2 | 47.0 | Ag | Ag | 2 |
| RG-9/U | ||||||
| N-J-8U-Ni-CF | RG-8/U | 11.2 | 47.0 | Ni | Ag | 2 |
| RG-9/U | ||||||
| 品名 | 使用ケーブル | φA | φB | (L) | 処理 | 結線方法 | |
|---|---|---|---|---|---|---|---|
| 外部導体 | 中心コンタクト | ||||||
| UG-23D/U-CF | RG-8/U | 11.2 | 19.0 | 40.0 | Ag | Ag | 5 |
| RG-9/U | |||||||
| 品名 | 使用ケーブル | φA | φB | 処理 | 結線方法 | |
|---|---|---|---|---|---|---|
| 外部導体 | 中心コンタクト | |||||
| N-J-10-CF | 10C-2V | 14.2 | 22.2 | Ag | Ag | 5 |
| 10D-2V | ||||||
| N-J-10-Ni-CF | 10C-2V | 14.2 | 22.2 | Ni | Ag | 5 |
| 10D-2V | ||||||
パネルジャックコネクタ
外形図（ N-PJ-3/55U/58U-）
外形図（ N-PJ-5-）
| 品名 | 使用ケーブル | φA | B | C | 処理 | 結線方法 | |
|---|---|---|---|---|---|---|---|
| 外部導体 | 中心コンタクト | ||||||
| N-PJ-3-CF | 3C-2V | 6.2 | 16.7 | 18.2 | Ag | Ag | 3 |
| 3D-2V | |||||||
| N-PJ-55U-CF | RG-55/U | 5.4 | 16.6 | 18.2 | Ag | Ag | 3 |
| N-PJ-58U-CF | RG-58/U | 5.4 | 16.6 | 18.2 | Ag | Ag | 3 |
| 品名 | 使用ケーブル | φA | B | C | D | 処理 | 結線方法 | |
|---|---|---|---|---|---|---|---|---|
| 外部導体 | 中心コンタクト | |||||||
| N-PJ-5-CF | 5C-2V | 8.6 | 17.5 | 16.7 | 18.24 | Ag | Ag | 3 |
| 5D-2V | ||||||||
レセプタクルコネクタ
外形図（N-R-CF/Ni-、UG-58A/U-CF）
| 品名 | L | 処理 | φ A | |
|---|---|---|---|---|
| 外部導体 | 中心コンタクト | |||
| N-R-CF | 29 | Ag | Ag | φ3.2 |
| N-R-Ni-CF | 29 | Ni | Ag | φ3.2 |
| UG-58A/U-CF | 29 | Ag | Ag | φ3.2 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,663円 ( 6,229円 ) | 在庫品1日目当日出荷可能 |
5,052円 ( 5,557円 ) | 在庫品1日目当日出荷可能 |
3,084円 ( 3,392円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
Nシリーズは7mm系（外部導体の内径）の50Ω系として最も実績のある同軸コネクタ。
【特長】
・各種のケーブルに適合するよう豊富な品種。
・カップリングの推奨締め付けトルク68.6～117.6N・cm、6角タイプの場合は196～294N・cm。
【用途】
・コンピューター、通信機器、医療機器等幅広い用途に。
ご注意
- NCシリーズ（75Ω系）とは互換性がありませんので注意してください。

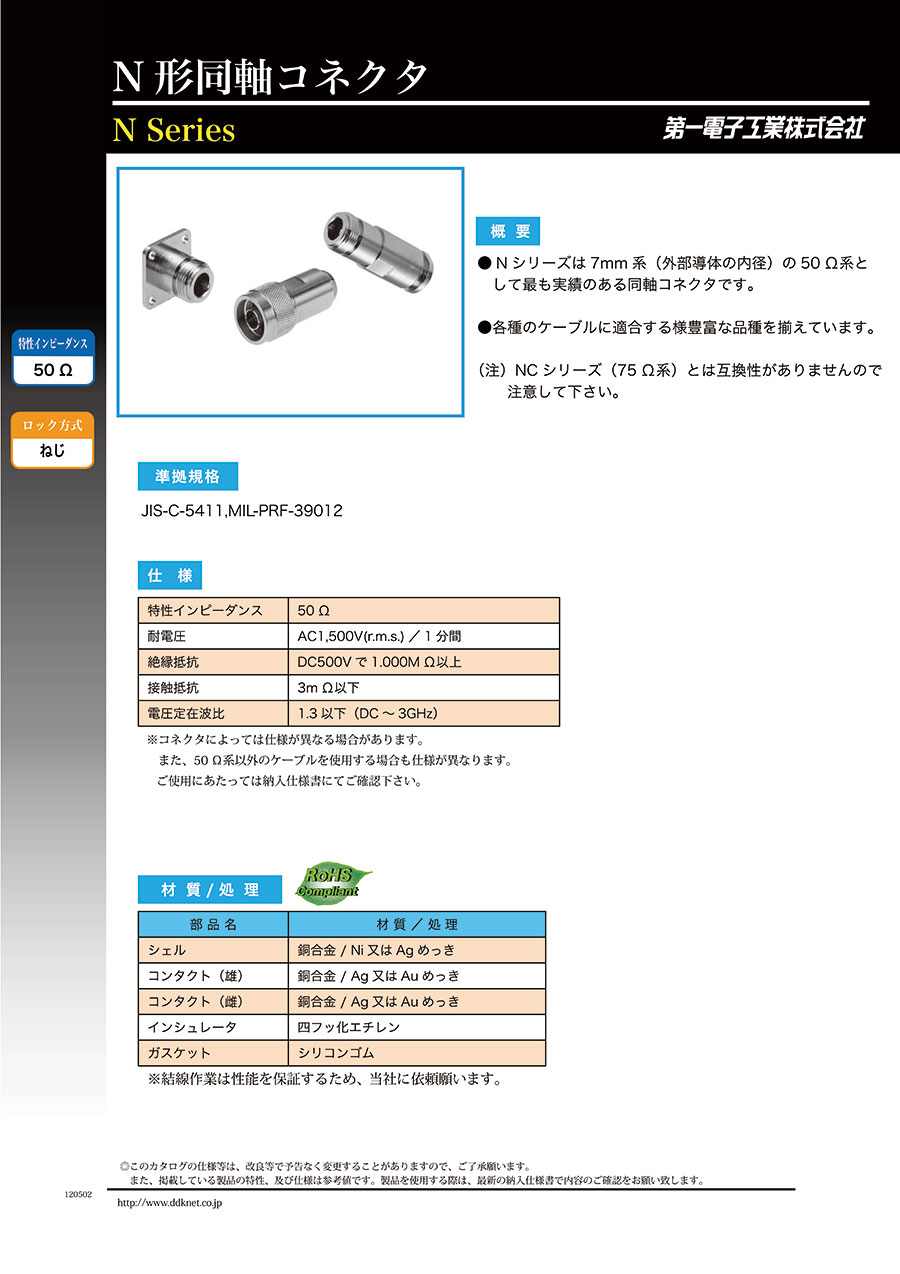

カタログ
