BNC-□□RDシリーズ BNC絶縁形レセプタクル（基板取付タイプ）
- 通常単価(税別)
- 984円～1,798円特別価格
- 税込単価
- 1,082円～1,978円特別価格
BNCシリーズ（プラグ）と嵌合する絶縁形でプリント基板取付けタイプのレセプタクル。 【特長】 ・コネク...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
BNC-LFRD- □□□□ -FA ライトアングルタイプ（フランジ付）
ロックピン方式
ねじ方式
基板取付穴参考寸法、パネル取付穴参考寸法
注）ロックピン方式のみφ（直径）4.5 ランドが必要になります。
- ※ 基板取付時にはロックピンにもはんだ付けが必要です。
BNC-LNRD- □P□□ -FA ライトアングルタイプ（フランジ無し）
ロックピンタイプ
基板取付穴参考寸法、パネル取付穴参考寸法
- ※ 基板取付時にはロックピンにもはんだ付けが必要です。
BNC-SFRD- □□□□ -FA ストレートタイプ（フランジ付）
ロックピン方式
ねじ方式
基板取付穴参考寸法、パネル取付穴参考寸法
注）ロックピン方式のみφ（直径）4.5 ランドが必要になります。
- ※ 基板取付時にはロックピンにもはんだ付けが必要です。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,092円 ( 1,201円 ) | 在庫品1日目当日出荷可能 |
1,798円1,168円 ( 1,285円 ) | 在庫品1日目当日出荷可能 |
1,355円 ( 1,491円 ) | 在庫品1日目当日出荷可能 |
984円 ( 1,082円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
BNCシリーズ（プラグ）と嵌合する絶縁形でプリント基板取付けタイプのレセプタクル。
【特長】
・コネクタの外部導体とパネル間が確実に絶縁。
・アース端子は外部導体に接続され中心導体に隣接しモールドで一体化されているので取扱いが容易。
・VA品としてコンタクトは音又形（プレスコンタクト）を採用。
・プリント基板への取付けは垂直及び水平の2つのタイプあり。
・プリント基板へ水平に取付けた場合のプリント基板からの高さは14.0mmと低い。
【用途】
・コンピューター、通信機器、医療機器等幅広い用途に使用可能。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

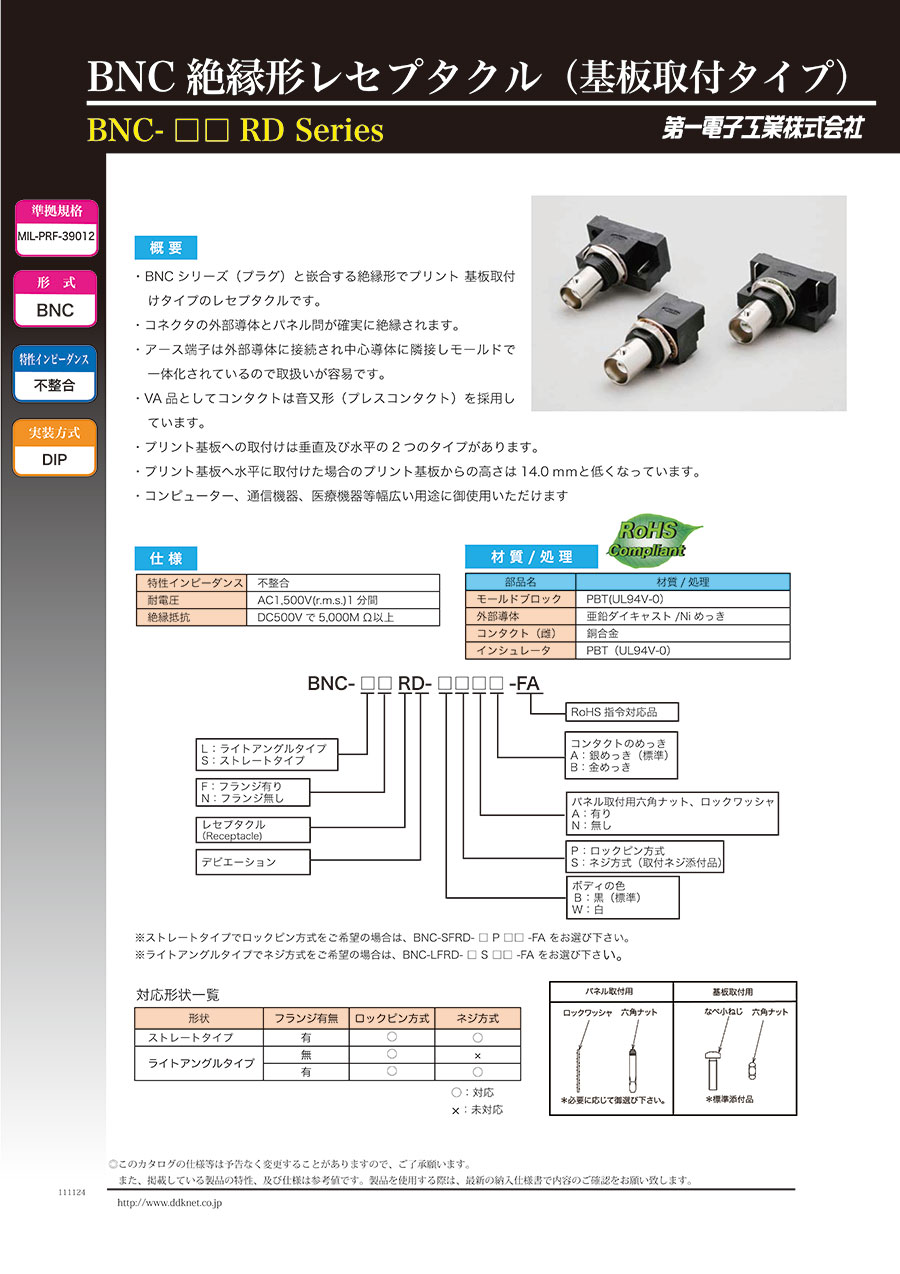

カタログ
