31シリーズ BNC絶縁形レセプタクル（パネル取付タイプ）
未確定：候補が3型番あります。
商品情報
BNC絶縁形レセプタクル（パネル取付タイプ）
丸ピンコンタクト
寸法図（最大パネル厚:4.3mm 以下）
音又形コンタクト
寸法図（最大パネル厚:4.3mm 以下）
パネル取付参考寸法
| 特性インピーダンス | 不整合 |
|---|---|
| 定格電圧 | AC500V(r.m.s.) |
| 耐電圧 | AC1,500V(r.m.s.) / 1 分間 |
| 絶縁抵抗 | DC500V で 5,000M Ω以上 |
| 接触抵抗 | 5m Ω以下 |
| 使用温度範囲 | -45～+120℃ |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,333円 ( 1,466円 ) | 在庫品1日目当日出荷可能 |
671円 ( 738円 ) | 在庫品1日目当日出荷可能 |
599円 ( 659円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
BNCシリーズ（プラグ）と嵌合する絶縁形でパネル取り付けタイプのレセプタクル。
【特長】
・コネクタの外部導体とパネル間が各櫃に絶縁。
・アース端子は外部導体に接続され中心導体に隣接しモールドで一体化されているので取り扱いが容易。
・31-10（丸ピンコンタクトタイプ）はUL認定を取得しています。
【用途】
・コンピューター、通信機器、医療機器等幅広い用途に利用可能。

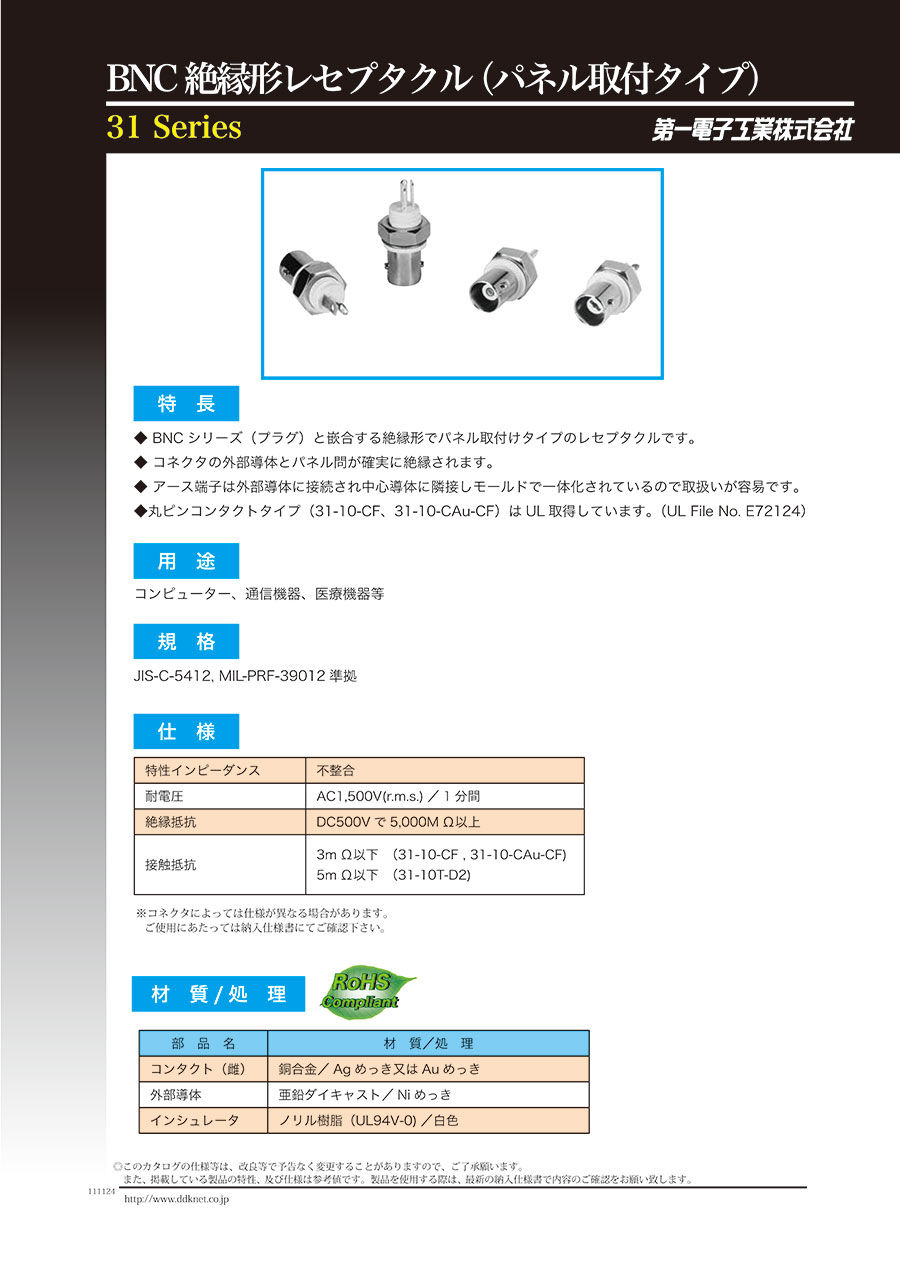

カタログ
商品担当おすすめ
31シリーズ BNC絶縁形レセプタクル（パネル取付タイプ）のレビュー
計測機器不良改善
4
4.02017/12/08
測定機器の端子が不良して外したら線切れで
どうせなら端子も交換に使用
まだ試していないがよさそう
メーカ、修理屋さんだ...もっと読む
1人が参考にしています。
ケーブルと一緒に購入しました
5
5.02019/12/11
必要な個数を購入出来、無駄な在庫が増えなくて助かります。
急ぎだったので早く届き助かりました。
0人が参考にしています。
