27DPシリーズ SMB形同軸コネクタ
- 通常単価(税別)
- 1,750円～6,272円特別価格
- 税込単価
- 1,925円～6,899円特別価格
通常出荷日：在庫品1日目当日出荷可能
27DPシリーズはMIL-PRF-39012に規定されたSMB形（Sub Miniature Type...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
27DPシリーズ
プラグコネクタ
クリンプタイプの寸法図
| 品名 | 使用ケーブル | φA | L | 処理 | 結線 方法 | クリンプ 工具 | |
|---|---|---|---|---|---|---|---|
| 外部導体 | 中心 コンタクト | ||||||
| 27DP-P-1.5QEV-AA-CF | 1.5DS-QEHV | 4.8 | 17.5 | Ni | Au | 1 | CR-H-1160 |
| 1.5D-QEV | |||||||
| 27DP-P-1.5QEW-AA-CF | 1.5D-2W | 4.8 | 17.5 | Ni | Au | CR-H-1160 | |
| 1.5D-QEW | |||||||
| 27DP-SP-1.5DHQS-CR1-CF | 1.5D-HQ・SUPER | 4.8 | 18.1 | Ni | Au | CR-H-1156 | |
| 27DP-SP-2.5DHQS-CR1-CF | 2.5D-HQ・SUPER | 5.9 | 18.2 | Ni | Au | CR-H-1163 | |
ライトアングルプラグコネクタ
クリンプタイプの寸法図
| 品名 | 使用ケーブル | φA | 処理 | 結線 方法 | クリンプ 工具 | |
|---|---|---|---|---|---|---|
| 外部導体 | 中心 コンタクト | |||||
| 27DP-LP-0.8DW-CR1-CF | 0.8D-QEW | 3.4 | Ni | Au | CR-H-K0012-04 | |
| 27DP-LP-1.5QEV-AA-CF | 1.5DS-QEHV | 4.8 | Ni | Au | CR-H-1160 | |
| 1.5D-QEV | ||||||
| 27DP-LP-1.5QEW-AA-CF | 1.5D-QEW | 4.8 | Ni | Au | CR-H-1160 | |
バルクヘッドジャックコネクタ
クリンプタイプの寸法図
基板取付寸法
| 品名 | 使用ケーブル | 処理 | 結線 方法 | クリンプ 工具 | |
|---|---|---|---|---|---|
| 外部導体 | 中心 コンタクト | ||||
| 27DP-BJ-1.5DW-CR1-CF | 1.5D-QEW | Ni | Au | CR-H-1156 | |
セミフレキ用の寸法図
基板取付寸法
レセプタクルコネクタ
寸法図
寸法図
| 品名 | 処理 | |
|---|---|---|
| 外部導体 | 中心コンタクト | |
| 27DP-SR-PC-1-CF | Ni | Au |
ライトアングルレセプタクルコネクタ
エンボス寸法図
寸法図
| 品名 | 処理 | 梱包形態 | 販売単位 | 備考 | |
|---|---|---|---|---|---|
| 外部導体 | 中心コンタクト | ||||
| 27DP-LR-PS-1-500 | Au | Au | エンボス梱包 (500個/1リール) | 1リール | 27DP-LR-PS-1 500個梱包品 |
- ※ 上記以外のタイプ・型番につきましては、カタログを参照してください。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
6,272円 ( 6,899円 ) | 在庫品1日目当日出荷可能 |
1,750円1,575円 ( 1,733円 ) | 在庫品1日目当日出荷可能 |
2,099円 ( 2,309円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報

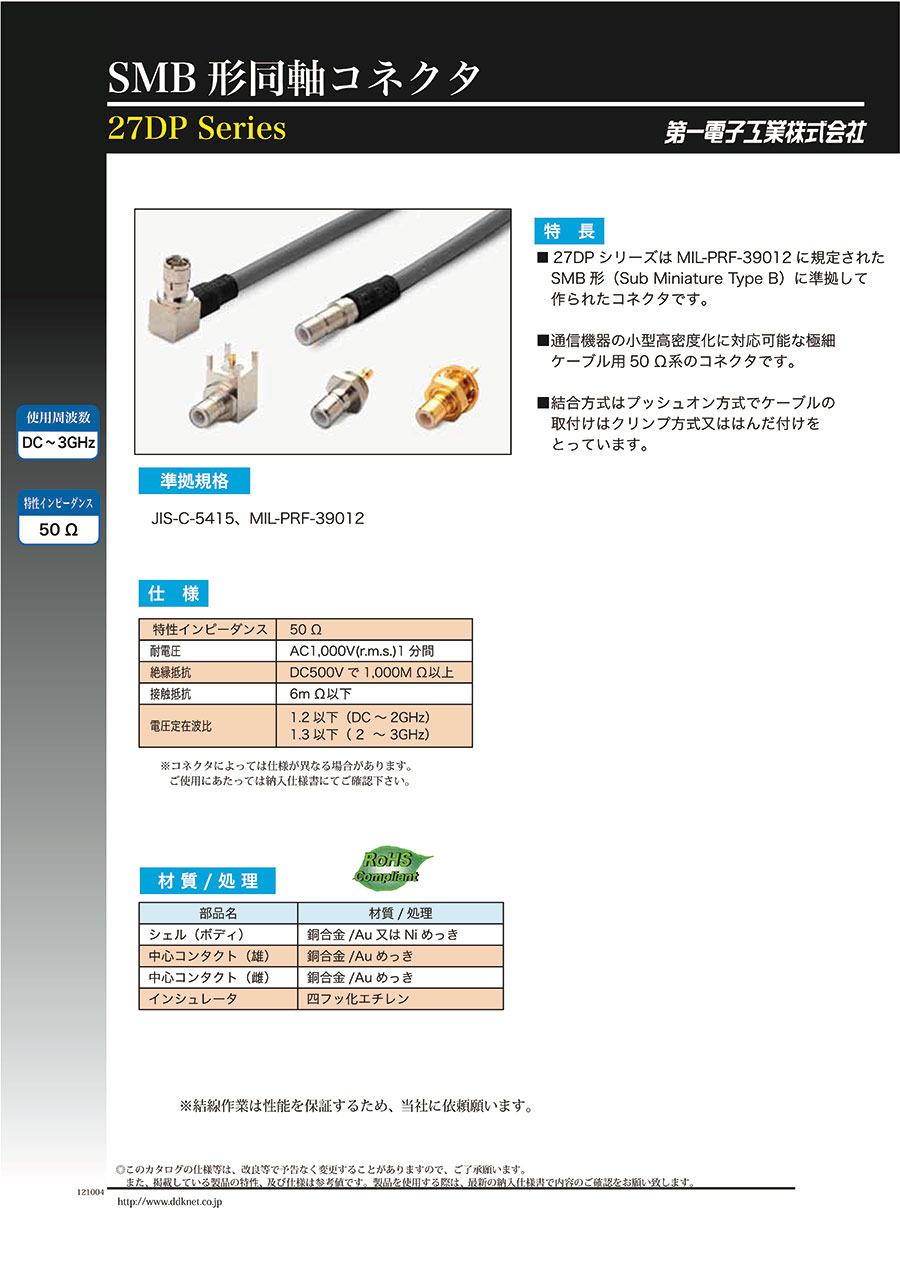

27DPシリーズはMIL-PRF-39012に規定されたSMB形（Sub Miniature Type B）に準拠して作られたコネクタです。
【特長】
・通信機器の小型高密度化に対応可能な極細ケーブル用50Ω系のコネクタです。
・結合方式はプッシュオン方式でケーブルの取付けはクリンプ方式又ははんだ付けをとっています。
【用途】
・コンピューター、通信機器、医療機器等幅広い用途に利用可能。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
カタログ
