フジクラ(旧:第一電子工業)

27CPシリーズ 75Ω（オーム）SMB形同軸コネクタ

カタログ |

数量スライド割引
当日出荷可能

通常単価(税別): 1,525円～2,186円

税込単価: 1,678円～2,405円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

フジクラ(旧:第一電子工業)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

フジクラ(旧:第一電子工業)

通常出荷日：在庫品1日目

27CPシリーズは27DPシリーズ（50Ω系）の75Ω系コネクタです。【特長】...

シリーズ
その他
インピーダンス (Ω)
75
シリーズ詳細
27CP
ボディ（材質）
銅合金
外部導体（処理）
Niめっき
コンタクト（材質/処理）
銅合金/Auめっき
使用周波数 (GHz)
DC～0.5
ロック方式
プッシュオン

未確定：候補が2型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

27CPシリーズ

プラグ

寸法図

品名	使用ケーブル	処理		結線方法	クリンプ工具
品名	使用ケーブル	外部導体	中心コンタクト	結線方法	クリンプ工具
27CP-P-1.5-CF	1.5C−2V	Ni	Au	1	CR-H-1100
27CP-P-1.5W-CF	1.5C−2W	Ni	Au		CR-H-1100
27CP-P-2.5-CF	2.5C−2V	Ni	Au	1	CR-H-1100

ライトアングルプラグ

寸法図

品名	使用ケーブル	φA	L1	L2	処理		結線方法	クリンプ工具
品名	使用ケーブル	φA	L1	L2	外部導体	中心コンタクト	結線方法	クリンプ工具
27CP-LP-1.5-CF	1.5C−2V	5.5	14.40	15.5	Ni	Au	2	CR-H-1100
27CP-LP-1.5W-CF	1.5C−2W	5.5	14.35	15.5	Ni	Au		CR-H-1100
27CP-LP-1.5W-CF	1.5C−2WX	5.5	14.35	15.5	Ni	Au		CR-H-1100
27CP-LP-2.5W-CF	2.5C−2W	6.0	14.35	15.5	Ni	Au		CR-H-15285
27CP-LP-2.5-CF	2.5C−2V	5.5	14.40	15.5	Ni	Au	2	CR-H-1100

バルクヘッドジャック

寸法図

取付参考寸法最大パネル厚:2.4mm

品名	使用ケーブル	φA	L	処理		結線方法	クリンプ工具
品名	使用ケーブル	φA	L	外部導体	中心コンタクト	結線方法	クリンプ工具
27CP-BJ-1.5-CF	1.5C−2V	5.5	17.10	Ni	Au		CR-H-1100
27CP-BJ-1.5W-CF	1.5C−2W	5.5	17.07	Ni	Au		CR-H-1100
27CP-BJ-2.5-CF	2.5C−2V	5.5	17.10	Ni	Au		CR-H-1100
27CP-BJ-2.5W-CF	2.5C−2W	6.0	17.00	Ni	Au		CR-H-15285

バルクヘッドレセプタクル

寸法図

取付参考寸法最大パネル厚:2.4mm

品名	処理
品名	外部導体	中心コンタクト
27CP-BR-CF	Ni	Au

ライトアングルレセプタクル

寸法図

取付参考寸法

レセプタクル

寸法図

取付参考寸法

※ 上記以外のタイプ・型番につきましては、カタログを参照してください。

型番リスト

表示件数

型番

27CP-LR-PC-CF

27CP-P-1.5-CF

用途	形状	適用ピン・コンタクト	電線接続方法	商品分類	使用ケーブル	クリンプ工具	備考	RoHS?	最小発注数量

プリント基板用	アングル	メス(ソケット)	-	レセプタクル	-	-	-	10	1個
ケーブル接続	ストレート	オス(プラグ)	圧着	プラグ	1.5C−2V	CR-H-1100	結線方法詳細はカタログ参照	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,186円 ( 2,405円 )	在庫品1日目当日出荷可能
1,525円 ( 1,678円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

27CPシリーズは27DPシリーズ（50Ω系）の75Ω系コネクタです。
【特長】
・小型の75Ωを代表するコネクタで機器内のインターフェース等に数多く使用されています。
・プッシュオン方式のため脱着性にも優れています。
・27DPシリーズとの互換性はありません。
【用途】
・測定器、放送機器、CATV、HDTV等。

カタログ

商品TOP

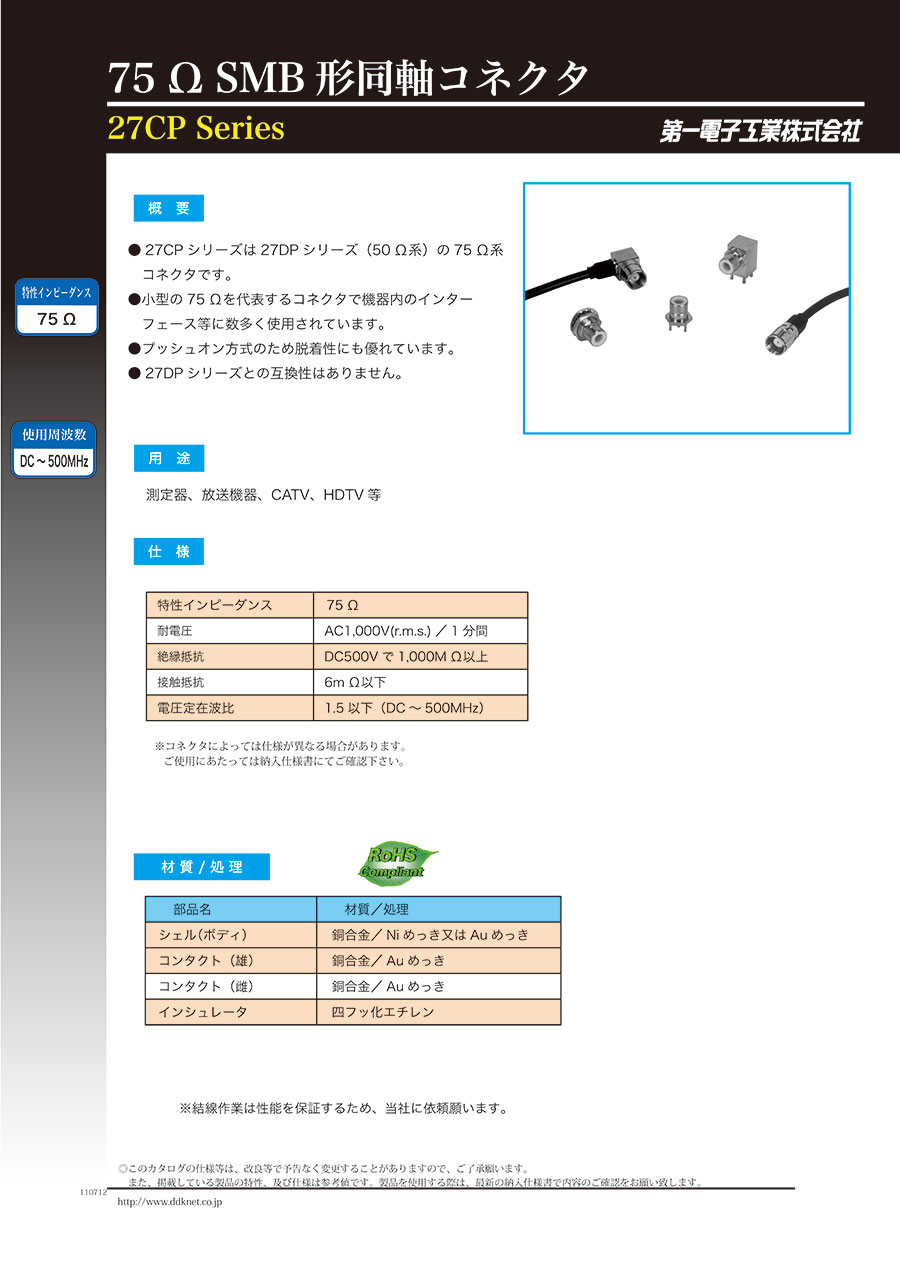

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
