丸型圧着・防水コネクタ JIS規格 CE01シリーズ

  • 一部SALE 2025/12/26まで
  • 数量スライド割引
  • 一部当日出荷可能

JIS-B-6015に準拠した保護回路接続ができる防水・防塵構造で耐環境性に優...

詳細情報を確認する
  • シリーズ
    CE01
  • 電線接続方法
    圧着
  • 接続方向
    ストレート
  • 耐環境性
    防水性
  • 代表規格
    UL / CUL
  • ロック方式
    バヨネット
  • キー変更位置
    正規位置
  • シェル(材質/処理)
    アルミ合金/亜鉛メッキ、三価クロメート処理(黒色)
  • コンタクト(材質/処理)
    銅合金/銀メッキ
  • コンタクト 注記
    別売
  • その他規格(JIS)
  • その他耐環境性
    防塵性

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定:候補が130型番あります。
数量:

商品情報

CE01シリーズ 圧着・防水コネクタ

CE01シリーズ 圧着・防水コネクタ

CE01シリーズは、JIS-B-6015に準拠した保護回路接続
・防水・防塵構造で耐環境性に優れた圧着タイプのコネクタ。

粉塵などが多い悪環境下の外部接続用機器などに最適
・水滴および切削油などがかかる工作機械
・FA関連装置

保護回路付シーケンス構造
・各コネクタは、シェルと導通のある保護回路用グランドコンタクトを1本装備。
・嵌合時は他のコンタクトよりも先に接触、離脱時は最後に離れるシーケンス構造。





材質・処理

部品名材質/処理
シェルアルミ合金/亜鉛メッキ、三価クロメート処理(黒色)
カップリングアルミ合金/亜鉛メッキ、三価クロメート処理(黒色)
インサートポリエステル系樹脂(UL94V-0)/灰色
コンタクト銅合金/銀メッキ
O リングニトリルゴム
アースラグ銅合金/銀メッキ
フランジ用ガスケットクロロプレンゴム又はエチレンプロピレンゴム

製品仕様

定格電流コンタクトサイズ#20#16#12#8
1本当りの最大値5A13A23A46A
定格電圧定格区分INSTAD
AC(r.m.s)200500900
DC2507001,250
耐電圧AC(r.m.s.)/1 分間1,0002,0002,800
絶縁抵抗DC500V で 5,000M Ω以上
接触抵抗コンタクトサイズ#20#16#12#8
m Ω以下8420.6
使用温度-55℃〜+125℃
湿度相対湿度 95% 以下

コンタクト配列一覧

コンタクト配列一覧

注1)本図はピンインサートの結合面から見た状態で、キー位置が正規位置のものです。

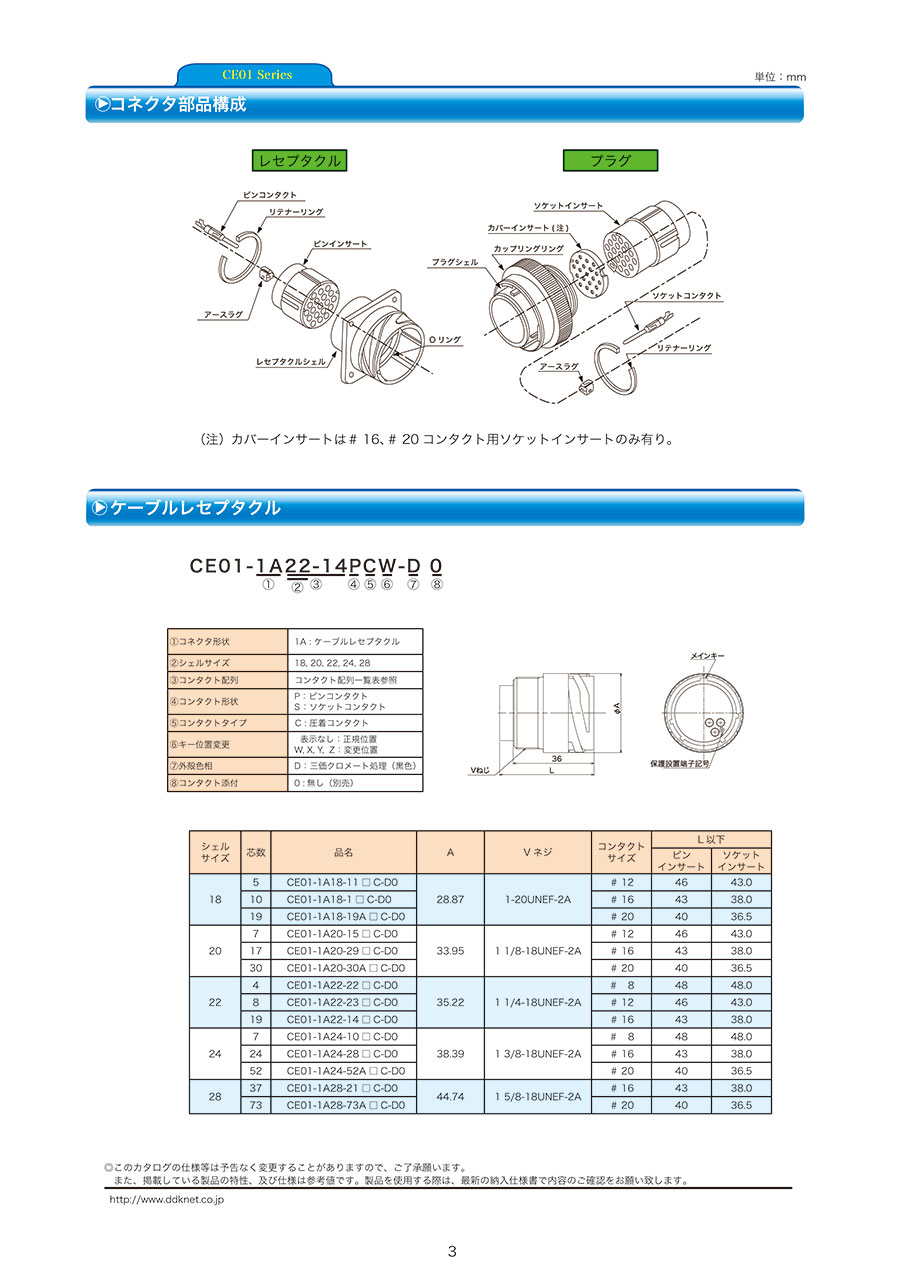

コネクタ部品構成

レセプタクル

レセプタクル

プラグ

プラグ

(注)カバーインサートは#16、#20 コンタクト用ソケットインサートのみ有り。

ケーブルレセプタクル

ケーブルレセプタクル品番見本
  1. 1.コネクタ形状(1A:ケーブルレセプタクル)
  2. 2.シェルサイズ(18, 20, 22, 24, 28)
  3. 3.コンタクト配列(コンタクト配列一覧表参照)
  4. 4.コンタクト形状(P:ピンコンタクト・S:ソケットコンタクト)
  5. 5.コンタクトタイプ(C:圧着コンタクト)
  6. 6.キー位置変更(表示なし:正規位置・W, X, Y, Z:変更位置)
  7. 7.外殻色相(D:三価クロメート処理(黒色))
  8. 8.コンタクト添付(0:無し(別売))
ケーブルレセプタクル図面
ケーブルレセプタクル詳細

ボックスレセプタクル

ボックスレセプタクル品番見本
  1. 1.コネクタ形状(2A:ボックスレセプタクル)
  2. 2.シェルサイズ(18, 20, 22, 24, 28)
  3. 3.コンタクト配列(コンタクト配列一覧表参照)
  4. 4.コンタクト形状(P:ピンコンタクト・S:ソケットコンタクト)
  5. 5.コンタクトタイプ(C:圧着コンタクト)
  6. 6.キー位置変更(表示なし:正規位置・W, X, Y, Z:変更位置)
  7. 7.外殻色相(D:三価クロメート処理(黒色))
  8. 8.コンタクト添付(0:無し(別売))
  9. 9.フランジ用ガスケット有無(表示なし:添付無し・S:添付有り)
ボックスレセプタクル図面

注)フランジ用ガスケットは、2A:ボックスレセプタクルに適用し、フランジの後面に取付けます。(板厚:1.6mm)

ボックスレセプタクル詳細

ストレートプラグ

ストレートプラグ品番見本
  1. 1.コネクタ形状(6A:ストレートプラグ)
  2. 2.シェルサイズ(18, 20, 22, 24, 28)
  3. 3.コンタクト配列(コンタクト配列一覧表参照)
  4. 4.コンタクト形状(P:ピンコンタクト・S:ソケットコンタクト)
  5. 5.コンタクトタイプ(C:圧着コンタクト)
  6. 6.キー位置変更(表示なし:正規位置・W, X, Y, Z:変更位置)
  7. 7.外殻色相(D:三価クロメート処理(黒色))
  8. 8.コンタクト添付(0:無し(別売)))
ストレートプラグ図面

ストレートプラグ図面

ストレートプラグ詳細
