丸型コネクタ 小型丸型コネクタ JMシリーズ
- 通常単価(税別)
- 867円～5,085円特別価格
- 税込単価
- 954円～5,594円特別価格
通常出荷日：在庫品1日目～5日目一部当日出荷可能
JIS C 5432準拠の小型、軽量で高密度コンタクト配列丸型コネクタ産業機器、工作機械、FA機器、通...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が97型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
商品の特長
JIS C 5432 に準拠した小型、軽量の丸形コネクタ
選べるプラスチックフードと金属フード
省力化商品
- インサート配列を有する、小形で高密度なコンタクト配列。
- コンタクト数は、3・4・5・7・10・16・19・24・28・32 各種。
- シェルには 5 個の位置決めキーがあり、キー位置を変更することで、同一コンタクト配列コネクタを多数使用した場合でも、誤嵌合防止が可能。
- インサートに組み込まれたコンタクトのはんだカップは一定方向に揃えてあり結線が容易。
- 絶縁体はUL規格に適合した材料を使用。
選べるプラスチックフードと金属フード
- フードはプラスチックフードと金属フードがあり、用途で使い分け可能。
- プラスチックフードで軽量化が可能。
省力化商品
- ボックスレセプタクルには、はんだディップ端子の製品もあり、結線の省力化が可能。
- はんだ付けタイプの他に、「P.C.B」ディップタイプの省力化製品もあり、あらゆる電子機器で使用可能。
製品仕様
| おすコンタクト径 | 1.0mm | 1.6mm | |
|---|---|---|---|
| 定格電圧 | AC250V(r.m.s.) 又 はDC350V | ||
| 定格電流 | 5A ／コンタクト | 10A ／コンタクト | |
| 適合電線 | 導体径 | 1.0mm 以下 | 1.5mm 以下 |
| 導体断面積 | 0.5mm2以下 | 1.25mm2以下 | |
| 使用温度範囲 | －25℃～＋ 85℃ | ||
| 絶縁抵抗 | DC500V で 1,000ΜΩ以上 | ||
| 耐電圧試験 | AC1,000V(r.m.s.) で 1 分間 | ||
| 接触抵抗（電圧降下法） | DC1A で 5mΩ 以下 | ||
| 耐振性試験 | 振動数 10 ～ 55Hz、全振巾 1.5mm | ||
| 耐衝撃性試験 | 加速度 50G | ||
| 耐久性試験 | 抜差し 500回 | ||
| 耐湿性試験（定常状態） | 40℃、RH90 ～ 95％で 96 時間 | ||
| 温度サイクル試験 | －40℃～＋ 100℃で 5 サイクル | ||
| 塩水噴霧試験 | 濃度 5％、35℃で 48 時間 | ||
材質・処理
| 部品名称 | 材 質／処 理 |
|---|---|
| インサート | PBT 樹脂（UL94V-O）／青色 |
| コンタクト | 銅合金／ Ag メッキ（標準）又は、Au メッキ |
| シェル | 亜鉛ダイカスト／亜鉛メッキ + 三価クロメート処理（黒色） |
| フード | ABS 樹脂（UL94V-O）／黒色又は、アルミ合金／亜鉛メッキ + 三価クロメート処理（黒色） |
| キャップ | アルミ合金／亜鉛メッキ + 三価クロメート処理（黒色） |
ボックスレセプタクルコネクタ
| ①コネクタ形状 | R : ボックスレセプタクルコネクタ |
|---|---|
| ②シェルサイズ | 13, 16, 21, 25 |
| ③コンタクト数 | 03, 04, 05, 07, 10, 16, 19, 24, 28, 32 |
| ④コンタクト形状 | M：おすコンタクト F：めすコンタクト |
| ⑤キー変更位置 | 表示なし：正規位置 X, Y, Z:変更位置 |
| ⑥コンタクト表面処理 | 表示なし：Ag メッキ（標準） G：Auメッキ |
| ⑦コンタクトテール形状 | 表示なし：はんだ付け D：はんだデップ |
| シェル サイズ | A ネジ | B 以下 | C±0.3 | E±0.2 | F±0.5 | φG+0.2 -0 | J±0.5 |
|---|---|---|---|---|---|---|---|
| 13 | M18×1 | 20.4 | 16 | 20 | 26 | 13.0 | 2.5 |
| 16 | M22×1 | 20.4 | 20 | 23 | 29 | 16.6 | 2.5 |
| 21 | M26×1 | 20.4 | 24 | 26 | 32 | 20.8 | 2.5 |
| 25 | M30×1 | 21.6 | 28 | 29 | 35 | 25 | 1.3 |
ケーブルレセプタクルコネクタ
プラスチックフード
金属フード
L 形プラグコネクタ
プラスチックフード
金属フード
直形プラグコネクタ
プラスチックフード
金属フード
型番リスト
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,750円 ( 1,925円 ) | 在庫品1日目当日出荷可能 |
1,933円 ( 2,126円 ) | 在庫品1日目当日出荷可能 |
2,354円1,647円 ( 1,812円 ) | 在庫品1日目当日出荷可能 |
1,800円 ( 1,980円 ) | 在庫品1日目当日出荷可能 |
2,368円1,539円 ( 1,693円 ) | 在庫品1日目当日出荷可能 |
2,807円1,403円 ( 1,543円 ) | 在庫品1日目当日出荷可能 |
2,293円 ( 2,522円 ) | 在庫品1日目当日出荷可能 |
1,850円 ( 2,035円 ) | 在庫品1日目当日出荷可能 |
1,736円1,562円 ( 1,718円 ) | 在庫品1日目当日出荷可能 |
1,919円 ( 2,111円 ) | 5日目 |
1,840円 ( 2,024円 ) | 5日目 |
3,038円 ( 3,342円 ) | 在庫品1日目当日出荷可能 |
2,864円 ( 3,150円 ) | 在庫品1日目当日出荷可能 |
2,576円 ( 2,834円 ) | 5日目 |
4,857円 ( 5,343円 ) | 在庫品1日目当日出荷可能 |
2,444円 ( 2,688円 ) | 在庫品1日目当日出荷可能 |
3,203円 ( 3,523円 ) | 在庫品1日目当日出荷可能 |
2,932円 ( 3,225円 ) | 在庫品1日目当日出荷可能 |
3,200円 ( 3,520円 ) | 在庫品1日目当日出荷可能 |
4,518円 ( 4,970円 ) | 4日目 |
3,636円 ( 4,000円 ) | 在庫品1日目当日出荷可能 |
4,783円 ( 5,261円 ) | 在庫品1日目当日出荷可能 |
5,066円 ( 5,573円 ) | 在庫品1日目当日出荷可能 |
1,583円 ( 1,741円 ) | 5日目 |
1,722円1,549円 ( 1,704円 ) | 在庫品1日目当日出荷可能 |
1,680円 ( 1,848円 ) | 5日目 |
1,783円 ( 1,961円 ) | 在庫品1日目当日出荷可能 |
1,747円 ( 1,922円 ) | 在庫品1日目当日出荷可能 |
2,093円 ( 2,302円 ) | 5日目 |
1,974円 ( 2,171円 ) | 5日目 |
2,292円 ( 2,521円 ) | 在庫品1日目当日出荷可能 |
1,733円 ( 1,906円 ) | 5日目 |
1,907円 ( 2,098円 ) | 5日目 |
2,618円 ( 2,880円 ) | 在庫品1日目当日出荷可能 |
2,227円 ( 2,450円 ) | 5日目 |
2,213円 ( 2,434円 ) | 5日目 |
3,116円 ( 3,428円 ) | 在庫品1日目当日出荷可能 |
2,578円 ( 2,836円 ) | 在庫品1日目当日出荷可能 |
3,326円 ( 3,659円 ) | 在庫品1日目当日出荷可能 |
2,693円 ( 2,962円 ) | 在庫品1日目当日出荷可能 |
2,400円 ( 2,640円 ) | 5日目 |
3,433円 ( 3,776円 ) | 在庫品1日目当日出荷可能 |
2,730円 ( 3,003円 ) | 在庫品1日目当日出荷可能 |
3,013円 ( 3,314円 ) | 5日目 |
3,200円 ( 3,520円 ) | 在庫品1日目当日出荷可能 |
945円 ( 1,040円 ) | 在庫品1日目当日出荷可能 |
878円 ( 966円 ) | 在庫品1日目当日出荷可能 |
1,050円 ( 1,155円 ) | 在庫品1日目当日出荷可能 |
974円 ( 1,071円 ) | 在庫品1日目当日出荷可能 |
1,337円 ( 1,471円 ) | 在庫品1日目当日出荷可能 |
867円 ( 954円 ) | 在庫品1日目当日出荷可能 |
1,685円1,516円 ( 1,668円 ) | 在庫品1日目当日出荷可能 |
1,279円 ( 1,407円 ) | 在庫品1日目当日出荷可能 |
966円 ( 1,063円 ) | 在庫品1日目当日出荷可能 |
1,527円1,374円 ( 1,511円 ) | 在庫品1日目当日出荷可能 |
1,643円 ( 1,807円 ) | 在庫品1日目当日出荷可能 |
2,018円504円 ( 554円 ) | 在庫品1日目当日出荷可能 |
1,646円 ( 1,811円 ) | 在庫品1日目当日出荷可能 |
1,787円 ( 1,966円 ) | 在庫品1日目当日出荷可能 |
2,153円 ( 2,368円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
JIS C 5432準拠の小型、軽量で高密度コンタクト配列丸型コネクタ
産業機器、工作機械、FA機器、通信機器、計測機器
【特長】
●小形、高密度小形、軽量で高密度なコンタクト配列です
●5個のキーによる確実な結合シェルには5個の位置決めキーがありますので確実な結合が得られます
●容易ですみやかな結線：インサートに組み込まれたコンタクトの半田カップは一定方向に揃えていますので結線が容易にできます
●各種の規格に適合：絶縁体はUL規格に適合した材料を使用しています
●省力化製品：ボックスレセプタクルには半田ディップ端子の製品もありますので結線の省力化が計れます
JIS C 5432準拠
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

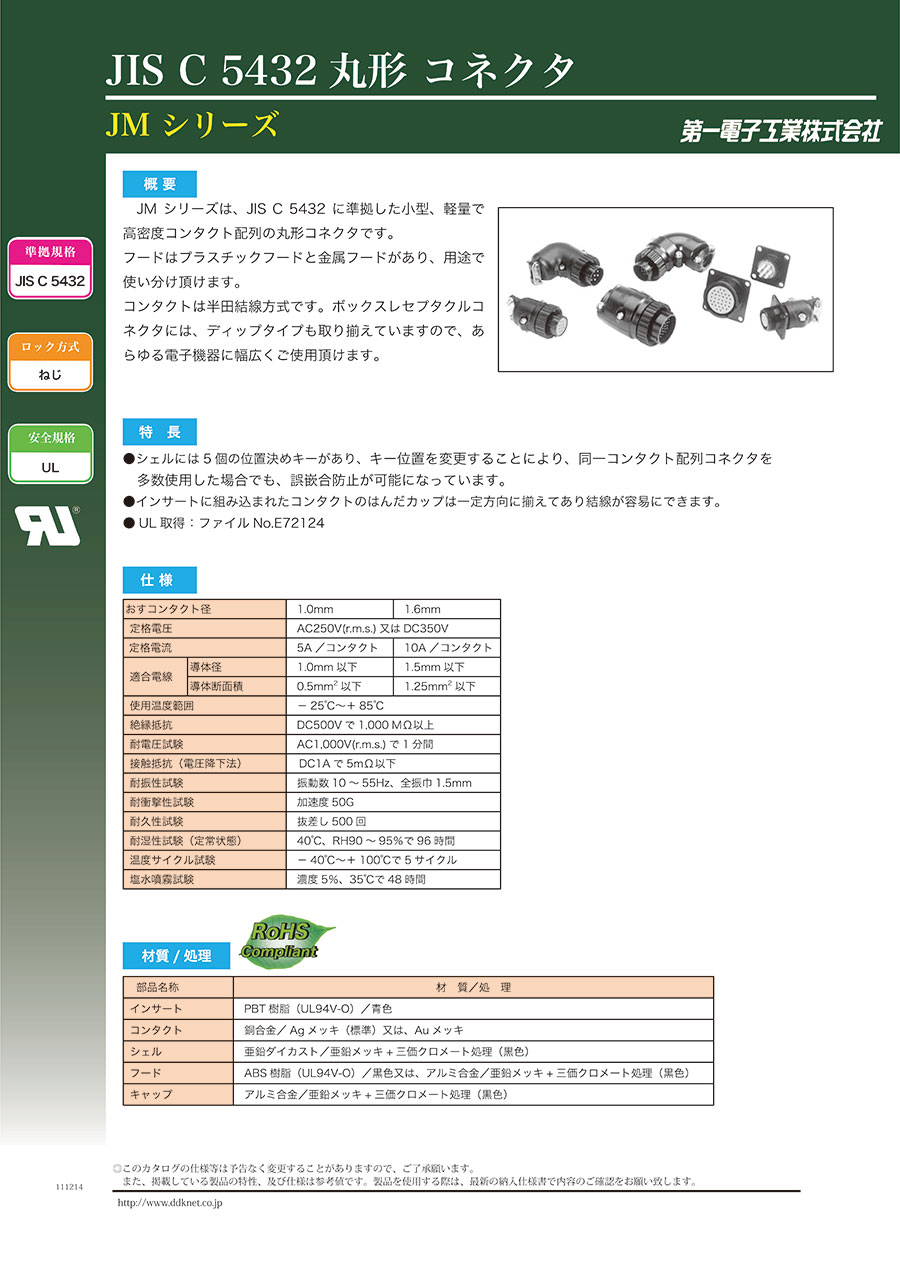

カタログ
商品担当おすすめ
丸型コネクタ 小型丸型コネクタ JMシリーズのレビュー
修理・交換用に使用
5
5.02019/02/08
メーカー納期6カ月との回答があり困っておりましたが
ミスミさんに在庫があり助かりました。
0人が参考にしています。
よくあるご質問（FAQ）
Qワンタッチロックの製品もありますか？
A
JMシリーズはネジロックタイプのみになります。同じ配列でワンタッチロック、防水性能が必要な場合はWEBシリーズをご使用ください。
