WEBシリーズ 丸形防水・半田付結線式コネクタ
- 通常単価(税別)
- 1,600円～12,796円特別価格
- 税込単価
- 1,760円～14,076円特別価格
通常出荷日：在庫品1日目～9日目一部当日出荷可能
JMシリーズと同じ高密度インサート配列の防水ワンタッチロックタイプの小形丸型コネクタ。【特長】・WEB...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。
未確定：候補が52型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
商品の特長
保護構造 IP67 に対応した丸形防水コネクタ小形で高密度なコンタクト配列信頼性の高いターンロック方式の結合
- 水滴・切削油等がかかるFA関連装置や粉塵等が多い悪環境下で使用される機器等へ適用できる様に開発。
- 嵌合状態で、IP67以上の耐振動、防水、耐油タイプ。
- JMシリーズと同じインサート配列を有する、小形で高密度なコンタクト配列。
- シェルには 5 個の位置決めキーがあり、キー位置を変更することで、同一コンタクト配列コネクタを多数使用した場合でも、誤嵌合防止が可能。
- インサートに組み込まれたコンタクトのはんだカップは一定方向に揃えてあり結線が容易。
- コネクタのロック方式をネジ方式からターンロック方式に変更。
- コネクタを差し込んで 90°回転し「カチッ」という音によりロック完了および解除を確認可能。
製品仕様
| おすコンタクト径 | 1.0mm | 1.6mm | |
|---|---|---|---|
| 定格電圧 | AC250V (r.m.s.) 又は DC350V | ||
| 定格電流 | 5A ／コンタクト | 10A ／コンタクト | |
| 適合電線 | 導体径 | 1.0mm 以下 | 1.5mm 以下 |
| 導体断面積 | 0.5mm2 以下 | 1.25mm2 以下 | |
| 使用温度範囲 | － 25℃～＋ 85℃ | ||
| 絶縁抵抗 | DC500V で 1,000M Ω以上 | ||
| 耐電圧試験 | AC1,000V(r.m.s.) で 1 分間 | ||
| 接触抵抗 | 5m Ω以下 | ||
| 防水性 | IP67( 嵌合状態 ) | ||
| 耐振性試験 | 振動数 10 ～ 55Hz、全振巾 1.5mm | ||
| 耐衝撃性試験加速度 | 50G | ||
| 耐久性試験抜差し | 500 回 | ||
| 耐湿性試験（定常状態） | 40℃、RH90 ～ 95％で 96 時間 | ||
| 温度サイクル試験 | － 40℃～＋ 100℃で 5 サイクル | ||
| 塩水噴霧試験 | 濃度 5％、35℃で 48 時間 | ||
材質・処理
| 部品名 | 材質 / 処理 |
|---|---|
| インサート | 合成樹脂（UL94V-0）/ 青色 |
| コンタクト | 銅合金 / 銀メッキ（標準）、金メッキ（特注） |
| シェル | 亜鉛合金 / 亜鉛メッキ + 三価クロメート処理（黒色） |
| ケーブルクランプ | アルミ合金 / 亜鉛メッキ + 三価クロメート処理（黒色） |
| ブッシング | 合成ゴム / 黒色 |
| キャップ | 合成ゴム / 黒色、亜鉛合金 / 亜鉛メッキ + 三価クロメート処理（黒色） |
WEB R（ボックスレセプタクルコネクタ）
| ①コネクタ形状 | R: ボックスレセプタクルコネクタ |
|---|---|
| ②シェルサイズ | 13, 16, 21, 25 |
| ③コンタクト数 | 03, 04, 05, 07, 10, 16, 19, 24, 28, 32 |
| ④コンタクト形状 | M：おすコンタクト F ：めすコンタクト |
| ⑤キー変更位置 | 表示なし：正規位置 X, Y, Z : 変更位置 |
| ⑥コンタクト表面処理 | 表示なし：Ag メッキ（標準） G：Au メッキ |
| ⑦パネル用ガスケット | 表示なし：添付なし S：添付あり（R, WR のみ） |
| シェル サイズ | コンタクト数 | コネクタ品名 | φ A | φ B | C | D | Vネジ |
|---|---|---|---|---|---|---|---|
| 13 | 3 | WEBR1303 □□□□ -D | 16 | 18 | 20 | 26 | M16 |
| 5 | WEBR1305 □□□□ -D | 16 | 18 | 20 | 26 | M16 | |
| 16 | 7 | WEBR1607 □□□□ -D | 20 | 22 | 23 | 29 | M20 |
| 10 | WEBR1610 □□□□ -D | 20 | 22 | 23 | 29 | M20 | |
| 21 | 4 | WEBR2104 □□□□ -D | 24 | 26 | 26 | 32 | M24 |
| 7 | WEBR2107 □□□□ -D | 24 | 26 | 26 | 32 | M24 | |
| 10 | WEBR2110 □□□□ -D | 24 | 26 | 26 | 32 | M24 | |
| 16 | WEBR2116 □□□□ -D | 24 | 26 | 26 | 32 | M24 | |
| 19 | WEBR2119 □□□□ -D | 24 | 26 | 26 | 32 | M24 | |
| 25 | 16 | WEBR2516 □□□□ -D | 28 | 30 | 29 | 35 | M28 |
| 24 | WEBR2524 □□□□ -D | 28 | 30 | 29 | 35 | M28 | |
| 28 | WEBR2528 □□□□ -D | 28 | 30 | 29 | 35 | M28 | |
| 32 | WEBR2532 □□□□ -D | 28 | 30 | 29 | 35 | M28 |
WEB SP（直形プラグコネクタ）
| ①コネクタ形状 | SP: 直形プラグコネクタ |
|---|---|
| ②シェルサイズ | 13, 16, 21, 25 |
| ③コンタクト数 | 03, 04, 05, 07, 10, 16, 19, 24, 28, 32 |
| ④コンタクト形状 | M：おすコンタクト F ：めすコンタクト |
| ⑤キー変更位置 | 表示なし：正規位置 X, Y, Z : 変更位置 |
| ⑥コンタクト表面処理 | 表示なし：Ag メッキ（標準） G：Au メッキ |
| ⑦ブッシングのサイズ | 下記表参照 |
| シェル サイズ | コンタクト数 | コネクタ品名 | A 以下 | B 以下 | C | φ D | φ E | J | 適合ケーブル径 |
|---|---|---|---|---|---|---|---|---|---|
| 13 | 3 | WEBSP1303□□□-1-D | 73 | 90 | 27.2 | 9.0 | 25.5 | 19.0 | 7.0 ～ 9.0 |
| 5 | WEBSP1305□□□-1-D | ||||||||
| 16 | 7 | WEBSP1607□□□-2-D | 29.4 | 10.5 | 29.5 | 22.2 | 8.0 ～ 10.5 | ||
| 10 | WEBSP1610□□□-2-D | ||||||||
| 21 | 4 | WEBSP2104□□□-1-D | 31.8 | 14.1 | 33.5 | 26.7 | 10.5 ～ 14.1 | ||
| 4 | WEBSP2104□□□-2-D | 11.0 | 8.5 ～ 11.0 | ||||||
| 4 | WEBSP2104□□□-3-D | 8.7 | 6.5 ～ 8.7 | ||||||
| 7 | WEBSP2107□□□-1-D | 14.1 | 10.5 ～ 14.1 | ||||||
| 7 | WEBSP2107□□□-2-D | 11.0 | 8.5 ～ 11.0 | ||||||
| 7 | WEBSP2107□□□-3-D | 8.7 | 6.5 ～ 8.7 | ||||||
| 10 | WEBSP2110□□□-1-D | 14.1 | 10.5 ～ 14.1 | ||||||
| 10 | WEBSP2110□□□-2-D | 11.0 | 8.5 ～ 11.0 | ||||||
| 10 | WEBSP2110□□□-3-D | 8.7 | 6.5 ～ 8.7 | ||||||
| 16 | WEBSP2116□□□-1-D | 14.1 | 10.5 ～ 14.1 | ||||||
| 16 | WEBSP2116□□□-2-D | 11.0 | 8.5 ～ 11.0 | ||||||
| 16 | WEBSP2116□□□-3-D | 8.7 | 6.5 ～ 8.7 | ||||||
| 19 | WEBSP2119□□□-1-D | 14.1 | 10.5 ～ 14.1 | ||||||
| 19 | WEBSP2119□□□-2-D | 11.0 | 8.5 ～ 11.0 | ||||||
| 19 | WEBSP2119□□□-3-D | 8.7 | 6.5 ～ 8.7 | ||||||
| 25 | 16 | WEBSP2516□□□-1-D | 37.0 | 16.0 | 37.4 | 30.0 | 12.5 ～ 16.0 | ||
| 16 | WEBSP2516□□□-2-D | 13.0 | 9.5 ～ 13.0 | ||||||
| 16 | WEBSP2516□□□-3-D | 10.0 | 6.8 ～ 10.0 | ||||||
| 16 | WEBSP2516□□□-7-D | 17.0 | 15.0 ～ 17.0 | ||||||
| 24 | WEBSP2524□□□-1-D | 16.0 | 12.5 ～ 16.0 | ||||||
| 24 | WEBSP2524□□□-2-D | 13.0 | 9.5 ～ 13.0 | ||||||
| 24 | WEBSP2524□□□-3-D | 10.0 | 6.8 ～ 10.0 | ||||||
| 24 | WEBSP2524□□□-7-D | 17.0 | 15.0 ～ 17.0 | ||||||
| 28 | WEBSP2528□□□-1-D | 16.0 | 12.5 ～ 16.0 | ||||||
| 28 | WEBSP2528□□□-2-D | 13.0 | 9.5 ～ 13.0 | ||||||
| 28 | WEBSP2528□□□-3-D | 10.0 | 6.8 ～ 10.0 | ||||||
| 28 | WEBSP2528□□□-7-D | 17.0 | 15.0 ～ 17.0 | ||||||
| 32 | WEBSP2532□□□-1-D | 16.0 | 12.5 ～ 16.0 | ||||||
| 32 | WEBSP2532□□□-2-D | 13.0 | 9.5 ～ 13.0 | ||||||
| 32 | WEBSP2532□□□-3-D | 10.0 | 6.8 ～ 10.0 | ||||||
| 32 | WEBSP2532□□□-7-D | 17.0 | 15.0 ～ 17.0 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,117円 ( 2,329円 ) | 在庫品1日目当日出荷可能 |
1,933円 ( 2,126円 ) | 9日目 |
1,600円 ( 1,760円 ) | 9日目 |
2,586円 ( 2,845円 ) | 在庫品1日目当日出荷可能 |
3,582円 ( 3,940円 ) | 在庫品1日目当日出荷可能 |
2,883円 ( 3,171円 ) | 9日目 |
5,833円 ( 6,416円 ) | 9日目 |
7,982円 ( 8,780円 ) | 在庫品1日目当日出荷可能 |
12,796円 ( 14,076円 ) | 在庫品1日目当日出荷可能 |
6,433円 ( 7,076円 ) | 9日目 |
7,018円 ( 7,720円 ) | 在庫品1日目当日出荷可能 |
7,018円 ( 7,720円 ) | 在庫品1日目当日出荷可能 |
6,267円 ( 6,894円 ) | 9日目 |
6,267円 ( 6,894円 ) | 9日目 |
6,267円 ( 6,894円 ) | 9日目 |
6,717円 ( 7,389円 ) | 9日目 |
6,717円 ( 7,389円 ) | 9日目 |
6,483円 ( 7,131円 ) | 9日目 |
6,483円 ( 7,131円 ) | 9日目 |
6,483円 ( 7,131円 ) | 9日目 |
7,000円 ( 7,700円 ) | 9日目 |
7,000円 ( 7,700円 ) | 9日目 |
7,367円 ( 8,104円 ) | 9日目 |
7,367円 ( 8,104円 ) | 9日目 |
7,367円 ( 8,104円 ) | 9日目 |
7,655円 ( 8,421円 ) | 在庫品1日目当日出荷可能 |
7,017円 ( 7,719円 ) | 9日目 |
7,583円 ( 8,341円 ) | 9日目 |
7,250円 ( 7,975円 ) | 9日目 |
9,036円 ( 9,940円 ) | 在庫品1日目当日出荷可能 |
8,283円 ( 9,111円 ) | 9日目 |
8,283円 ( 9,111円 ) | 9日目 |
7,900円 ( 8,690円 ) | 9日目 |
7,900円 ( 8,690円 ) | 9日目 |
9,582円 ( 10,540円 ) | 在庫品1日目当日出荷可能 |
7,905円 ( 8,696円 ) | 9日目 |
8,783円 ( 9,661円 ) | 9日目 |
8,783円 ( 9,661円 ) | 9日目 |
9,217円2,304円 ( 2,534円 ) | 在庫品1日目当日出荷可能 |
9,217円 ( 10,139円 ) | 9日目 |
9,217円 ( 10,139円 ) | 9日目 |
8,650円 ( 9,515円 ) | 9日目 |
8,650円 ( 9,515円 ) | 9日目 |
8,650円 ( 9,515円 ) | 9日目 |
9,483円 ( 10,431円 ) | 9日目 |
9,483円 ( 10,431円 ) | 9日目 |
9,483円 ( 10,431円 ) | 9日目 |
9,483円 ( 10,431円 ) | 9日目 |
8,883円 ( 9,771円 ) | 在庫品1日目当日出荷可能 |
8,883円 ( 9,771円 ) | 9日目 |
8,883円 ( 9,771円 ) | 9日目 |
8,883円 ( 9,771円 ) | 9日目 |
詳細情報
基本情報
JMシリーズと同じ高密度インサート配列の防水ワンタッチロックタイプの小形丸型コネクタ。
【特長】
・WEBシリーズは、振動に強く、保護構造IP67に対応した丸形防水コネクタ。
・コネクタのロック方式をネジ方式からターンロック方式に変更し信頼性の高い結合。
・コネクタを差し込んで90°回転し、「カチッ」という音によりロック完了・解除を確認。
・インサートに組み込まれたコンタクトのはんだカップは一定方向に揃えてあり結線が容易。
・シェルには5個の位置決めキーがあり、同一コンタクト配列コネクタを多数使用時も、誤嵌合防止が可能。
・UL規格取得: ファイルNo.E72124。
【用途】
・粉塵や水、油がかかるような環境下で、小型コネクタが必要とされる工作機械や計測機器に最適。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。

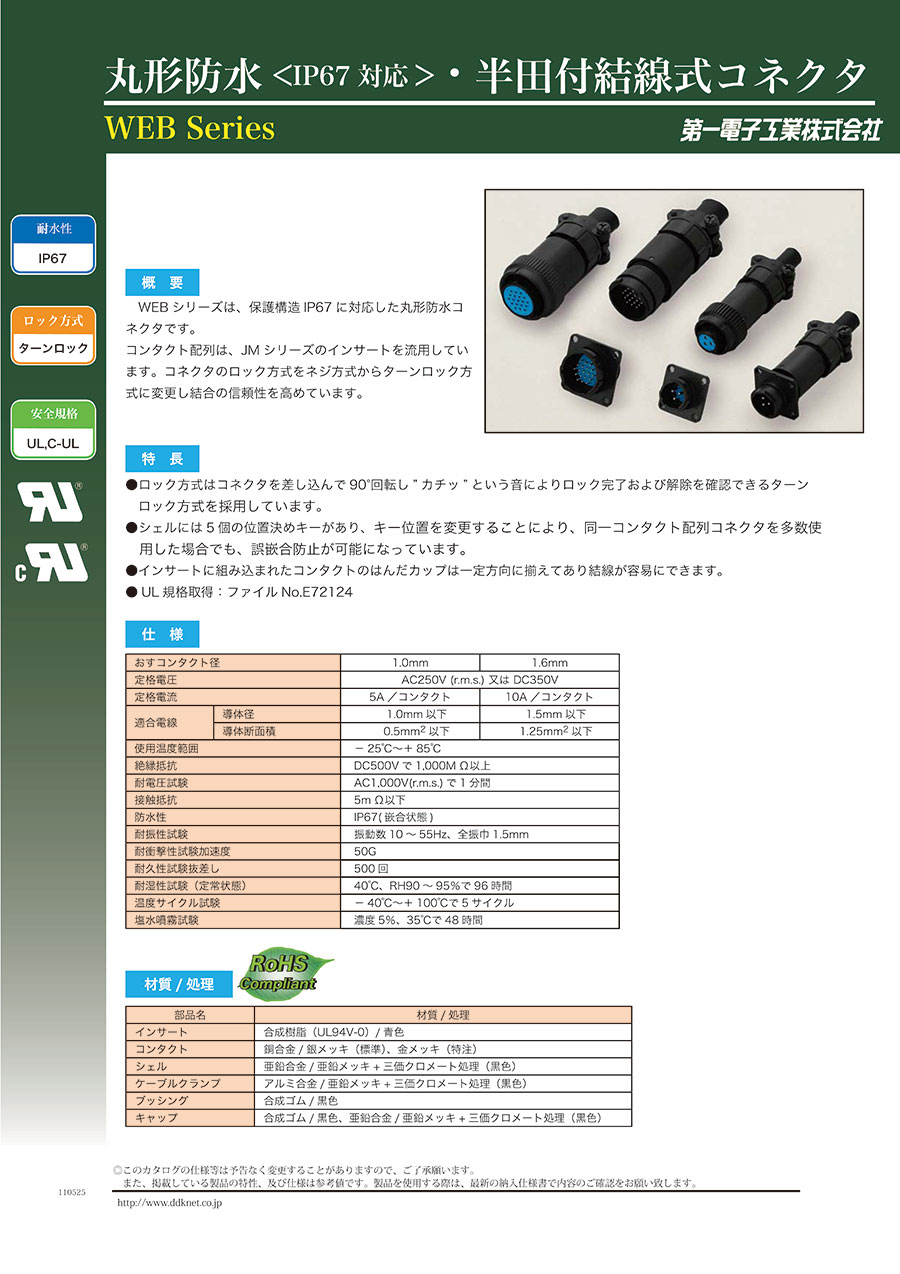

カタログ
商品担当おすすめ
WEBシリーズ 丸形防水・半田付結線式コネクタのレビュー
機器に取り付けて利用
3
3.02019/09/04
屋外で使用する機器のため、この商品を選定しました。色々と探して見ましたが、防水仕様となると限られてきてしまいます。機器に...もっと読む
0人が参考にしています。
評価用として購入
3
3.02019/06/14
DDK製の以前使用していたWが前についていないシリーズのコネクタが販売終了でなくなってしまったため、以前のコネクタと接続...もっと読む
0人が参考にしています。
EBシリーズに使えるかどうかの調査
5
5.02019/05/23
ＥＢシリーズを長らく使っていましたが、2019/6/30に最終生産となりますので、頭にWの文字をつけた当シリーズは図面上...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
QJMシリーズと勘合可能ですか？
A
インサート配列は同じですがロックタイプが異なる為勘合できません。
