ワンタッチロック方式 小型・防水コネクタ CM10シリーズ（D6）タイプ
- 通常単価(税別)
- 3,112円～6,056円特別価格
- 税込単価
- 3,423円～6,662円特別価格
防水プッシュロック・ターンオフのワンタッチタイプ小型丸型コネクタ。【特長】・CM10シリーズ（D）タイ...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

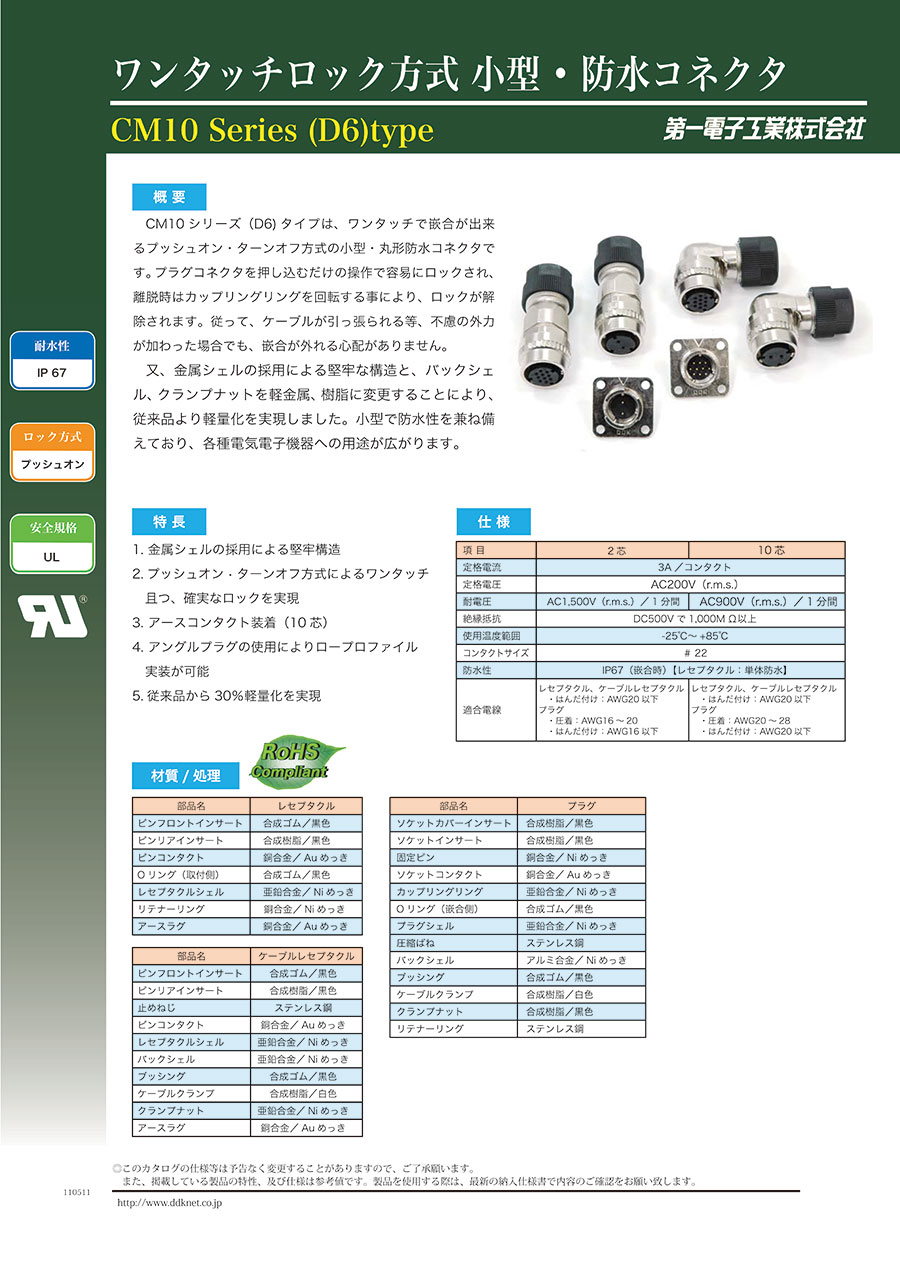

CM10シリーズ（D6）タイプ ワンタッチロック方式 小型・防水コネクタ
- プラグコネクタを押し込むだけの操作で容易にロック。
- 離脱時はカップリングリングを回転する事でロック解除。
- 金属シェルの採用による堅牢な構造。
- バックシェル、クランプナットを軽金属・樹脂化。
小型で防水性を兼ね各種電気電子機器への用途が広がる。
製品仕様
| 項 目 | 2 芯 | 10 芯 |
|---|---|---|
| 定格電流 | 3A ／コンタクト | |
| 定格電圧 | AC200V（r.m.s.） | |
| 耐電圧 | AC1,500V（r.m.s.）／ 1 分間 | AC900V（r.m.s.）／ 1 分間 |
| 絶縁抵抗 | DC500V で 1,000M Ω以上 | |
| 使用温度範囲 | -25℃～ +85℃ | |
| コンタクトサイズ | ＃ 22 | |
| 防水性 | IP67（嵌合時）【レセプタクル：単体防水】 | |
| 適合電線 | レセプタクル、ケーブルレセプタクル ・はんだ付け：AWG20 以下 プラグ ・圧着：AWG16 ～ 20 ・はんだ付け：AWG16 以下 | レセプタクル、ケーブルレセプタクル ・はんだ付け：AWG20 以下 プラグ ・圧着：AWG20 ～ 28 ・はんだ付け：AWG20 以下 |
材質・処理
| 部品名 | レセフタクル |
|---|---|
| ピンフロントインサート | 合成ゴム/黒色 |
| ピンリアインサート | 合成樹脂/黒色 |
| ピンコンタクト | 銅合金/Auめっき |
| 0リング（取付側） | 合成ゴム/黒色 |
| レセフタクルシェル | 亜鉛合金/Niめっき |
| リテナーリング | 銅合金/Niめっき |
| アースラグ | 銅合金/Auめっき |
| 部品名 | ケーブルレセフタクル |
|---|---|
| ピンフロントインサート | 合成ゴム/黒色 |
| ピンリアインサート | 合成樹脂/黒色 |
| 止めねじ | ステンレス鋼 |
| ピンコンタクト | 銅合金/Auめっき |
| レセフタクルシェル | 亜鉛合金/Niめっき |
| パックシェル | 亜鉛合金/Niめっき |
| プッシング | 合成ゴム/黒色 |
| ケーブルクランプ | 合成樹脂/白色 |
| クランプナット | 亜鉛合金/Niめっき |
| アースラグ | 銅合金/Auめっき |
| 部品名 | フラグ |
|---|---|
| ソケット力パーインサート | 合成樹脂/黒色 |
| ソケットインサート | 合成樹脂/黒色 |
| 固定ピン | 銅合金/Niめっき |
| ソケットコンタクト | 銅合金/Auめっき |
| カッフリングリング | 亜鉛合金/Niめっき |
| 0リング（嵌合側） | 合成ゴム/黒色 |
| フラグシェル | 亜鉛合金/Niめっき |
| 圧縮ばね | ステンレス鋼 |
| バックシェル | アルミ合金/Niめっき |
| プッシング | 合成ゴム/黒色 |
| ケーブルクランプ | 合成樹脂/白色 |
| クランプナット | 合成樹脂/黒色 |
| リテナーリング | ステンレス鋼 |
10芯プラグ
- コンタクト形状: ソケット。
- 結線方式: はんだ付＆圧着。
- コンタクトは別売。
ストレートプラグ
アングルプラグ
| ストレートフラグ | アングルフラグ | 適合ケーブル外径 |
|---|---|---|
| CM10-SP10S-S(D6) | CM10-AP10S-S(D6) | φ4.0〜φ6.0 |
| CM10-SP10S-M(D6) | CM10-AP10S-M(D6) | φ6.0〜φ9.0 |
| CM10-SP10S-L(D6) | CM10-AP10S-L(D6) | φ9.0〜φ11.6 |
注1: 適合ケーブル外径は、充実タイプのキャブタイヤケーブルの場合。
2芯プラグ
- コンタクト形状: ソケット。
- 結線方式: はんだ付＆圧着。
- コンタクトは別売。
ストレートプラグ
アングルプラグ
| ストレートフラグ | アングルフラグ | 適合ケーブル外径 |
|---|---|---|
| CM10-SP2S-S(D6) | CM10-AP2S-S(D6) | φ4.0〜φ6.0 |
| CM10-SP2S-M(D6) | CM10-AP2S-M(D6) | φ6.0〜φ9.0 |
| CM10-SP2S-L(D6) | CM10-AP2S-L(D6) | φ9.0〜φ11.6 |
ケーブルレセプタクル
10芯
| 品名 | 適合ケーブル外径 |
|---|---|
| CM10-CR10P-S | φ 4.0 ～φ 6.0 |
| CM10-CR10P-M | φ 6.0 ～φ 9.0 |
| CM10-CR10P-L | φ 9.0 ～φ 11.6 |
- プラグと嵌合し、中継用として使用。
- コンタクト形状: ピンタイプ。
- 結線方式: はんだ付け。
- 適合電線: 芯線サイズAWG20、被覆φ1.87（外径1.87mm）以下。
- No.10コンタクトは、アースラグによりシェルに接続。
2芯
| 品名 | 適合ケーブル外径 |
|---|---|
| CM10-CR2P-S | φ 4.0 ～φ 6.0 |
| CM10-CR2P-M | φ 6.0 ～φ 9.0 |
| CM10-CR2P-L | φ 9.0 ～φ 11.6 |
- プラグと嵌合し、中継用として使用。
- コンタクト形状: ピン。
- 結線方式: はんだ付け。
- 適合電線: 芯線サイズAWG20以下。
レセプタクル
10芯
- 品名: CM10-R10P（D3）-01
- コンタクト形状: ピン。
- 結線方式: はんだ付け。
- 適合電線: AWG20以下。
- 単体防水構造。
- No.10コンタクトは、アースラグによりシェルに接続。
2芯
- 品名: CM10-R2P（D3）-01
- コンタクト形状: ピン。
- 結線方式: はんだ付け。
- 適合電線: AWG20以下。
- 単体防水構造。
取付け穴寸法
嵌合寸法（単位 : mm）
レセプタクル+ストレートプラグ
レセプタクル+アングルプラグ
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
6,056円 ( 6,662円 ) | 在庫品1日目当日出荷可能 |
4,855円 ( 5,341円 ) | 9日目 |
3,112円2,334円 ( 2,567円 ) | 在庫品1日目当日出荷可能 |
3,360円 ( 3,696円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
防水プッシュロック・ターンオフのワンタッチタイプ小型丸型コネクタ。
【特長】
・CM10シリーズ（D）タイプのメッキ違い品。
・嵌合時はプラグを差し込むだけでロック、取り外し時はカップリングリングを回す。
・簡単に着脱が行える上に耐振動性も向上、金属シェルを採用してIP67の防塵・防水性を持つ堅牢な構造を実現。
・バックシェル、クランプナットを軽金属・樹脂変更し従来品より軽量。
・2芯と10芯があり、10芯にはアース端子が内蔵。
・圧着タイプとはんだタイプから選べる。
【用途】
・サーボモーター用に開発されたコネクタで、FA機器や計測機器など幅広く使える。
