丸型防水・半田付結線コネクタ 欧州規格準拠対応 CE05シリーズ
- 一部SALE 2025/12/26まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 1,820円～18,867円特別価格
- 税込単価
- 2,002円～20,754円特別価格
MIL-DTL-5015規格準拠のD/MSシリーズコネクタと互換性が有り、欧州...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。
商品情報
CE05シリーズ 丸形防水・半田付結線コネクタ
・欧州安全規格「EN60204-1・機械設備の電気機器」に対応。
・コネクタ規格「DIN VDE0627」に適合。
EU（欧州連合）公認の認定期間であるTUV Rheinlandの認定を取得
・米国のUL規格の認定を取得。
・外殻の金属シェルを導通しているアース端子を内蔵。
・アース端子は嵌合時に他のコンタクトより先に接触、離脱時はシーケンス接続構造で安全対策上の保護回路接続が確実に行える。
嵌合時、保護構造IP67に対応
・ピンレセプタクルは合成ゴムのインサートを使用し単体でIP67に対応。
特徴
| 認定機関 | 適用規格 | 認定番号 |
| TÜV | DIN VDE 0627 ＜EN61984 ＞ | コンタクト配列表参照 |
| UL | UL1977 | E72124 |
製品仕様
定格電流
| 定格電流 | コンタクトサイズ | #16 | #12 | #8 | #4 |
|---|---|---|---|---|---|
| 1 本当りの最大値 | 13A | 23A | 46A | 80A | |
| 耐電圧 | AC2,000V から 3,000V（r.m.s）1 分間 | ||||
| 絶縁抵抗 | DC500V で 5,000VΜΩ以上 | ||||
| 使用温度 | -55°C〜 +125°C | ||||
| 防水性 | IP67 | ||||
適合電線
| コンタクト | 適合電線 | |||
|---|---|---|---|---|
| サイズ | 最小半田 カップ内径 | AWG サイズ | 公称断面積 | 最大導体径 |
| ＃16 | φ 1.76 | ＃ 22 〜＃ 16 | 1.25mm2 | 1.6mm |
| ＃12 | φ 2.70 | ＃14〜＃12 | 3.50mm2 | 2.5mm |
| ＃8 | φ 4.70 | ＃10〜＃8 | 8.00mm2 | 4.5mm |
| ＃4 | φ 7.50 | ＃6〜＃4 | 22.00mm2 | 7.0mm |
材質・処理
| 部品名 | 材 質／処 理 |
|---|---|
| コンタクト | 銅合金／銀メッキ |
| 2A タイプ ピンフロントインサート | 合成ゴム（黒色） |
| 2A タイプ ピンリアインサート | 合成樹脂（UL94V-0）／黒色 |
| 2A タイプ ソケットインサート | |
| 6A タイプ ソケットインサート | |
| 6A タイプ ピンインサート | |
| シェル | アルミ合金／亜鉛メッキ＋三価クロメート処理（黒色） |
| カップリングリング | |
| リテナーリング | 銅合金／ニッケルメッキ |
| アースラグ | 銅合金／銀メッキ |
| ガスケット | 合成ゴム（黒色） |

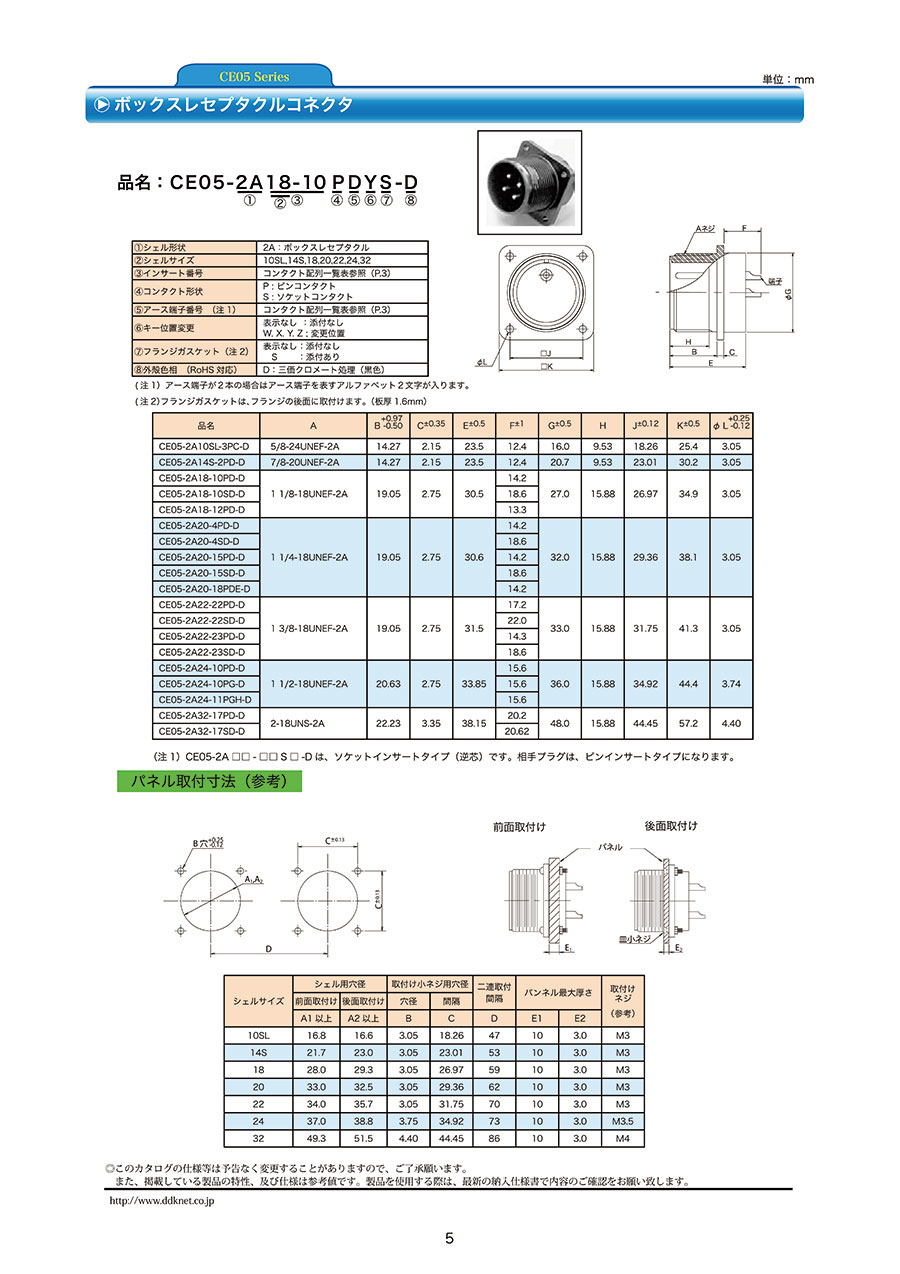

| ①シェル形状 | 2A：ボックスレセプタクル |
|---|---|
| ②シェルサイズ | 10SL,14S,18,20,22,24,32 |
| ③インサート番号 | コンタクト配列一覧表参照（カタログP.3参照） |
| ④コンタクト形状 | P : ピンコンタクト S : ソケットコンタクト |
| ⑤アース端子番号（注1） | コンタクト配列一覧表参照（カタログP.3参照） |
| ⑥キー位置変更 | 表示なし ：添付なし W. X. Y. Z ; 変更位置 |
| ⑦フランジガスケット（注 2) | 表示なし：添付なし S ：添付あり |
| ⑧外殻色相 | D：三価クロメート処理（黒色) |
（注1）アース端子2本の場合はアース端子を表すアルファベット2文字が入る。
（注2）フランジガスケットは、フランジの後面に取付ける。（板厚1.6mm）
（注1）CE05-2A □□ - □□ S □ -D は、ソケットインサートタイプ（逆芯）です。相手プラグは、ピンインサートタイプになります。
パネル取付寸法（参考）
| シェルサイズ | シェル用穴径 | 取付け小ネジ用穴径 | 二連取付間隔 | パンネル最大厚さ | 取付け ネジ （参考） | |||
|---|---|---|---|---|---|---|---|---|
| 前面取付け | 後面取付け | 穴径 | 間隔 | |||||
| A1以上 | A２以上 | B | C | D | E1 | E2 | ||
| 10SL | 16.8 | 16.6 | 3.05 | 18.26 | 47 | 10 | 3.0 | M3 |
| 14S | 21.7 | 23 | 3.05 | 23.01 | 53 | 10 | 3.0 | M3 |
| 18 | 28.0 | 29.3 | 3.05 | 26.97 | 59 | 10 | 3.0 | M3 |
| 20 | 33.0 | 32.5 | 3.05 | 29.36 | 62 | 10 | 3.0 | M3 |
| 22 | 34.0 | 35.7 | 3.05 | 31.75 | 70 | 10 | 3.0 | M3 |
| 24 | 37.0 | 38.8 | 3.75 | 34.92 | 73 | 10 | 3.0 | M3.5 |
| 32 | 49.3 | 51.5 | 4.4 | 44.45 | 86 | 10 | 3.0 | M4 |
| ①シェル形状 | 6A：単体プラグ、ストレートプラグ |
|---|---|
| ②シェルサイズ | 10SL,14S,18,20,22,24,32 |
| ③インサート番号 | コンタクト配列一覧表参照（カタログP.3参照） |
| ④コンタクト形状 | P : ピンコンタクト S : ソケットコンタクト |
| ⑤アース端子番号（注） | コンタクト配列一覧表参照（カタログP.3参照） |
| ⑥キー位置変更 | 表示なし ：添付なし W. X. Y. Z ; 変更位置 |
| ⑦外殻色相（RoSH対応） | D：三価クロメート処理（黒色) |
| ⑧コネクタ形状 | 表示なし ：単体プラグ BSS ：ストレートプラグ（ストレートバックシェル付） BAS ：：アングルプラグ（アングルバックシェル付） |
（注）アース端子が2本の場合はアース端子を表すアルファベット2文字が入ります。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,820円1,274円 ( 1,401円 ) | 在庫品1日目当日出荷可能 |
3,146円 ( 3,461円 ) | 在庫品1日目当日出荷可能 |
4,970円4,224円 ( 4,646円 ) | 在庫品1日目当日出荷可能 |
5,233円2,616円 ( 2,878円 ) | 在庫品1日目当日出荷可能 |
2,593円 ( 2,852円 ) | 在庫品1日目当日出荷可能 |
3,982円 ( 4,380円 ) | 在庫品1日目当日出荷可能 |
3,933円 ( 4,326円 ) | 在庫品1日目当日出荷可能 |
4,698円3,758円 ( 4,134円 ) | 在庫品1日目当日出荷可能 |
2,873円2,298円 ( 2,528円 ) | 在庫品1日目当日出荷可能 |
4,092円 ( 4,501円 ) | 在庫品1日目当日出荷可能 |
2,774円 ( 3,051円 ) | 在庫品1日目当日出荷可能 |
3,490円 ( 3,839円 ) | 在庫品1日目当日出荷可能 |
3,467円 ( 3,814円 ) | 在庫品1日目当日出荷可能 |
3,919円 ( 4,311円 ) | 5日目 |
6,150円4,920円 ( 5,412円 ) | 在庫品1日目当日出荷可能 |
3,611円2,708円 ( 2,979円 ) | 在庫品1日目当日出荷可能 |
3,824円2,972円 ( 3,269円 ) | 在庫品1日目当日出荷可能 |
5,713円3,713円 ( 4,084円 ) | 在庫品1日目当日出荷可能 |
18,867円 ( 20,754円 ) | 在庫品1日目当日出荷可能 |
3,835円3,068円 ( 3,375円 ) | 在庫品1日目当日出荷可能 |
4,698円 ( 5,168円 ) | 在庫品1日目当日出荷可能 |
6,151円4,920円 ( 5,412円 ) | 在庫品1日目当日出荷可能 |
6,027円4,821円 ( 5,303円 ) | 在庫品1日目当日出荷可能 |
3,920円2,548円 ( 2,803円 ) | 在庫品1日目当日出荷可能 |
5,263円 ( 5,789円 ) | 在庫品1日目当日出荷可能 |
5,236円 ( 5,760円 ) | 在庫品1日目当日出荷可能 |
5,383円 ( 5,921円 ) | 在庫品1日目当日出荷可能 |
5,583円 ( 6,141円 ) | 在庫品1日目当日出荷可能 |
7,524円 ( 8,276円 ) | 在庫品1日目当日出荷可能 |
5,583円 ( 6,141円 ) | 5日目 |
7,524円 ( 8,276円 ) | 在庫品1日目当日出荷可能 |
7,938円 ( 8,732円 ) | 5日目 |
11,467円9,173円 ( 10,090円 ) | 在庫品1日目当日出荷可能 |
8,824円7,059円 ( 7,765円 ) | 在庫品1日目当日出荷可能 |
9,016円 ( 9,918円 ) | 在庫品1日目当日出荷可能 |
10,967円9,321円 ( 10,253円 ) | 在庫品1日目当日出荷可能 |
12,117円 ( 13,329円 ) | 在庫品1日目当日出荷可能 |
3,080円 ( 3,388円 ) | 在庫品1日目当日出荷可能 |
3,538円 ( 3,892円 ) | 9日目 |
5,594円 ( 6,153円 ) | 5日目 |
7,763円 ( 8,539円 ) | 5日目 |
9,086円5,451円 ( 5,996円 ) | 在庫品1日目当日出荷可能 |
8,134円 ( 8,947円 ) | 5日目 |
詳細情報
基本情報
MIL-DTL-5015規格準拠のD/MSシリーズコネクタと互換性が有り、欧州安全規格に対応したコネクタです。
【特長】
・欧州安全規格「EN60204-1・機械設備の電気機器」の要求事項を反映し、コネクタ規格「DIN VDE0627」に適合した製品として、EU（欧州連合）公認の認定期間であるTUV Rheinlandの認定を取得しております。更に、米国のUL規格の認定も取得しております
・外殻の金属シェルを導通しているアース端子を内蔵。アース端子は嵌合時に他のコンタクトより先に接触し、離脱時は後から離れるシーケンス接続構造で、安全対策上の保護回路接続が確実に行えます
・嵌合時は保護構造IP67に対応しています。ピンレセプタクルは合成ゴムのインサートを使用することにより単体にてIP67に対応しています
【用途】
・産業機器、工作機械、FA機器、通信機器、計測機器
