408JEシリーズ GP-IBハーネス
- 一部SALE 2026/01/31まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 12,799円～40,533円特別価格
- 税込単価
- 14,079円～44,586円特別価格
IEEE-STD-488-1978およびIEC-Pub.625-1適合のGPI...
詳細情報を確認する- コネクタ種類
- IEEE
- コネクタメーカー
- 第一電子工業
- コネクタ形状
- アングル
- 加工方法
- 半田
- ケーブル形状
- 丸
- フード
- ダイキャスト
- フードネジ
- M3.5スクリューロック
- CN1
- オス
- CN2
- メス
- 芯数
- 24
- シールド
- 2重シールド
- コネクタ
- オス/メス兼用
未確定：候補が5型番あります。
商品情報
408JEシリーズ
408JE-1 □□ -RoHS（コネクタ両端付ケーブルアセンブリ）
寸法図
| L 寸法 | 両端結線品名 |
|---|---|
| 1m | 408JE-101-RoHS |
| 2m | 408JE-102-RoHS |
| 4m | 408JE-104-RoHS |
408JE-1□□S-RoHS（コネクタ片端付ケーブルアセンブリ）
寸法図
| L 寸法 | 片端結線品名 |
|---|---|
| 2m | 408JE-102S-RoHS |
| 4m | 408JE-104S-RoHS |
結線表
| 信号線 | 電線絶縁体の色 | コネクタ端子番号 | 信号線 | 電線絶縁体の色 | コネクタ端子番号 |
|---|---|---|---|---|---|
| DIO 1 | 茶 | 1 | DIO 5 | 白/橙 | 13 |
| DIO 2 | 赤 | 2 | DIO 6 | 白/黄 | 14 |
| DIO 3 | 橙 | 3 | DIO 7 | 白/緑 | 15 |
| DIO 4 | 黄 | 4 | DIO 8 | 白/青 | 16 |
| EOI（24） | 青 | 5 | REN（24） | 緑 | 17 |
| DAV | 紫 | 6 | Gnd，（6） | 白/黒/茶 | 18 |
| NRFD | 灰 | 7 | Gnd，（7） | 白/黒/赤 | 19 |
| NDAC | 白 | 8 | Gnd，（8） | 白/黒/橙 | 20 |
| IFC | 白/黒 | 9 | Gnd，（9） | 白/黒/黄 | 21 |
| SRQ | 白/茶 | 10 | Gnd，（10） | 白/黒/緑 | 22 |
| ATN | 白/赤 | 11 | Gnd，（11） | 白/黒/青 | 23 |
| SHIEL | シールド線 | 12,フード | Gnd，LOGI | 白/紫 , 白/灰 | 24 |
製品仕様
| 信号線抵抗 | 0.14 Ω以下/m |
|---|---|
| シールド線抵抗 | 0.0085 Ω以下/m |
| 線間容量 | 150pF 以下/m（1kHz） |
| シールド | 2 重シールド（シールド編組およびアルミ箔）UL Style No.2464 |
- ※ ケーブルシースには非移行性の材料を使用。
材質/処理
| 部品名 | 材質/処理 |
|---|---|
| シェル | 黄銅/Ni めっき |
| 絶縁体 | DAP 樹脂/青色 |
| コンタクト | 銅合金/Au めっき |
| フード | アルミダイカスト |
| ジャックスクリュー | 鋼/亜鉛めっき |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
12,799円 ( 14,079円 ) | 在庫品1日目当日出荷可能 |
14,284円 ( 15,712円 ) | 在庫品1日目当日出荷可能 |
17,163円 ( 18,879円 ) | 5日目 |
20,890円 ( 22,979円 ) | 在庫品1日目当日出荷可能 |
40,533円36,479円 ( 40,127円 ) | 5日目 |
詳細情報
基本情報
IEEE-STD-488-1978およびIEC-Pub.625-1適合のGPIBケーブル。
【特長】
・シールド効果を高めるために、コネクタの結線部もすべて金属フードで覆った製品。
・フードのケーブルクランプ部寸法を最小限におさえたコンパクト設計により、使いやすさ向上。
・ケーブル仕様は、最新版のIEEE-STD-488-1978に適合。
【用途】
計測機器相互間の接続に使用し、計測のシステム化、自動化を図ることが可能。

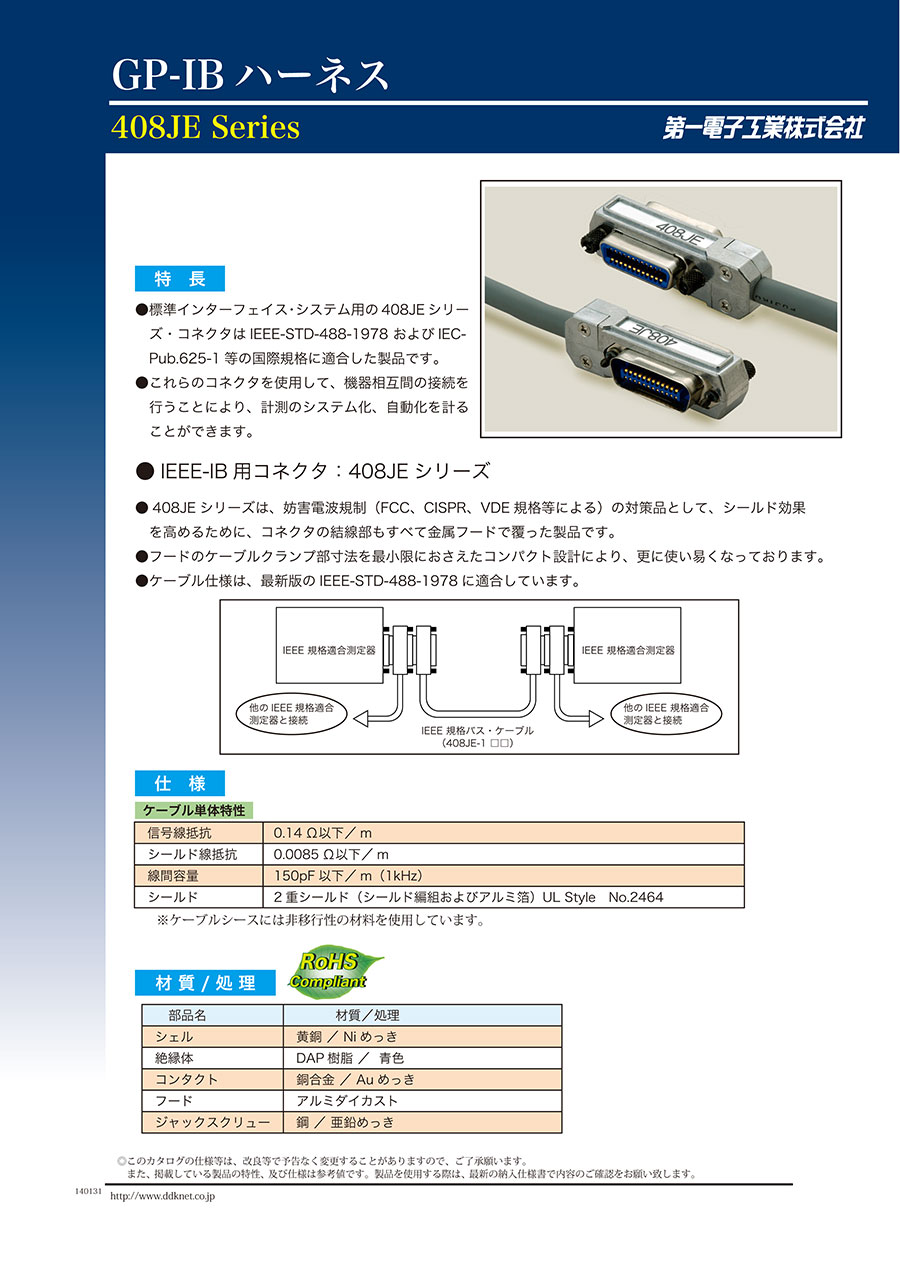

カタログ
