2.159mmピッチ半田付け用リボンタイプコネクタ 57シリーズ
- 一部SALE 2025/12/26まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 886円～4,455円特別価格
- 税込単価
- 975円～4,901円特別価格
2.159mmピッチ はんだ付け用リボンタイプコネクタです。 【特長】・嵌合部...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 第一電子工業製とミスミ製（>>こちら）は互換性があります。両製品ともセントロニクスコネクタ規格を準拠しております。
嵌合相手は同シリーズを推奨します。シリーズが異なる場合、嵌合保証はできかねます。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品仕様
セルフワイピング、セルフクリーニング構造により安定した接触が得られる角型コネクタ

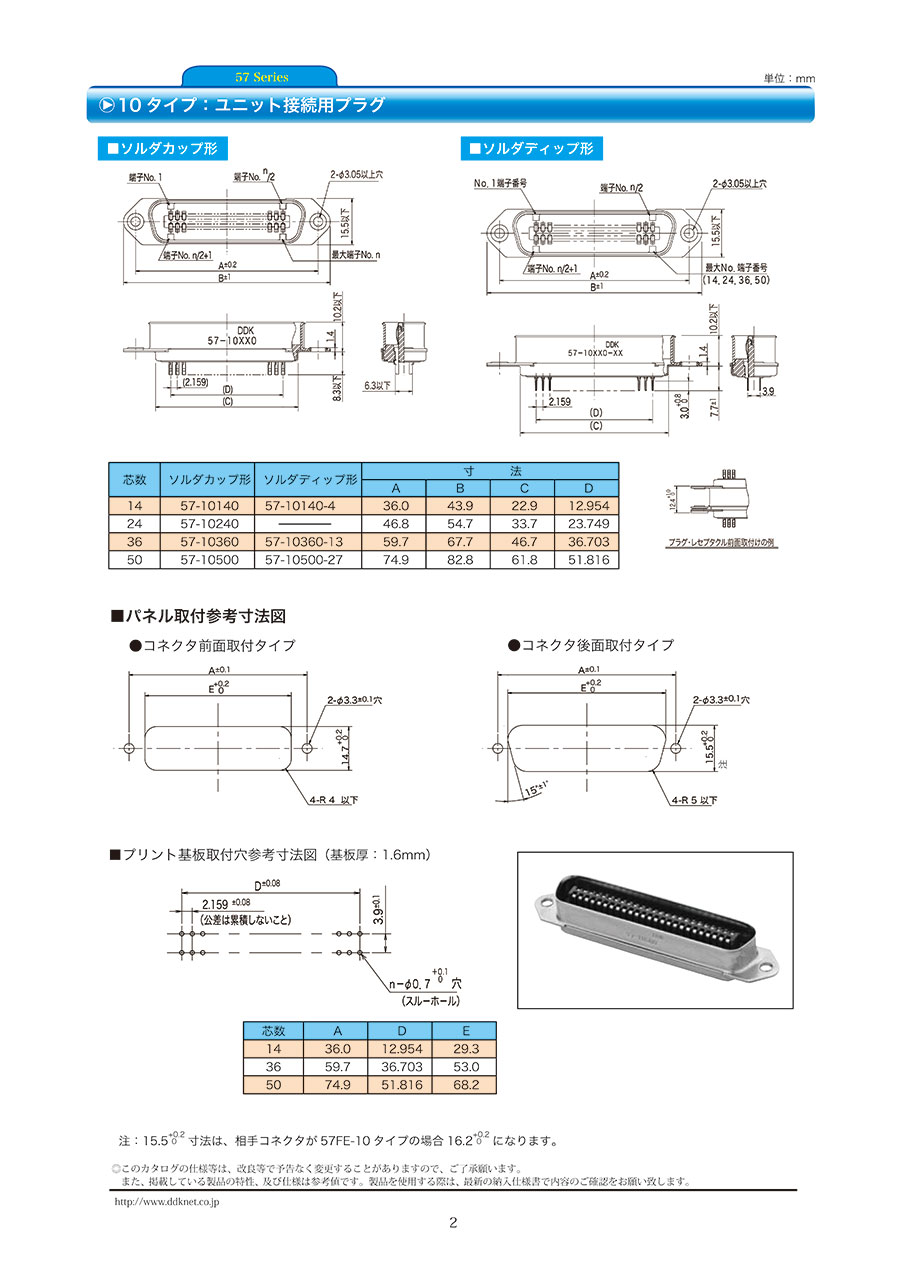

57-10タイプ（ユニット接続用プラグ）
57-20タイプ（ユニット接続用レセプタクル）
57-30タイプ（ケーブル用ストレートフード付プラグ）
57-40タイプ（ロックスプリング付パネル用レセプタクル）
57-60タイプ（ケーブル中継用レセプタクル）
57シリーズ 半田付けタイプ・ディップタイプコネクタの仕様について
| 定格電圧 | AC500V（r,m.s,） |
|---|---|
| 定格電流 | 5A/コンタクト |
| 耐電圧 | AC1.200V（r.m.s.）1分間 |
| 絶縁抵抗 | DC500Vで1,000MΩ以上 |
| 接触抵抗 | DC5Aで5mΩ以下 |
| 使用温度範囲 | -55℃～+105℃ |
| 適合電線（最大） | 単線：0.65mm（導体径）又は、AWG22以下 より線：0.2mm2（導体断面積）又は、AWG24以下 |
この商品の材質・処理について
| 部品名 | 材質/処理 |
|---|---|
| 絶縁体 | DAP樹脂（UL94V-0）/青色 |
| コンタクト | 銅合金/Auめっき |
| シェル | 黄銅、又は鋼/Niめっき |
| フロートブッシング | 黄銅/Niめっき（20タイプに適用） |
| ブーツ | 塩化ビニール（30、60タイプに適用） |
※57-30500（R1）、57-30360（R1）、57-30140（R1） はデクロランプラス含有無です。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,043円 ( 1,147円 ) | 在庫品1日目当日出荷可能 |
1,915円1,149円 ( 1,264円 ) | 在庫品1日目当日出荷可能 |
886円 ( 975円 ) | 在庫品1日目当日出荷可能 |
1,820円 ( 2,002円 ) | 在庫品1日目当日出荷可能 |
1,473円 ( 1,620円 ) | 在庫品1日目当日出荷可能 |
1,614円 ( 1,775円 ) | 9日目 |
4,407円 ( 4,848円 ) | 在庫品1日目当日出荷可能 |
4,330円2,814円 ( 3,095円 ) | 在庫品1日目当日出荷可能 |
1,777円 ( 1,955円 ) | 在庫品1日目当日出荷可能 |
4,455円 ( 4,901円 ) | 在庫品1日目当日出荷可能 |
1,003円 ( 1,103円 ) | 在庫品1日目当日出荷可能 |
1,301円1,105円 ( 1,216円 ) | 在庫品1日目当日出荷可能 |
1,285円 ( 1,414円 ) | 在庫品1日目当日出荷可能 |
1,142円 ( 1,256円 ) | 在庫品1日目当日出荷可能 |
2,326円 ( 2,559円 ) | 9日目 |
1,294円 ( 1,423円 ) | 在庫品1日目当日出荷可能 |
1,621円1,215円 ( 1,337円 ) | 在庫品1日目当日出荷可能 |
2,130円 ( 2,343円 ) | 在庫品1日目当日出荷可能 |
1,003円 ( 1,103円 ) | 在庫品1日目当日出荷可能 |
1,273円 ( 1,400円 ) | 在庫品1日目当日出荷可能 |
2,060円 ( 2,266円 ) | 在庫品1日目当日出荷可能 |
1,624円 ( 1,786円 ) | 在庫品1日目当日出荷可能 |
1,598円 ( 1,758円 ) | 在庫品1日目当日出荷可能 |
1,741円 ( 1,915円 ) | 在庫品1日目当日出荷可能 |
1,440円 ( 1,584円 ) | 在庫品1日目当日出荷可能 |
2,801円 ( 3,081円 ) | 在庫品1日目当日出荷可能 |
3,285円 ( 3,614円 ) | 8日目 |
3,703円 ( 4,073円 ) | 在庫品1日目当日出荷可能 |
3,426円 ( 3,769円 ) | 8日目 |
詳細情報
基本情報
2.159mmピッチ はんだ付け用リボンタイプコネクタです。
【特長】
・嵌合部の台形形状により誤挿入を防止します
・セルフクリーニング構造で安定した接触が可能
【用途】
・通信機器、計測機器に
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 第一電子工業製とミスミ製（>>こちら）は互換性があります。両製品ともセントロニクスコネクタ規格を準拠しております。
嵌合相手は同シリーズを推奨します。シリーズが異なる場合、嵌合保証はできかねます。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
