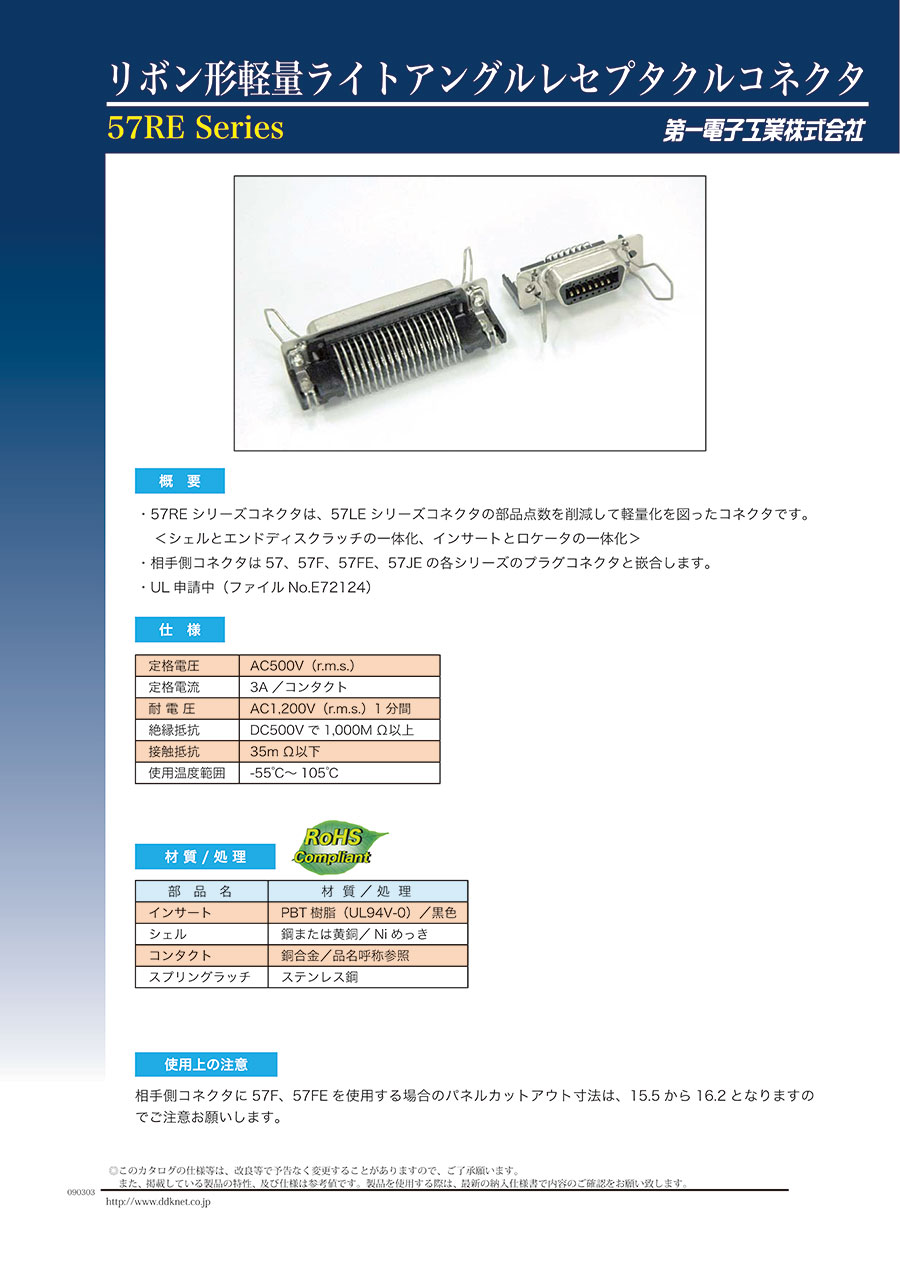

57REシリーズ リボン形軽量ライトアングルレセプタクルコネクタ
- 通常単価(税別)
- 629円～2,453円
- 税込単価
- 692円～2,698円
プリント基板に対して水平方向の挿抜を行うため、コンパクトな機器設計に便利な角型コネクタ。【特長】・57...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
機器への幅広い利用や一層コンパクトな機器設計ができる軽量でコンパクトなコネクタ
金属シェルを被せることでシールド機能を持たせているため、妨害電波対策（EMI対策）が可能。
57REシリーズ リボン形軽量ライトアングルレセプタクルコネクタの仕様について
| 定格電圧 | AC500V（r.m.s.） |
|---|---|
| 定格電流 | 3A ／コンタクト |
| 耐 電 圧 | AC1,200V（r.m.s.）1 分間 |
| 絶縁抵抗 | DC500V で 1,000M Ω以上 |
| 接触抵抗 | 35m Ω以下 |
| 使用温度範囲 | -55℃～ 105℃ |
この商品の材質/処理について
| 部品名 | 材質／処理 |
|---|---|
| インサート | PBT 樹脂（UL94V-0）／黒色 |
| シェル | 鋼または黄銅／ Ni めっき |
| コンタクト | 銅合金／品名呼称参照 |
| スプリングラッチ | ステンレス鋼 |
取り付けパネルカットアウト寸法 & 基板実装穴寸法
タイプ1
取り付けパネルカットアウト寸法 板厚1.60以下
（パネルの前にコネクタを取り付ける場合）
タイプ2
取り付けパネルカットアウト寸法 板厚1.60以下
（パネルの前にコネクタを取り付ける場合）
取り付けパネルカットアウト寸法 板厚1.60以下
（パネルの後にコネクタを取り付ける場合）
取り付けパネルカットアウト寸法 板厚1.60以下
（パネルの後にコネクタを取り付ける場合）
基板実装穴参考寸法 板厚1.60±0.19
基板実装穴参考寸法 板厚1.60±0.19
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
799円 ( 879円 ) | 在庫品1日目当日出荷可能 |
629円 ( 692円 ) | 在庫品1日目当日出荷可能 |
964円 ( 1,060円 ) | 在庫品1日目当日出荷可能 |
2,453円 ( 2,698円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
プリント基板に対して水平方向の挿抜を行うため、コンパクトな機器設計に便利な角型コネクタ。
【特長】
・57REシリーズは、57LEシリーズの部品点数を削減して軽量化を図ったコネクタ。
・相手側コネクタは57、57F、57FE、57JEの各シリーズのプラグコネクタと嵌合。
・金属シェルによるシールド機能を施したEMI対策品。
・シェルとエンドディスクラッチを一体化し、パネルとシェルの密着性を向上。
【用途】
・機器装置などのインタフェースに使用可能。
