フジクラ(旧:第一電子工業)

57LEシリーズライトアングルレセプタクル

Name: 57LEシリーズ ライトアングルレセプタクル
Brand: フジクラ(旧:第一電子工業)
SKU: 222000500236
Rating: 4.6 (3 reviews)

カタログ |

通常単価(税別): 1,409円～3,239円

税込単価: 1,550円～3,563円

通常出荷日：在庫品1日目～5日目一部当日出荷可能

プリント基板に対して水平方向の挿抜を行い、コンパクトな機器設計に最適な角型コネクタ。【特長】・UL規格...

詳細を確認

4.64.6

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

よく一緒に見られています

フジクラ(旧:第一電子工業)

17LEシリーズ L形DIPタイプコネクタ

通常価格(税別)： 726円 (税込価格：799円)

通常出荷日：在庫品1日目

よく一緒に見られています

フジクラ(旧:第一電子工業)

2.159mmピッチ半田付け用リボンタイプコネクタ 57シリーズ

通常価格(税別)： 886円 (税込価格：975円)

通常出荷日：在庫品1日目

未確定：候補が9型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

ノイズ対策を施したL型ディップのコネクタでコンパクトな機器設計に役立つ

20タイプ

40タイプ

57LEシリーズライトアングルレセプタクルの材質・処理

定格電圧	AC500V(r.m.s.)
定格電流	3A/ コンタクト
耐電圧	AC1,200V(r.m.s.)1 分間
絶縁抵抗	DC500V で 1,000M Ω以上
接触抵抗	35m Ω以下
使用温度	-55℃〜+105℃

この商品の材質・処理

部品名	材質 / 処理
絶縁体	PBT 樹脂（UL94V-0）/ 黒色
コンタクト	銅合金／接触部：Ni 下地 Au めっきテール部：Sn-Ag めっき
シェル	黄銅、又は鋼 / Ni めっき
スプリングラッチ	ステンレス鋼

57LEシリーズレセプタクル 20タイプの外形図と寸法

57LE-20□□0-7700-FAの外形図と寸法

単位:mm

57LE-20□□0-7700-FAの外形図と寸法1

57LE-20□□0-7700-FAの外形図と寸法2

57LE-20□□0-7700-FAの外形図と寸法3

57LE-20□□0-7700-FAの外形図と寸法4

芯数	品名	A	B	C
24	57LE-20240-7700-FA	54.78	46.78	23.749
36	57LE-20360-7700-FA	67.74	59.74	36.703
50	57LE-20500-7700-FA	82.85	74.85	51.816

パネル取付参考寸法図

コネクタ後面付タイプ

パネル取付参考寸法図

芯数	B	D
24	46.78	40.1
36	59.74	53.0
50	74.85	68.2

プリント基板取付穴参考寸法図

基板厚: 1.6mm

プリント基板取付穴参考寸法図

芯数	B	C
24	46.78	23.749
36	59.74	36.703
50	74.85	51.816

注:15.50+0.2寸法は、相手コネクタが57FE-10タイプの場合は16.20+0.2になります。

57LE-20□□0-7700D35G-CAの外形図と寸法

57LE-20□□0-7700D35G-CA

57LE-20□□0-7700D35G-CAの寸法図1
標準取付状態 / コネクタ後面取付状態

57LE-20□□0-7700D35G-CAの寸法図2

芯数	品名	C
24	57LE-20240-7700D35G-CA	23.749
36	57LE-20360-7700D35G-CA	36.703
50	57LE-20500-7700D35G-CA	51.816

パネル取付参考寸法図

コネクタ後面付タイプ

パネル取付参考寸法図

芯数	B	D
24	46.78	40.1
36	59.74	53.0
50	74.85	68.2

パネル厚: 1.6mm以下

プリント基板取付穴参考寸法図

基板厚: 1.6mm

プリント基板取付穴参考寸法図

芯数	B	C
24	46.78	23.749
36	59.74	36.703
50	74.85	51.816

注:15.50+0.2寸法は、相手コネクタが57FE-10タイプの場合は16.20+0.2になります。

57LEシリーズレセプタクル 40タイプの外形図と寸法

57LE-40□□0-7700-FAの外形図と寸法

57LE-40□□0-7700-FAの寸法図1

57LE-40□□0-7700-FAの寸法図2

57LE-40□□0-7700-FAの寸法図3

57LE-40□□0-7700-FAの寸法図4

芯数	A	B	C	D
14	44.00	36.00	25.36	12.954
24	54.78	46.78	36.23	23,749
36	67.74	59.74	49.05	36.703
50	82.85	74.85	64.22	51.816

パネル取付参考寸法図

コネクタ後面付タイプ

パネル取付参考寸法図

芯数	B	F
14	36.00	35.30
24	46.78	46.08
36	59.74	59.04
50	74.85	74.15

パネル厚: 1.6mm以下

プリント基板取付穴参考寸法図

基板厚: 1.6mm

プリント基板取付穴参考寸法図

芯数	B	D
14	36.00	12.954
24	46.78	23.749
36	59.74	36.703
50	74.85	51.816

注:15.50+0.2寸法は、相手コネクタが57FE-10タイプの場合は16.20+0.2になります。

外形図

57LE-40□□0-7700(D12)-FA

57LE-40□□0-7700(D12)-FAの寸法図
タッピングアース板

パネル取付参考寸法図

コネクタ後面付タイプ

パネル取付参考寸法図

芯数	B	F
14	36.00	35.30
24	46.78	46.08
36	59.74	59.04
50	74.85	74.15

パネル厚: 1.6mm以下

プリント基板取付穴参考寸法図

基板厚: 1.6mm

プリント基板取付穴参考寸法図

芯数	B	D
14	36.00	12.954
24	46.78	23.749
36	59.74	36.703
50	74.85	51.816

注:15.50寸法は、相手コネクタが57FE-10タイプの場合は16.20になります。

外形図

57LE-40□□0-7700(D29)-FA

57LE-40□□0-7700(D29)-FAの寸法図1

57LE-40□□0-7700(D29)-FAの寸法図2

パネル取付参考寸法図

コネクタ後面付タイプ

パネル取付参考寸法図

芯数	B	F
14	36.00	35.30
24	46.78	46.08
36	59.74	59.04
50	74.85	74.15

パネル厚: 1.6mm以下

プリント基板取付穴参考寸法図

基板厚: 1.6mm

プリント基板取付穴参考寸法図

芯数	B	D
14	36.00	12.954
24	46.78	23.749
36	59.74	36.703
50	74.85	51.816

注:15.50+0.2寸法は、相手コネクタが57FE-10タイプの場合は16.20+0.2になります。

型番リスト

表示件数

型番

57LE-20240-7700D35G-CA

57LE-40140-7700(D12)-FA

57LE-40140-7700-FA

57LE-40240-7700(D12)-FA

57LE-40240-7700-FA

57LE-40360-7700(D12)-FA

57LE-40360-7700-FA

57LE-40500-7700(D12)-FA

57LE-40500-7700-FA

ピン数	商品分類	デビエーション	特長	備考	RoHS?	最小発注数量

24	ユニット接続用レセプタクル	タッピングアース板､ジャックソケット装着品	20タイプ	鉛フリー及びCdフリー対応品	10	1個
14	スプリングラッチ付きレセプタクル	タッピングアース板､十字穴付なべ小ネジ装着品	40タイプ	鉛フリー対応品	-	1個
14	スプリングラッチ付きレセプタクル	無	40タイプ	鉛フリー対応品	10	1個
24	スプリングラッチ付きレセプタクル	タッピングアース板､十字穴付なべ小ネジ装着品	40タイプ	鉛フリー対応品	10	1個
24	スプリングラッチ付きレセプタクル	無	40タイプ	鉛フリー対応品	10	1個
36	スプリングラッチ付きレセプタクル	タッピングアース板､十字穴付なべ小ネジ装着品	40タイプ	鉛フリー対応品	10	1個
36	スプリングラッチ付きレセプタクル	無	40タイプ	鉛フリー対応品	10	1個
50	スプリングラッチ付きレセプタクル	タッピングアース板､十字穴付なべ小ネジ装着品	40タイプ	鉛フリー対応品	10	1個
50	スプリングラッチ付きレセプタクル	無	40タイプ	鉛フリー対応品	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,815円 ( 1,997円 )	在庫品1日目当日出荷可能
1,782円 ( 1,960円 )	5日目
1,649円 ( 1,814円 )	在庫品1日目当日出荷可能
1,409円 ( 1,550円 )	在庫品1日目当日出荷可能
1,848円 ( 2,033円 )	在庫品1日目当日出荷可能
3,239円 ( 3,563円 )	在庫品1日目当日出荷可能
1,923円 ( 2,115円 )	在庫品1日目当日出荷可能
2,081円 ( 2,289円 )	在庫品1日目当日出荷可能
2,194円 ( 2,413円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

プリント基板に対して水平方向の挿抜を行い、コンパクトな機器設計に最適な角型コネクタ。
【特長】
・UL規格認定品（ファイルNo.E72124）。
・MIL-C-83503に準拠。
・リボンコネクタ57シリーズのL形ディップレセプタクル。
・嵌合部を金属シェルで被い、電磁波によるノイズ対策を施したL形ディップタイプのコネクタ。
【用途】
・機器装置などのインタフェースに使用可能。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

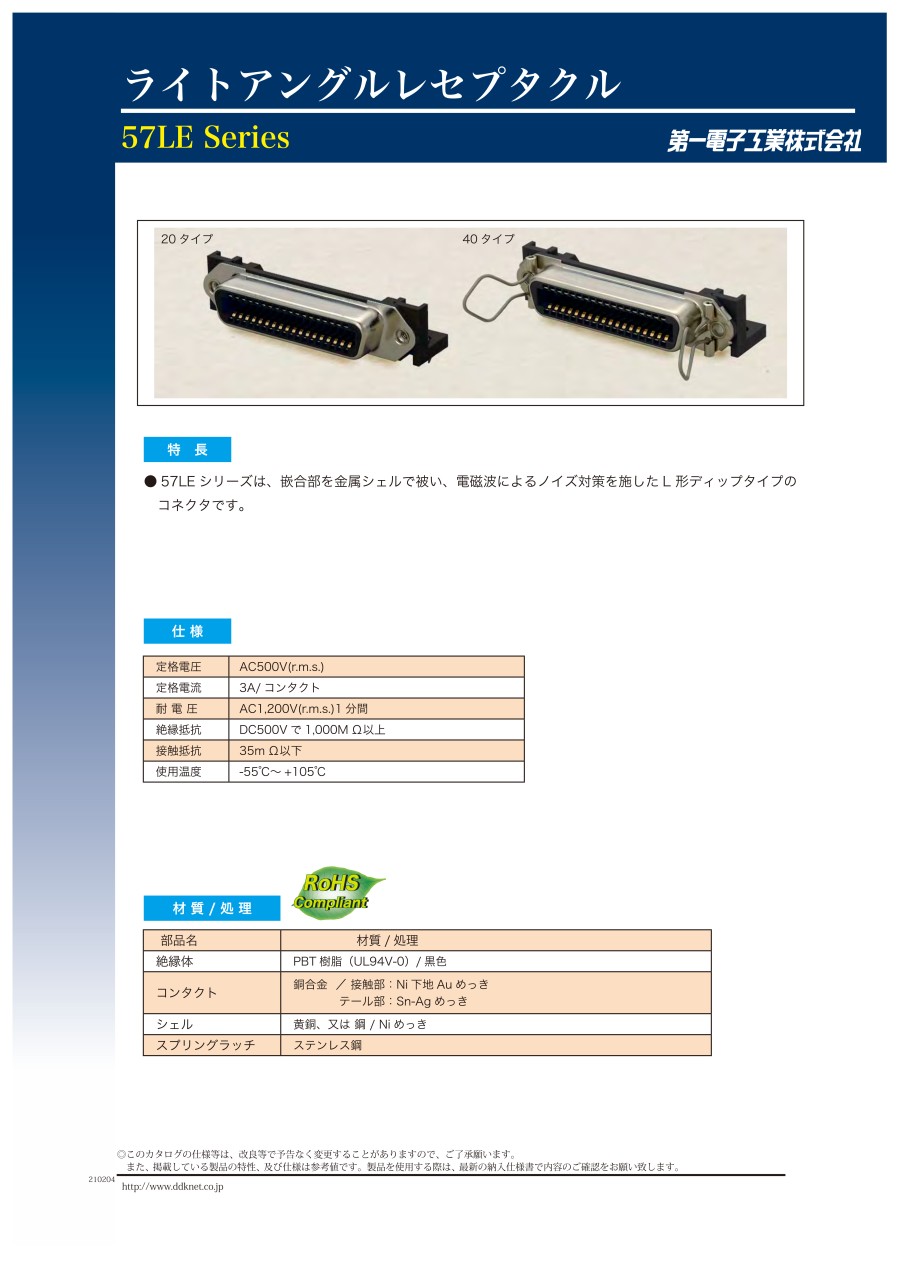

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
セントロニクスコネクタハンダ付ケバネロックタイプ（基板実装アングルメス）
汎用基板実装用アングルタイプセントロコネクタ
ミスミ
FCNコネクタ付ケーブル　アングル選択可能タイプ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
