57FEシリーズ フラットケーブル圧接タイプ
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 1,316円～2,200円
- 税込単価
- 1,448円～2,420円
フラットケーブル圧接タイプのコネクタで、嵌合部を金属シェルで被い、電磁波による...
詳細情報を確認する- 許容電流(A)
- 1
- 許容電圧(V)
- AC250
- シリーズ詳細
- 57FE
- 表面処理(コンタクト)
- Ni下地Au0.4μmめっき
- カバー形状
- オープンエンドカバー/青色
- 特記
- シールドタイプ
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が5型番あります。
商品情報
電子機器間のインタフェース用ノイズ対策を施した角型コネクタ
30タイプ（I/F用プラグ）
40タイプ（F/F用レセプタクル）

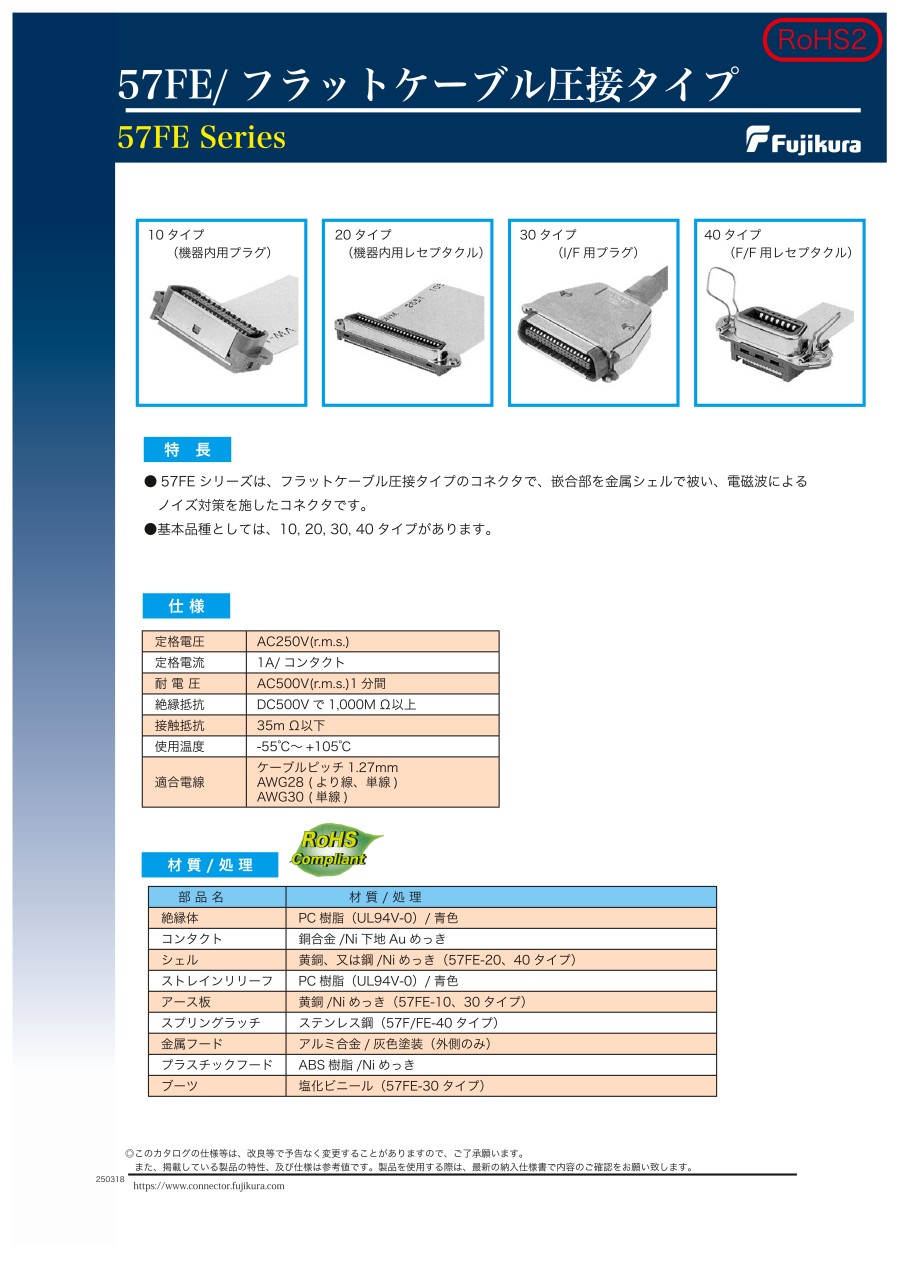

57FEシリーズ フラットケーブル圧接タイプの仕様について
| 定格電圧 | AC250V(r.m.s.) |
|---|---|
| 定格電流 | 1A/ コンタクト |
| 耐 電 圧 | AC500V(r.m.s.)1 分間 |
| 絶縁抵抗 | DC500V で 1,000M Ω以上 |
| 接触抵抗 | 35m Ω以下 |
| 使用温度 | -55℃〜 +105℃ |
| 適合電線 | ケーブルピッチ 1.27mm AWG28 ( より線、単線 ) AWG30 ( 単線 ) |
この商品の材質/処理について
| 部 品 名 | 材 質 / 処 理 |
|---|---|
| 絶縁体 | PC 樹脂（UL94V-0）/ 青色 |
| コンタクト | 銅合金 /Ni 下地 Au めっき |
| シェル | 黄銅、又は鋼 /Ni めっき（57FE40 タイプ） |
| ストレインリリーフ | PC 樹脂（UL94V-0）/ 青色 |
| アース板 | 黄銅 /Ni めっき（57FE-30 タイプ） |
| スプリングラッチ | ステンレス鋼（57FE-40 タイプ） |
| 金属フード | アルミ合金 / 灰色塗装（外側のみ） |
| プラスチックフード | ABS 樹脂 /Ni めっき |
| ブーツ | 塩化ビニール（57FE-30 タイプ） |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,200円 ( 2,420円 ) | 9日目 |
1,316円 ( 1,448円 ) | 在庫品1日目当日出荷可能 |
1,437円 ( 1,581円 ) | 在庫品1日目当日出荷可能 |
1,558円 ( 1,714円 ) | 在庫品1日目当日出荷可能 |
1,679円 ( 1,847円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
フラットケーブル圧接タイプのコネクタで、嵌合部を金属シェルで被い、電磁波によるノイズ対策を施したコネクタです。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品担当おすすめ
57FEシリーズ フラットケーブル圧接タイプのレビュー
電線のコネクタに
5
5.02018/10/19
電線を半田付けする作業でなくてもよい際に、この圧接タイプのコネクタを使用しています。今のところ特に問題もありませんので満...もっと読む
0人が参考にしています。
