フジクラ(旧:第一電子工業)

17JEシリーズストレートDIPタイプ

カタログ |

一部SALE 2025/12/26まで
当日出荷可能

通常単価(税別): 328円262円

税込単価: 361円288円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

フジクラ(旧:第一電子工業)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

フジクラ(旧:第一電子工業)

通常出荷日：在庫品1日目

17シリーズ（Dsubタイプ）のストレートDIPタイプコネクタ。【特長】・...

用途
パネルマウント
シリーズ
その他
適用ピン・コンタクト
メス(ソケット)
許容電流(A)
5
許容電圧(V)
AC300
接続方向
ストレート
耐環境性
難燃性
シリーズ詳細
17JE
商品分類
ソケットコネクタ
特長
誤挿入防止キー無
表面処理(シェル)
Niめっき
表面処理(コンタクト)
接触部:Ni下地Au(0.4μm)めっき/テール部:Ni下地Sn-Agめっき
特記
ディップ用ストレートタイプ
備考
鉛フリー対応品

17JE-13090-37-FA

閲覧中の商品と併せてご検討ください

17JE-13090-37-FAの仕様・寸法情報

用途

パネルマウント

シリーズ

その他

適用ピン・コンタクト

メス(ソケット)

許容電流(A)

許容電圧(V)

AC300

ピン数

接続方向

ストレート

耐環境性

難燃性

シリーズ詳細

17JE

商品分類

ソケットコネクタ

デビエーション

コネクタ本体のみ

特長

誤挿入防止キー無

表面処理(シェル)

Niめっき

表面処理(コンタクト)

接触部:Ni下地Au(0.4μm)めっき/テール部:Ni下地Sn-Agめっき

デビエーション(嵌合/取付ネジ種類)

無

特記

ディップ用ストレートタイプ

備考

鉛フリー対応品

RoHS?

商品情報
型番リスト
詳細情報
カタログ

商品情報

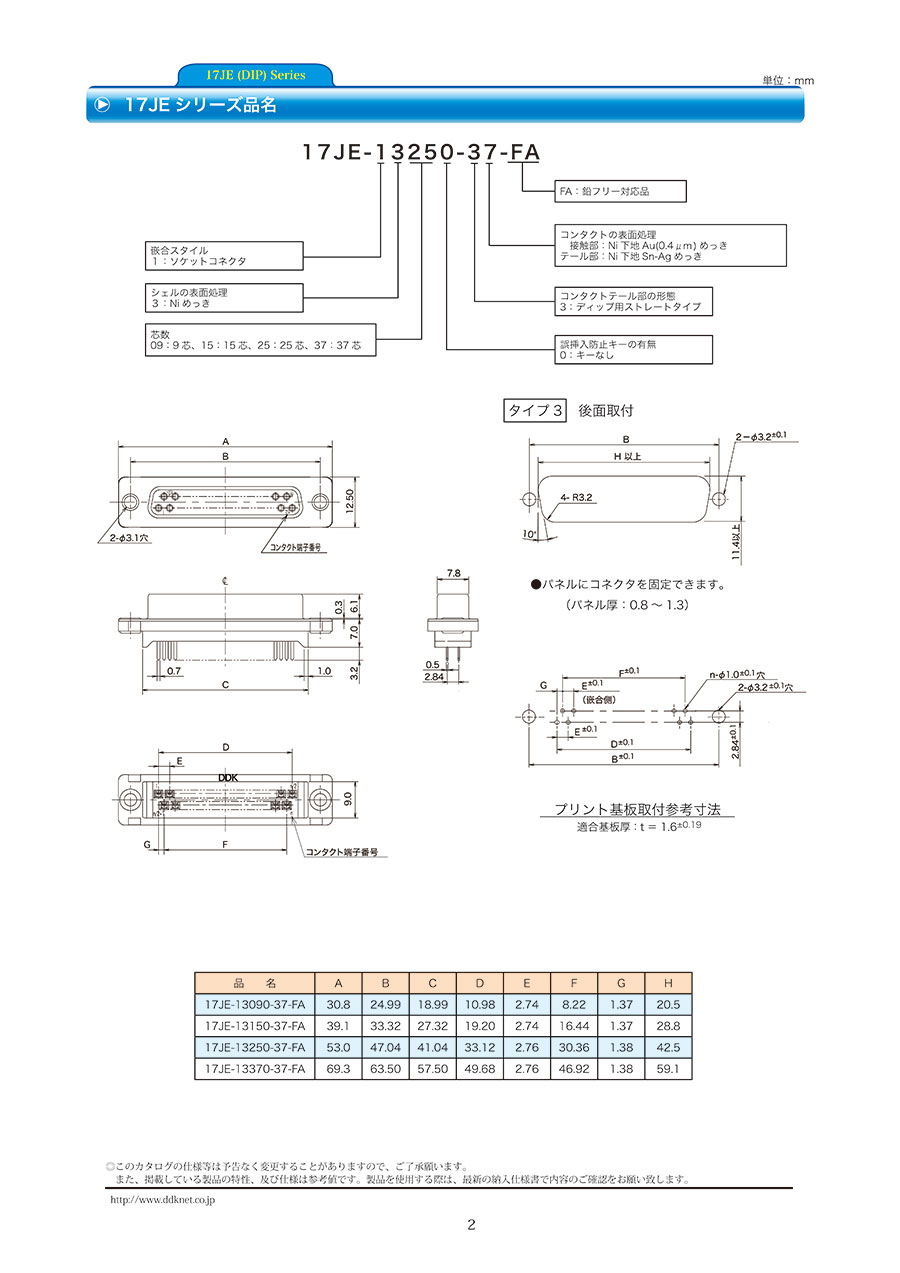

17JE シリーズ

17JE-13□□□-37-FA

外形図

後面取付（パネルにコネクタ固定できる:パネル厚は0.8〜1.3）

プリント基盤取付参考寸法

品名	A	B	C	D	E	F	G	H
17JE-13090-37-FA	30.8	24.99	18.99	10.98	2.74	8.22	1.37	20.5
17JE-13150-37-FA	39.1	33.32	27.32	19.20	2.74	16.44	1.37	28.8
17JE-13250-37-FA	53.0	47.04	41.04	33.12	2.76	30.36	1.38	42.5
17JE-13370-37-FA	69.3	63.50	57.50	49.68	2.76	46.92	1.38	59.1

17JE-13□□□-37(D23x)-FA

寸法図/コンタクト端子番号／フロントシェル、インシュレーター、コンタクト

パネル取付穴参考図（後面取付時）

プリント基板取付け参考寸法

品名	芯数	A	B	C	D	E	F	G	H	J	K	L
17JE-13090-37(D23x)-FA	9	30.80	24.99	16.30	18.99	10.98	2.74	8.22	1.37	31.99	32.59	18.50
17JE-13150-37(D23x)-FA	15	39.10	33.32	24.64	27.32	19.20	2.74	16.44	1.37	40.32	40.92	26.80
17JE-13250-37(D23x)-FA	25	53.00	47.04	38.35	41.04	33.12	2.76	30.36	1.38	54.04	56.64	40.50
17JE-13370-37(D23x)-FA	37	69.30	63.50	54.80	57.50	49.68	2.76	46.92	1.38	70.50	71.11	57.00

※ D23xについて

デビエーション
ロックピン、四角ナット嵌合固定台装着および接着剤塗布品
嵌合固定台のMねじサイズ
（D23A）:M2.6×0.45ねじ
（D23B）:M3×0.5ねじ
（D23C）:#4-40UNCねじ

製品仕様

定格電圧	AC300V（r.m.s.）
定格電流	5A／コンタクト
耐電圧	AC1,000V（r.m.s.）1分間
絶縁抵抗	DC500Vで1,000MΩ以上
接触抵抗	15mΩ以下
使用温度	－25℃～＋85℃

材質/表面処理

部品名	材質/処理
ブロック	ポリアミド樹脂（UL94V-0）／黒色
シェル	鋼／Niめっき
コンタクト	銅合金／接触部：Ni 下地 Au(0.4μm) めっき、　　　　　テール部：Ni 下地 Sn-Ag めっき
アイレット	黄銅／Niめっき

特長

コンタクト数は 9 芯、15 芯、25 芯、37 芯。
コンタクトはプレス品で表面処理は接触部に Ni 下地 Au（0.4 μm）めっき、テール部は、Sn-Ag めっきが標準。
相手側との嵌合を固定するために嵌合固定台、六角ナットを取り付けることができ、これによりプリント基板と金属シェルのアースを接続させることができ EMI 対策に有効。

型番リスト

表示件数

型番

17JE-13090-37-FA

ピン数	デビエーション	デビエーション(嵌合/取付ネジ種類)	RoHS?	最小発注数量

コネクタ本体のみ

無

1個

通常単価(税別) (税込単価)	通常出荷日

328円262円
( 288円 )

在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

17シリーズ（Dsubタイプ）のストレートDIPタイプコネクタ。
【特長】
・プリント基板に直接実装するディップタイプコネクタで、プリント基板に垂直に実装することが可能。
・ソケットコネクタのみ。
・プリント基板のスルーホールに半田ディップで回路と接続し、ネジで固定が可能。
・シェルサイズは、09、15、25、37の4種類あり、コンタクト数は、9芯、15芯、25芯、37芯。
・機器装置などのインタフェースに使用。

カタログ

カタログ (見開き版)
