日本圧着端子製造

棒状端子・板状端子（AF形）【1～1000個入り】

Name: 棒状端子・板状端子（AF形）【1～1,000個入り】
Brand: 日本圧着端子製造
SKU: 222000499457
Rating: 3 (1 reviews)

カタログ |

一部SALE 2025/12/26まで
数量スライド割引
当日出荷可能

平均満足度3.0

この商品のレビューをみる（1件）

この商品のFAQをみる（1件）

通常単価(税別): 52円～17,358円特別価格

税込単価: 57円～19,094円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本圧着端子製造

ビニル絶縁付丸形端子（ストレート形・F形）

4.3

通常価格(税別)： 9円 (税込価格：10円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本圧着端子製造

角先開形端子（A形）

4.3

通常価格(税別)： 9円 (税込価格：10円)

通常出荷日：在庫品1日目

JST独特の無酸素銅を使用し導電率・防食性・防蝕性能に優れた圧着端子。【特長】...

詳細情報を確認する

種類
裸圧着端子

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が5型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

棒状端子の外観

棒状端子の外形図

形番	規格	寸法（mm)							適用電線範囲			適用圧着工具
形番	規格	0d₂	L	F	E	0D	0d₁	板厚	単線(mm)	撚線(mm²)	AWG⑻	手動	空気圧式	油圧式
TUB-0.5		1.2	14.0	10.0	4.0	2.2	1.0	0.5	0.35～0.7	0.2～0.5	26～22	YHT-2622	YA-1,YA-2JYAT-1A YAT-2A,YAD-1A YAD-2A	BCT-0514L
TUB-1.25	UL	1.9	17.0	12.0	5.0	3.4	1.6	0.8	0.57～1.44	0.25～1.65	22～16	YHT-2210	YA-1,YA-2 YAT-1A,YAT-2A YA-4 YAD-1A,YAD-2A YAT-4A YAD-4A
TUB-2	UL	1.9	17.0	12.0	5.0	4.1	2.3	0.8	1.14～1.82	1.04～2.63	16～14
TUB-5.5	UL	2.7	20.0	14.0	6.0	5.7	3.7	1.0	1.82～2.89	2.63～6.64	12～10

板状端子（AF形）の外観

板状端子（AF形）の外形図

形番	規格	寸法（mm）							適用電線範囲			適用圧着工具
形番	規格	B	L	G	E	0D	0d₁	T	単線(mm)	撚線(mm²)	AWG(#)	手動	空気圧式	油圧式
1.25-AF2.3B	UL	2.3	15.0	10.0	4.8	3.4	1.7	0.8	0.57～1.44	0.25～1.6	22～16	YHT-2210	YA-1,YA-2YAT-1A,YAT-2AYA-4YAD-1A,YAD-2AYAT-4A YAD-4A	BCT-0514L
1.25-2AF	UL	3.4	15.0	10.2	4.8	3.4	1.7	0.8	0.57～1.44	0.25～1.6	22～16
2-1AF	UL	2.8	13.3	9.0	4.3	4.1	2.3	0.8	1.14～1.82	1.04～2.6	16～14
5.5-1AF	UL	2.8	16.2	10.0	6.2	5.6	3.4	1.0	1.82～2.89	2.63～6.6	12～10
5.5-AFW	UL	4.5	25.4	18.6	6.8	5.6	3.4	1.0	1.82～2.89	2.63～6.6	12～10

開発秘話

創業者・高橋悌二が「クリンプして接続する通電用端子」のことを「圧着端子」と命名し、国産初の製品を製造。このネーミングは、業界に普及していきました。

型番リスト

表示件数

型番

注文停止中

形状

内径

(φ)

外径

(mm)

全長

(mm)

適合電線サイズ

(AWG)

代表規格

外形D

(mm)

トラスココード

RoHS?

最小発注数量

ブレード型	1.7	3.4	15	#22～16	UL	2.3	-	-	1パック 1000個入り
ブレード型	2.3	4.1	13.3	#16～14	UL	2.8	-	-	1パック 1000個入り
棒型	1	2.2	14	#26～22	-	1.2	422-6054	10	10個
棒型	1.7	3.4	17	#22～16	UL	1.9	422-6062	-	1パック 1000個入り
棒型	3.7	5.7	20	#12～10	UL	2.7	422-6089	-	1パック 500個入り

通常単価(税別) (税込単価)	通常出荷日

17,358円 ( 19,094円 )	在庫品1日目当日出荷可能
12,162円3,040円 ( 3,344円 )	在庫品1日目当日出荷可能
52円 ( 57円 )	在庫品1日目当日出荷可能
9,393円 ( 10,332円 )	在庫品1日目当日出荷可能
11,485円 ( 12,634円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

JST独特の無酸素銅を使用し導電率・防食性・防蝕性能に優れた圧着端子。
【特長】
・棒状端子：舌部が棒状の裸圧着端子。
・板状端子（AF形）：舌部が板状の裸圧着端子。
・材質はJST独特の無酸素銅を使用。
・導電率・ネバりの点で優れ、電気的、機械的にも他の銅材に見られない最高の性能を示す。
・防蝕性のよい電機すずめっきとの処理により、めっきの定着性が最良の状態になり、電気抵抗が低く防蝕性能がより改善。
・大部分の標準品種には完全自動ろう付け機による良質のろう付けをおこなっています。大きな力で加圧されるろう付け部分は端子の性能を左右します。
【用途】
・主に差し込み形端子台への配線用。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

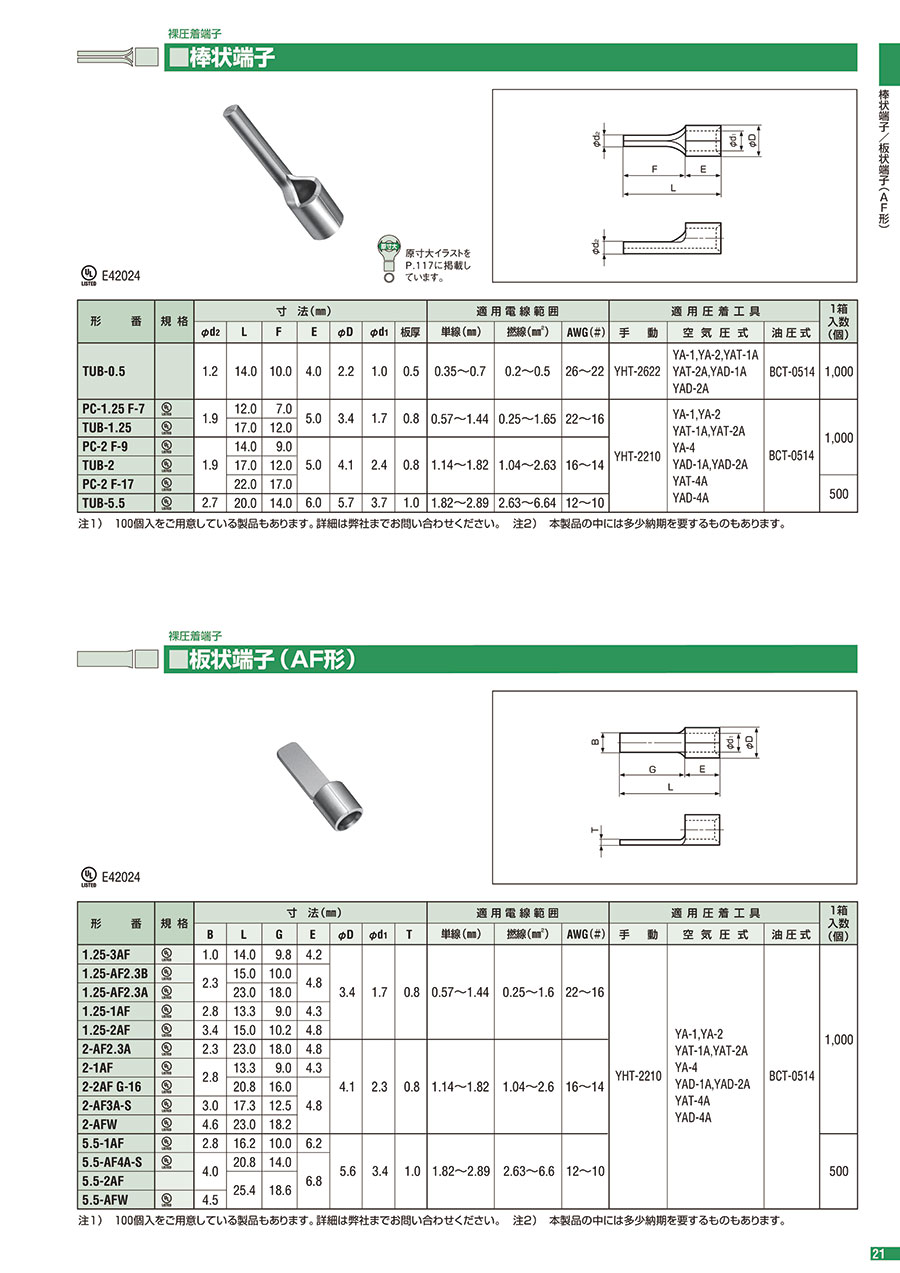

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。
ミスミ
SS300R　UL規格　小径
300V　小径・ロボットケーブル(UL対応)。コストパフォーマンス・柔軟性に優れ、多くのシーンで使いやすいケーブルです。
ミスミ
CAT5e STP（より線／単線）自由長 LANケーブル

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

棒状端子・板状端子（AF形）のレビュー

3平均満足度：3.01件のレビュー

星5
0%
星4
0%
星3
100%
星2
0%
星1
0%

端子配線

満足度：3.02019/06/12

先の太さ、長さを　理解してチョイスしないとユニットの受け側が先が小さくてはまらないとか　頭が太すぎて入らないという　事が...もっと読む

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Q棒端子は2本かしめが可能でしょうか？

2本圧着は可能ですが、電線が端子バレル内に挿入できることが必須です。また同種の軟銅電線での組合せとなり、引張強度はその条件での実力です。(2本圧着の規格値はございません。)

この商品を見た人は、こんな商品も見ています

	今見ている商品棒状端子・板状端子（AF形）	銅線用絶縁被覆付板状形圧着端子	銅線用裸圧着端子板状タイプ（AP形）	絶縁付圧着端子棒状端子	銅線用絶縁被覆付圧着端子棒状形端子（ストレート形）	裸圧着端子棒状端子（バリュー品）
メーカー	日本圧着端子製造	大同端子製造	大同端子製造	ミスミ	大同端子製造	ミスミ
通常価格	52円-	6,445円	6,022円 -	2,063円 -	5,939円	1,086円 -
通常出荷日	在庫品1日目	在庫品1日目	在庫品1日目〜	在庫品1日目	在庫品1日目	在庫品1日目
種類	裸圧着端子	絶縁付圧着端子	裸圧着端子	絶縁付圧着端子	絶縁付圧着端子	裸圧着端子
