日本圧着端子製造

ビニル・ナイロン絶縁付突き合わせ形接続子【1～500個入り】

カタログ |

数量スライド割引
当日出荷可能

通常単価(税別): 21円～14,431円

税込単価: 23円～15,874円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本圧着端子製造

通常出荷日：在庫品1日目

耐熱性・耐寒性・耐油性・耐炎性・絶縁性に優れたビニル・ナイロン材を使用した圧着...

種類
絶縁付圧着端子
全長 (mm)
22.7
代表規格
UL / CSA

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が4型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

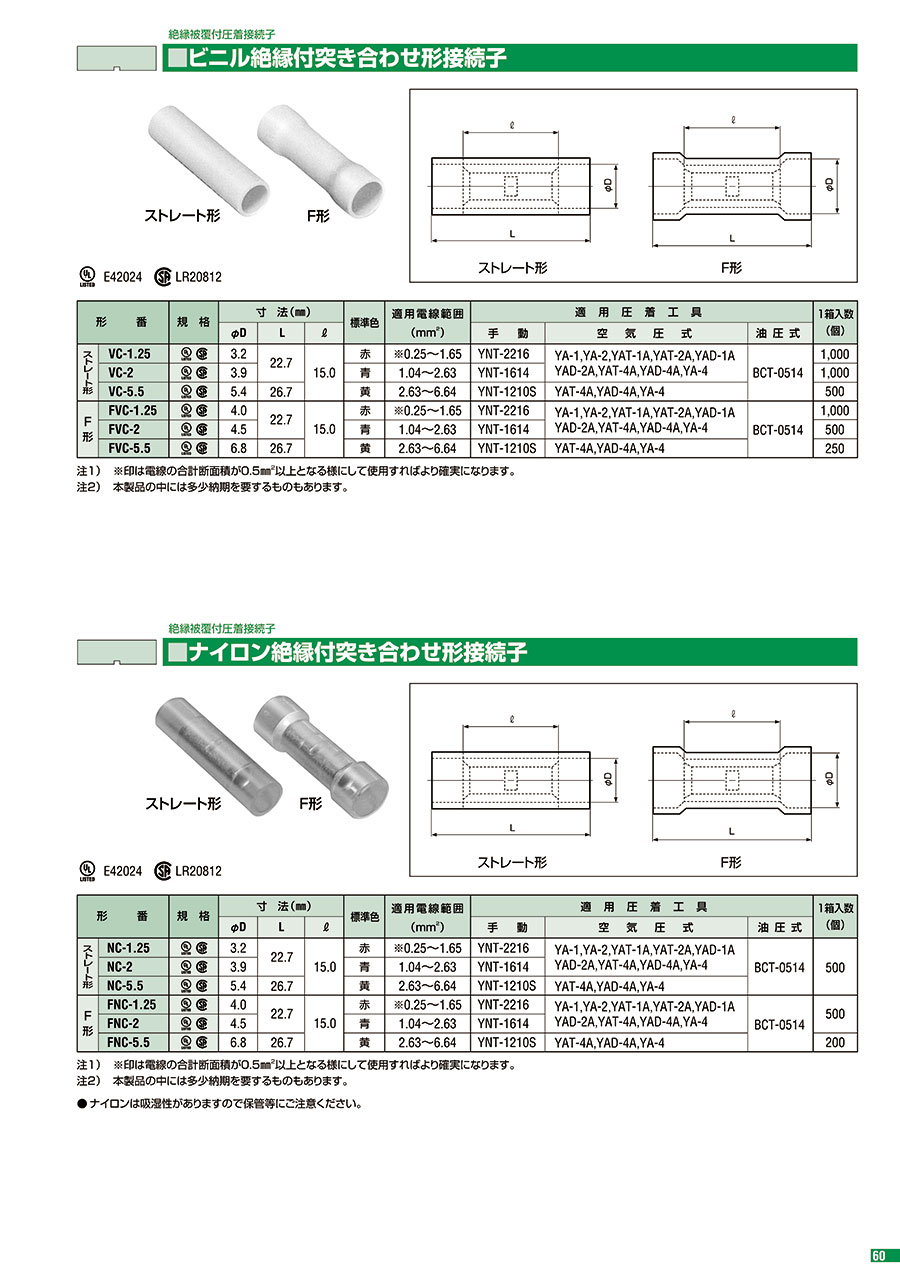

ビニル絶縁付突き合わせ形接続子ストレート形の外観

ビニル絶縁付突き合わせ形接続子F形の外観

ビニル絶縁付突き合わせ形接続子ストレート形の外形図

ビニル絶縁付突き合わせ形接続子F形の外形図

形番		規格	寸法（mm)			標準色	適用靈線範囲 (mm²)	適用圧着工具
形番		規格	φD	L	l	標準色	適用靈線範囲 (mm²)	手動	空気圧式	油圧式
ストレート形	VC-1.25	UL・CSA	3.2	22.7	15.0	赤	※0.25～1.65	YNT-2216	YA-1,YA-2J,YAT-1AJ,YAT-2AJ,YAD-1A,YAD-2A,YAT-4AJ,YAD-4AJ,YA-4	BCT-0514
	VC-2	UL・CSA	3.9	22.7		青	1.04～2.63	YNT-1614
	VC-5.5	UL・CSA	5.4	26.7		黄	2.63～6.64	YNT-1210S	YAT-4A，YAD-4A，YA-4
F形	FVC-1.25	UL・CSA	4.0	22.7	15.0	赤	※0.25～1.65	YNT-2216	YA-1，YA-2，YAT-1A，YAT-2A，YAD-1A YAD-2A，YAT-4A，YAD-4A，YA-4	BCT-0514
	FVC-2	UL・CSA	4.5	22.7		青	1.04～2.63	YNT-1614	YA-1，YA-2，YAT-1A，YAT-2A，YAD-1A YAD-2A，YAT-4A，YAD-4A，YA-4
	FVC-5.5	UL・CSA	6.8	26.7		黄	2.63～6.64	YNT-1210S	YAT-4A，YAD-4A，YA-4

※ 印は電線の合計断面積が　0.5mm²以上となるようにして使用すればより確実になります。

製品仕様

ナイロン絶縁付突き合わせ形接続子ストレート形の外観

ナイロン絶縁付突き合わせ形接続子F形の外観

ナイロン絶縁付突き合わせ形接続子ストレート形の外形図

ナイロン絶縁付突き合わせ形接続子F形の外形図

形番		規格	寸法（mm)			標準色	適用電線範囲（mm²）	適用圧着工具
形番		規格	φD	L	l	標準色	適用電線範囲（mm²）	手動	空気圧式	油圧式
ストレート形	NC-1.25	UL・CSA	3.2	22.7	15.0	赤	※0.25～1.65	YNT-2216	YA-1,YA-2,YAT-1A,YAT-2A,YAD-1A YAD-2A,YAT-4A,YAD-4A,YA-4	BCT-0514
	NC-2	UL・CSA	3.9	22.7		青	1.04～2.63	YNT-1614	YA-1,YA-2,YAT-1A,YAT-2A,YAD-1A YAD-2A,YAT-4A,YAD-4A,YA-4
	NC-5.5	UL・CSA	5.4	26.7		黄	2.63～6.64	YNT-1210S	YAT-4A,YAD-4A,YA-4
F形	FNC-1.25	UL・CSA	4.0	22.7	15.0	赤	※0.25～1.65	YNT-2216	YA-1,YA-2,YAT-1A,YAT-2A,YAD-1A YAD-2A,YAT-4A,YAD-4A,YA-4	BCT-0514
	FNC-2	UL・CSA	4.5	22.7		青	1.04～2.63	YNT-1614	YA-1,YA-2,YAT-1A,YAT-2A,YAD-1A YAD-2A,YAT-4A,YAD-4A,YA-4
	FNC-5.5	UL・CSA	6.8	26.7		黄	2.63～6.64	YNT-1210S	YAT-4A,YAD-4A,YA-4

※ 印は電線の合計断面積が　0.5mm²以上となるようにして使用すればより確実になります。
ナイロンは吸湿性があるので保管等に注意。

開発秘話

創業者・高橋悌二が「クリンプして接続する通電用端子」のことを「圧着端子」と命名し、国産初の製品を製造。このネーミングは、業界に普及していきました。

型番リスト

表示件数

型番

形状

絶縁部素材

絶縁被覆(色)

適用電線範囲

(mm²)

内径d1（Φ）

(mm)

トラスココード

RoHS?

最小発注数量

[その他] F形	ビニル	赤	0.25～1.65	4.0	-	10	10個
[その他] F形	ビニル	青	1.04～2.63	4.5	-	10	10個
[その他] ストレート形	[ナイロン] ナイロン	赤	0.25～1.65	3.2	-	-	1パック 500個入り
[その他] ストレート形	ビニル	赤	0.25～1.65	3.2	-	10	10個

通常単価(税別) (税込単価)	通常出荷日

23円 ( 25円 )	在庫品1日目当日出荷可能
24円 ( 26円 )	在庫品1日目当日出荷可能
14,431円 ( 15,874円 )	在庫品1日目当日出荷可能
21円 ( 23円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

耐熱性・耐寒性・耐油性・耐炎性・絶縁性に優れたビニル・ナイロン材を使用した圧着端子。
【特長】
・ビニル絶縁付突き合わせ形：絶縁体と突合せ形の接続子を組み合わせたもの。絶縁体はビニル樹脂。
・ナイロン絶縁付突き合わせ形：絶縁体と突合せ形の接続子を組み合わせたもの。絶縁体はナイロン樹脂。
・導電率・ネバりの点で優れ、電気的、機械的にも他の銅材に見られない最高の性能。
・材質はJST独特の無酸素銅を使用し、防食性のよい電機すずめっきと、JSTが開発した特殊処理済み。
・大部分の標準品種には完全自動ろう付け機による良質のろう付けをおこなっています。大きな力で加圧されるろう付け部分は端子の性能を左右します。
【用途】
・主に機器内配線及び屋内配線の電線相互の終端接続用。
