ビニル・ナイロン絶縁付ギボシ接続子【1～1000個入り】
- 通常単価(税別)
- 22円～39,768円特別価格
- 税込単価
- 24円～43,745円特別価格
電気抵抗が低く防蝕性能が優れている絶縁付ギボシ接続子（汎用圧着端子）。【特長】・防食性のよい電機すずめ...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

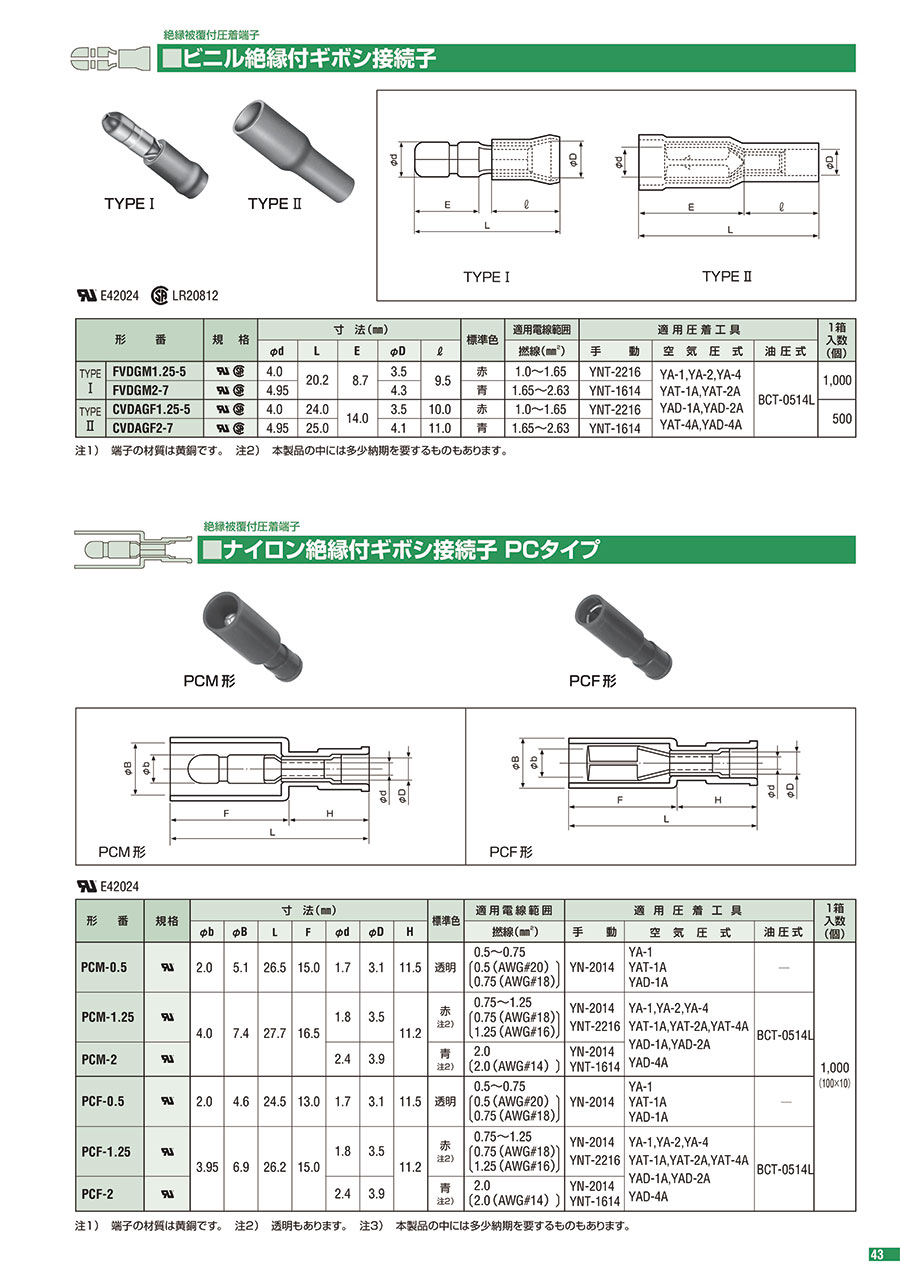

ビニル絶縁付ギボシ接続子の仕様
TYPE Ⅰ
TYPE Ⅱ
規格
| 形番 | 規格 | 寸法(mm) | 標準色 | 適用電線範囲 | 適用圧着工具 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| φd | L | E | φD | l | 撚線(mm2) | 手動 | 空気圧式 | 油圧式 | ||||
| TYPEⅠ | FVDGM1.25-5 | RU・CSA | 4.0 | 20.2 | 8.7 | 3.5 | 9.5 | 赤 | 1.0～1.65 | YNT-2216 | YA-1,YA-2,YA-4 YAT-1A,YAT-2A YAD-1A,YAD-2A YAT-4A,YAD-4A | BCT-0514L |
| FVDGM2-7 | RU・CSA | 4.95 | 4.3 | 青 | 1.65～2.63 | YNT-1614 | ||||||
| TYPEⅡ | CVDAGF1.25-5 | RU・CSA | 4.0 | 24.0 | 14.0 | 3.5 | 10.0 | 赤 | 1.0～1.65 | YNT-2216 | ||
| CVDAGF2-7 | RU・CSA | 4.95 | 25.0 | 4.1 | 11.0 | 青 | 1.65～2.63 | YNT-1614 | ||||
- ※ 端子の材質は黄銅。
- ※ TYPEⅠ、Ⅱ、規格と連携
ナイロン絶縁付ギボシ接続子 PCタイプの仕様
PCM形
PCF形
規格
| 形番 | 規格 | 寸法(mm) | 標準色 | 適用電線範囲 | 適用圧着工具 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| φb | φB | L | F | φd | φD | H | 撚線(mm2) | 手動 | 空気圧式 | 油圧式 | |||
| PCM-0.5 | RU | 2.0 | 5.1 | 26.5 | 15.0 | 1.7 | 3.1 | 11.5 | 透明 | 0.5〜0.75 0.5(AWG#20) 0.75(AWG#18) | YN-2014 | YA-1 YAT-1A YAD-1A | ― |
| PCM-1.25 | RU | 4.0 | 7.4 | 27.7 | 16.5 | 1.8 | 3.5 | 11.2 | 赤 ※3 | 0.75〜1.25 0.75(AWG#18) 1.25(AWG#16) | YN-2014 YNT-2216 | YA-1,YA-2,YA-4 YAT-1A,YAT-2A,YAT-4A YAD-1A,YAD-2A YAD-4A | BCT-0514L |
| PCM-2 | RU | 2.4 | 3.9 | 青 ※3 | 2.0 2.0(AWG#14) | YN-2014 YNT-1614 | |||||||
| PCF-0.5 | RU | 2.0 | 4.6 | 24.5 | 13.0 | 1.7 | 3.1 | 11.5 | 透明 | 0.5〜0.75 0.5(AWG#20) 0.75 (AWG#18) | YN-2014 | YA-1 YAT-1A YAD-1A | ― |
| PCF-1.25 | RU | 3.95 | 6.9 | 26.2 | 15.0 | 1.8 | 3.5 | 11.2 | 赤 ※3 | 0.75 〜1.25 0.75(AWG#18) 1.25 (AWG#16) | YN-2014 YNT-2216 | YA-1,YA-2,YA-4 YAT-1A,YAT-2A,YAT-4A YAD-1A,YAD-2A YAD-4A | BCT-0514L |
| PCF-2 | RU | 2.4 | 3.9 | 青 ※3 | 2.0 2.0(AWG#14) | YN-2014 YNT-1614 | |||||||
※3 透明もあり
開発秘話
創業者・高橋悌二が「クリンプして接続する通電用端子」のことを「圧着端子」と命名し、
国産初の製品を製造。このネーミングは、業界に普及していきました。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
19,172円 ( 21,089円 ) | 6日目 |
30,062円 ( 33,068円 ) | 在庫品1日目当日出荷可能 |
22円 ( 24円 ) | 在庫品1日目当日出荷可能 |
39,768円 ( 43,745円 ) | 6日目 |
20,963円 ( 23,059円 ) | 在庫品1日目当日出荷可能 |
20,764円 ( 22,840円 ) | 在庫品1日目当日出荷可能 |
20,920円18,828円 ( 20,711円 ) | 在庫品1日目当日出荷可能 |
21,263円 ( 23,389円 ) | 在庫品1日目当日出荷可能 |
21,364円 ( 23,500円 ) | 在庫品1日目当日出荷可能 |
20,920円 ( 23,012円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
電気抵抗が低く防蝕性能が優れている絶縁付ギボシ接続子（汎用圧着端子）。
【特長】
・防食性のよい電機すずめっきと、JST開発の特殊処理を行うことで、めっきの定着性が最良の状態。
・大部分の標準品種には完全自動ろう付け機による良質のろう付けをおこなっています。大きな力で加圧されるろう付け部分は端子の性能を左右します。
・絶縁物には耐熱性・耐寒性・耐油性・耐炎性・絶縁性に優れたビニル・ナイロン材を使用。
・ビニル絶縁付ギボシ接続子：オス端子メス端子を差し込んで接続する接続子で、絶縁体はビニル樹脂。
・ナイロン絶縁付ギボシ接続子PCタイプ：オス・メス端子を差し込み接続する接続子、絶縁体はナイロン樹脂。
【用途】
・主に脱着を必要とする電線相互接続用。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
