日本圧着端子製造

重ね合わせ用スリーブ（P形）【100個入り】

Name: 重ね合わせ用スリーブ（P形）【100個入り】
Brand: 日本圧着端子製造
SKU: 222000499312
Rating: 5 (1 reviews)

カタログ |

一部SALE 2025/12/26まで
数量スライド割引
当日出荷可能

平均満足度5.0

この商品のレビューをみる（1件）

この商品のFAQをみる（1件）

通常単価(税別): 1,087円～6,507円特別価格

税込単価: 1,196円～7,158円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本圧着端子製造

絶縁被覆付圧着接続子閉端接続子

通常価格(税別)： 13円 (税込価格：14円)

通常出荷日：在庫品1日目

電線相互を圧着接続する重ね合わせ形の接続子。【特長】・重ね合わせ用スリーブ（P...

詳細情報を確認する

種類
裸圧着端子
形状
スリーブ

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が6型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

※規格

※寸法図

形番	規格	寸法（mm)			適用電線範囲 (mm²)	適用圧着工具
形番	規格	L	φD	φd1	適用電線範囲 (mm²)	手動	空気圧式	油圧式
P-1.25	UL・CSA	8.0	3.3	1.7	0.25～1.65	YHT-2210	YA-1,YA-2 YAT-1A,YAT-2A YAD-1A,YAD-2A YAT-4A,YAD-4A YA-4	BCT-0514
P2	UL・CSA・JIS	8.0	4.1	2.3	1.04～2.63
P5.5	UL・CSA・JIS	8.5	5.4	3.4	2.63～6.64
P8	UL・CSA・JIS	9.5	7.0	4.5	6.64～10.52	YHT-8S	YAT-4A,YAD-4A YA-4,YA-5	YPT-60N,YPT-150-1,BCT-0514,BCT-860L,BCT-8150（本体）YF-1,E-4（ヘッド）YET-60-1,YET-150-1
P14	UL・CSA・JIS	11.0	8.9	5.8	10.52～16.78	―	YAT-4A,YAD-4A YA-4,YA-5
P22	UL・CSA・JIS	13.5	11.3	7.7	16.78～26.66	―	YA-5	YPT-60N,YPT-150-1,BCT-860N,BCT-8150（本体）YF-1,E-4（ヘッド）YET-60-1,YET-150-1（P60のみ YET-300-1,YET-300N　使用可）
P38	UL・CSA・JIS	16.5	13.2	9.4	26.66～42.42
P60	UL・CSA・JIS	19.0	15.3	11.4	42.42～60.57
P70	UL・CSA・JIS	19.0	17.5	13.3	60.57～76.28	―	―	YPT-150-1,BCT-8150（本体）YF-1,E-4（ヘッド）YET-150-1,YET-300-1,YET-300N
P80	UL・CSA・JIS	19.5	19.5	14.5	76.28～96.3
P100	UL・CSA・JIS	20.0	22.1	16.4	96.3～117.2
P150	UL・CSA・JIS	27.0	26.4	19.5	117.2～152.05
P200	UL・CSA・JIS	32.0	32.4	24.0	192.6～242.27			（本体）YF-1,E-4 （ヘッド）YET-300-1,YET-300N
P325	UL・CSA・JIS	37.0	37.0	28.0	242.27～325			（本体）YF-1,E-4 （ヘッド）YET-300-1,YET-300N

※ 適用電線は断面積合計を示している。

開発秘話

創業者・高橋悌二が「クリンプして接続する通電用端子」のことを「圧着端子」と命名し、国産初の製品を製造。このネーミングは、業界に普及していきました。

型番リスト

表示件数

型番

内径

(φ)

外径

(mm)

全長

(mm)

代表規格

適用電線範囲

(mm²)

トラスココード

RoHS?

最小発注数量

2.3	4.1	8	UL / JIS / CSA	1.04～2.63	-	-	1パック 100個入り
3.4	5.4	8.5	UL / JIS / CSA	2.63～6.64	-	-	1パック 100個入り
4.5	7	9.5	UL / JIS / CSA	6.64～10.52	-	-	1パック 100個入り
5.8	8.9	11	UL / JIS / CSA	10.52～16.78	-	-	1パック 100個入り
7.7	11.3	13.5	UL / JIS / CSA	16.78～26.66	-	10	1パック 100個入り
1.7	3.3	8	UL / CSA	0.25～1.65	422-5333	10	1パック 100個入り

通常単価(税別) (税込単価)	通常出荷日

1,917円 ( 2,109円 )	在庫品1日目当日出荷可能
1,087円 ( 1,196円 )	在庫品1日目当日出荷可能
3,135円2,508円 ( 2,759円 )	在庫品1日目当日出荷可能
3,865円 ( 4,252円 )	在庫品1日目当日出荷可能
6,507円4,229円 ( 4,652円 )	在庫品1日目当日出荷可能
1,441円1,152円 ( 1,267円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

電線相互を圧着接続する重ね合わせ形の接続子。
【特長】
・重ね合わせ用スリーブ（P形／汎用圧着接続子）。
・材質はJST独特の無酸素銅を使用。
・導電率・ネバりの点で優れ、電気的、機械的にも他の銅材に見られない最高の性能。
・防蝕性のよい電機すずめっきとの処理により、めっきの定着性が最良の状態になり、電気抵抗が低く防蝕性能がより改善。
・大部分の標準品種には完全自動ろう付け機による良質のろう付けをおこなっています。大きな力で加圧されるろう付け部分は端子の性能を左右します。
・電気抵抗が低く防蝕性能が優れている。
【用途】
・主に機器内配線及び屋内配線の電線相互の終端接続用。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

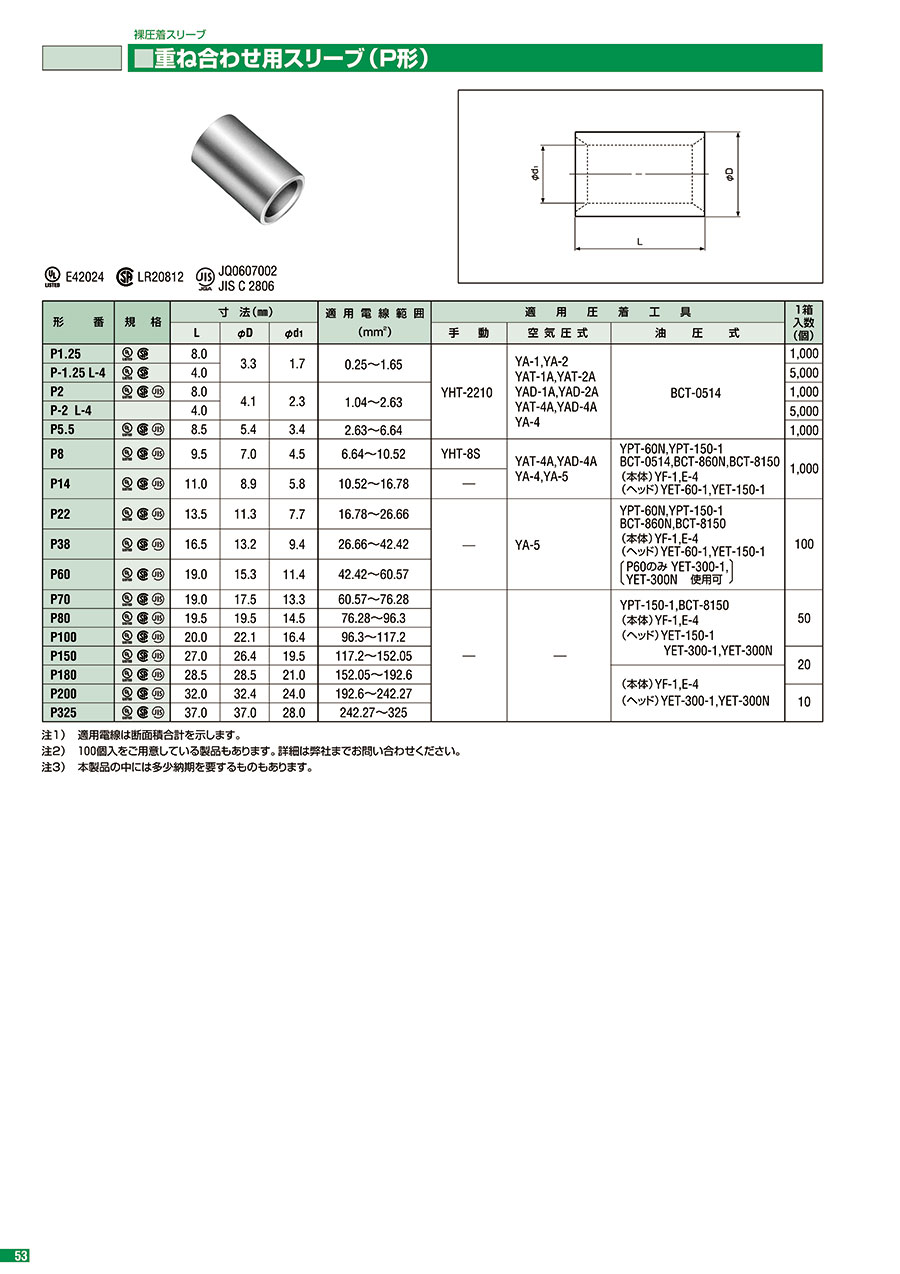

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。
ミスミ
SS300R　UL規格　小径
300V　小径・ロボットケーブル(UL対応)。コストパフォーマンス・柔軟性に優れ、多くのシーンで使いやすいケーブルです。
ミスミ
CAT5e STP（より線／単線）自由長 LANケーブル

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

重ね合わせ用スリーブ（P形）のレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

業務用

満足度：5.02017/11/20

業務用で購入しました。急に入用になったのですが通常のお取引先に在庫が無く困っていたところこちらで手配でき早急に届いたの...もっと読む

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Q突合せ用スリーブ(B形)との違いは何でしょうか？

重ね合せ用スリーブ（P型）は複数本の電線圧着がUL規格にて認定されていますが、突合せ用スリーブ（B型）では複数本の電線圧着については認定されていません。
