日本圧着端子製造

丸形端子（R形）【1～1000個入り】

Name: 丸形端子（R形）【1～1,000個入り】
Brand: 日本圧着端子製造
SKU: 222000499266
Rating: 4.6 (24 reviews)

カタログ |

一部SALE 2025/12/26まで
数量スライド割引
一部当日出荷可能

4.6

平均満足度4.6

この商品のレビューをみる（24件）

この商品のFAQをみる（2件）

通常単価(税別): 9円～17,755円特別価格

税込単価: 10円～19,531円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本圧着端子製造

ビニル絶縁付丸形端子（ストレート形・F形）

4.3

通常価格(税別)： 9円 (税込価格：10円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本圧着端子製造

角先開形端子（A形）

4.3

通常価格(税別)： 9円 (税込価格：10円)

通常出荷日：在庫品1日目

取付孔が一つの汎用裸圧着端子。【特長】・材質はJST独特の無酸素銅を使用。・導...

詳細情報を確認する

種類
裸圧着端子
形状
丸型

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
最小発注数量は、型番により異なります。型番リストをご確認ください。
1パック品は、記載数量個数がバラ状態で入っています。

未確定：候補が82型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

製品仕様

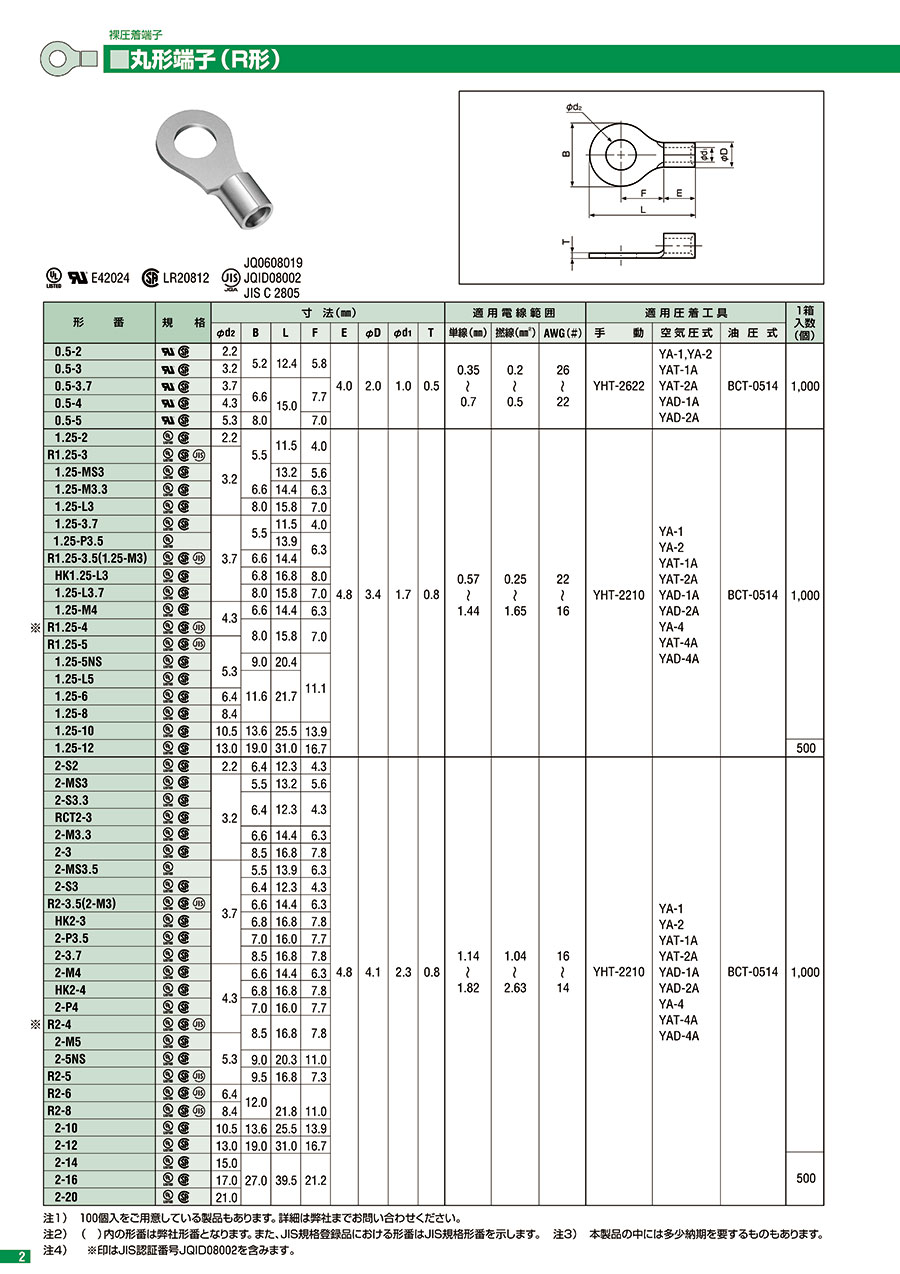

丸形端子（R形）の外観と寸法図A

丸形端子（R形）の外観と寸法図B

丸形端子（R形）の外観と寸法図C

開発秘話

創業者・高橋悌二が「クリンプして接続する通電用端子」のことを「圧着端子」と命名し、
国産初の製品を製造。このネーミングは、業界に普及していきました。

型番リスト

表示件数

型番

内径

(φ)

外径

(mm)

全長

(mm)

適合電線サイズ

(AWG)

代表規格

内径d1（Φ）

(mm)

外形D

(mm)

RoHS?

最小発注数量

2.2	5.2	12.4	#26～22	UL / CSA	1.0	2.0	10	1パック 100個入り
3.7	6.6	15	#26～22	UL / CSA	1.0	2.0	-	1パック 1000個入り
4.3	6.6	15	#26～22	UL / CSA	1.0	2.0	10	50個
5.3	8	15	#26～22	UL / CSA	1.0	2.0	10	50個
2.2	5.5	11.5	#22～16	UL / CSA	1.7	3.4	-	1パック 100個入り
3.7	5.5	11.5	#22～16	UL / CSA	1.7	3.4	10	1パック 100個入り
8.4	11.6	21.7	#22～16	UL / CSA	1.7	3.4	-	1パック 100個入り
4.3	6.6	14.4	#22～16	UL / CSA	1.7	3.4	10	1パック 100個入り
10.5	13.6	25.5	#16～14	UL / CSA	2.3	4.1	10	1パック 100個入り
13	19	31	#16～14	UL / CSA	2.3	4.1	-	1パック 100個入り
4.3	6.6	14.4	#16～14	UL / CSA	2.3	4.1	10	1パック 100個入り
5.3	8.5	16.8	#16～14	UL / CSA	2.3	4.1	10	10個
3.2	5.5	13.2	#16～14	UL / CSA	2.3	4.1	10	1パック 100個入り
5.3	10.3	18.6	#12	UL / CSA	2.7	4.8	10	10個
6.4	10.3	18.6	#12	UL / CSA	2.7	4.8	-	1パック 1000個入り
4.3	8	17.8	#12	UL / CSA	2.7	4.8	-	1パック 100個入り
5.3	8	17.8	#12	UL / CSA	2.7	4.8	-	1パック 100個入り
3.2	9.5	19.8	#12～10	UL / CSA	3.4	5.6	-	1パック 100個入り
5.3	8	19.1	#12～10	UL / CSA	3.4	5.6	10	10個
13	19.2	32.4	#12～10	UL / CSA	3.4	5.6	-	1パック 100個入り
3.7	7.2	15.7	#12～10	UL / CSA	3.4	5.6	-	1パック 1000個入り
4.3	7.2	15.7	#12～10	UL / CSA	3.4	5.6	-	1パック 100個入り
4.3	12	23.8	#8	UL / CSA	4.5	7.1	-	1パック 100個入り
4.3	8	21.8	#8	UL / CSA	4.5	7.1	10	1パック 100個入り
5.3	9	22.3	#8	UL / CSA	4.5	7.1	10	10個
6.4	9.6	22.6	#8	UL / CSA	4.5	7.1	10	1パック 100個入り
13	20	33.5	#8	UL / CSA	4.5	7.1	10	5個
5.3	9	28.3	#6	UL / CSA	5.8	9.0	-	1パック 100個入り
6.4	9.6	28.6	#6	UL / CSA	5.8	9.0	-	1パック 100個入り
8.4	11.5	30.8	#6	UL / CSA	5.8	9.0	-	1パック 100個入り
17	31.6	51.5	#6	UL / CSA	5.8	9.0	-	1パック 100個入り
5.3	16.5	33.7	#4	UL / CSA	7.7	11.5	-	1パック 100個入り
5.3	9.5	28.7	#4	UL / CSA	7.7	11.5	-	1パック 100個入り
17	30	51.5	#4	UL / CSA	7.7	11.5	-	1パック 100個入り
6.4	12	30	#4	UL / CSA	7.7	11.5	-	1パック 100個入り
8.4	12	30	#4	UL / CSA	7.7	11.5	-	1パック 100個入り
5.3	22	42.7	#2	UL / CSA	9.4	13.3	-	1パック 100個入り
6.4	15.5	38	#2	UL / CSA	9.4	13.3	-	1パック 100個入り
8.4	15.5	38	#2	UL / CSA	9.4	13.3	-	1パック 100個入り
10.5	15.5	38	#2	UL / CSA	9.4	13.3	-	1パック 100個入り
6.4	22	49.7	#1/0	UL / CSA	11.4	15.5	-	1パック 50個入り
8.4	16	46.7	#1/0	UL / CSA	11.4	15.5	-	1パック 50個入り
10.5	16	46.7	#1/0	UL / CSA	11.4	15.5	-	1パック 50個入り
8.4	24	51	#2/0	UL / CSA	13.3	17.5	-	1パック 50個入り
13	27	54.2	#3/0	UL / CSA	14.5	19.5	-	1パック 25個入り
13	38.5	69	#350MCM	UL / CSA	21.0	28.5	-	20個
3.2	5.5	11.5	#22～16	UL / JIS / CSA	1.7	3.4	10	1パック 100個入り
3.7	6.6	14.4	#22～16	UL / JIS / CSA	1.7	3.4	-	1パック 100個入り
4.3	8	15.8	#22～16	UL / JIS / CSA	1.7	3.4	10	1パック 100個入り
5.3	8	15.8	#22～16	UL / JIS / CSA	1.7	3.4	10	1パック 100個入り
3.7	6.6	14.4	#16～14	UL / JIS / CSA	2.3	4.1	-	1パック 100個入り
4.3	8.5	16.8	#16～14	UL / JIS / CSA	2.3	4.1	10	1パック 100個入り
5.3	9.5	16.8	#16～14	UL / JIS / CSA	2.3	4.1	-	1パック 100個入り
6.4	12	21.8	#16～14	UL / JIS / CSA	2.3	4.1	-	1パック 100個入り
8.4	12	21.8	#16～14	UL / JIS / CSA	2.3	4.1	-	1パック 100個入り
4.3	9.5	19.8	#12～10	UL / JIS / CSA	3.4	5.6	10	1パック 100個入り
5.3	9.5	19.8	#12～10	UL / JIS / CSA	3.4	5.6	10	1パック 100個入り
6.4	12	25.8	#12～10	UL / JIS / CSA	3.4	5.6	10	1パック 100個入り
8.4	15	28	#12～10	UL / JIS / CSA	3.4	5.6	10	1パック 100個入り
10.5	15	28	#12～10	UL / JIS / CSA	3.4	5.6	10	1パック 100個入り

通常単価(税別) (税込単価)	通常出荷日

774円541円 ( 595円 )	在庫品1日目当日出荷可能
6,992円 ( 7,691円 )	在庫品1日目当日出荷可能
12円 ( 13円 )	在庫品1日目当日出荷可能
9円 ( 10円 )	在庫品1日目当日出荷可能
1,837円 ( 2,021円 )	在庫品1日目当日出荷可能
610円 ( 671円 )	在庫品1日目当日出荷可能
1,520円 ( 1,672円 )	在庫品1日目当日出荷可能
757円 ( 833円 )	在庫品1日目当日出荷可能
2,009円1,506円 ( 1,657円 )	在庫品1日目当日出荷可能
2,512円 ( 2,763円 )	在庫品1日目当日出荷可能
1,542円 ( 1,696円 )	在庫品1日目当日出荷可能
52円 ( 57円 )	在庫品1日目当日出荷可能
1,628円 ( 1,791円 )	在庫品1日目当日出荷可能
59円 ( 65円 )	在庫品1日目当日出荷可能
16,780円 ( 18,458円 )	在庫品1日目当日出荷可能
1,184円 ( 1,302円 )	在庫品1日目当日出荷可能
1,788円 ( 1,967円 )	在庫品1日目当日出荷可能
4,955円 ( 5,451円 )	5日目
64円 ( 70円 )	在庫品1日目当日出荷可能
3,443円 ( 3,787円 )	在庫品1日目当日出荷可能
16,199円 ( 17,819円 )	在庫品1日目当日出荷可能
2,883円 ( 3,171円 )	在庫品1日目当日出荷可能
3,733円 ( 4,106円 )	在庫品1日目当日出荷可能
3,038円 ( 3,342円 )	在庫品1日目当日出荷可能
79円 ( 87円 )	在庫品1日目当日出荷可能
3,284円 ( 3,612円 )	在庫品1日目当日出荷可能
108円 ( 119円 )	在庫品1日目当日出荷可能
6,505円 ( 7,156円 )	在庫品1日目当日出荷可能
5,866円 ( 6,453円 )	在庫品1日目当日出荷可能
4,837円 ( 5,321円 )	在庫品1日目当日出荷可能
10,599円 ( 11,659円 )	在庫品1日目当日出荷可能
7,909円 ( 8,700円 )	在庫品1日目当日出荷可能
8,206円 ( 9,027円 )	在庫品1日目当日出荷可能
17,755円 ( 19,531円 )	在庫品1日目当日出荷可能
8,524円 ( 9,376円 )	在庫品1日目当日出荷可能
8,599円 ( 9,459円 )	在庫品1日目当日出荷可能
11,889円 ( 13,078円 )	在庫品1日目当日出荷可能
10,606円 ( 11,667円 )	在庫品1日目当日出荷可能
11,193円8,954円 ( 9,849円 )	在庫品1日目当日出荷可能
11,893円 ( 13,082円 )	在庫品1日目当日出荷可能
9,679円 ( 10,647円 )	在庫品1日目当日出荷可能
9,018円 ( 9,920円 )	在庫品1日目当日出荷可能
8,847円 ( 9,732円 )	在庫品1日目当日出荷可能
10,865円 ( 11,952円 )	在庫品1日目当日出荷可能
7,527円6,021円 ( 6,623円 )	在庫品1日目当日出荷可能
811円 ( 892円 )	5日目
1,667円 ( 1,834円 )	在庫品1日目当日出荷可能
903円 ( 993円 )	在庫品1日目当日出荷可能
454円 ( 499円 )	在庫品1日目当日出荷可能
1,542円 ( 1,696円 )	在庫品1日目当日出荷可能
1,970円 ( 2,167円 )	在庫品1日目当日出荷可能
1,542円 ( 1,696円 )	在庫品1日目当日出荷可能
1,029円 ( 1,132円 )	在庫品1日目当日出荷可能
2,257円 ( 2,483円 )	在庫品1日目当日出荷可能
1,569円1,255円 ( 1,381円 )	在庫品1日目当日出荷可能
2,064円 ( 2,270円 )	在庫品1日目当日出荷可能
1,311円1,048円 ( 1,153円 )	在庫品1日目当日出荷可能
2,082円 ( 2,290円 )	在庫品1日目当日出荷可能
2,791円 ( 3,070円 )	在庫品1日目当日出荷可能
2,974円 ( 3,271円 )	在庫品1日目当日出荷可能

基本情報

基本情報

取付孔が一つの汎用裸圧着端子。
【特長】
・材質はJST独特の無酸素銅を使用。
・導電率・ネバりの点で優れ、電気的、機械的にも他の銅材に見られない最高の性能。
・JSTの標準品種はすべて防蝕性のよい電気すずめっきをおこなっています。この処理により、めっきの定着性が最良の状態となり、電気抵抗が低く防蝕性能がより改善されています。
・大部分の標準品種には完全自動ろう付け機による良質のろう付けをおこなっています。大きな力で加圧されるろう付け部分は端子の性能を左右します。
【用途】
・主に電力機器内部及び機器相互の配線用。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
最小発注数量は、型番により異なります。型番リストをご確認ください。
1パック品は、記載数量個数がバラ状態で入っています。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
裸圧着端子丸型
大同端子製造製。<br />幅広いラインナップとJIS規格取得済丸型裸圧着端子。<br />100個入りパック品及び、箱入り販売をご用意。
ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。
ミスミ
SS300R　UL規格　小径
300V　小径・ロボットケーブル(UL対応)。コストパフォーマンス・柔軟性に優れ、多くのシーンで使いやすいケーブルです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

丸形端子（R形）のレビュー

4.6平均満足度：4.624件のレビュー

星5
67%
星4
29%
星3
4%
星2
0%
星1
0%

400Vの電源に

満足度：4.02019/01/08

設備の移動が急遽必要になったときに短納期で入手できるのは非常にありがたいですしかし、もう少し少量で購入できると嬉しいで...もっと読む

2人が参考にしています。

制御盤の電気配線

満足度：5.02023/02/07

丸形とＹ形と両方使用者の好みで購入しています。メーカーにこだわりはないですが、このところ品薄が続き、他店では欲しいサイズ...もっと読む

0人が参考にしています。

配線用

満足度：5.02023/01/24

以前使っていた物が無くなったのでこちらに変更しました。特にかわりわないけど価格が少々あがりました。

0人が参考にしています。

アース端子

満足度：5.02022/11/29

機械のアース端子の固定に使用してます。補修なので少量で手に入るのは大変便利です。

0人が参考にしています。

機器配線工事

満足度：4.02022/09/29

機器配線時の電線制作に使用しています。値段も安価で満足しています。

0人が参考にしています。

24件全て見る

よくあるご質問（FAQ）

Q裸圧着端子の耐熱温度はどれぐらいですか？

裸圧着端子の耐熱温度は 90℃です。

Q丸形端子(R形)をAC1500Vで使用することは可能ですか？

裸端子には定格電圧の設定はございません。ご使用の際は、電線の定格電圧が十分満足している状態であること、端子としては端子部と他の部品または金属部分との空間距離(絶縁距離)を1500Vに満足する構造にして頂くことが必要です。
