角先開形端子（A形）【1～1000個入り】
未確定：候補が20型番あります。
商品情報
製品仕様

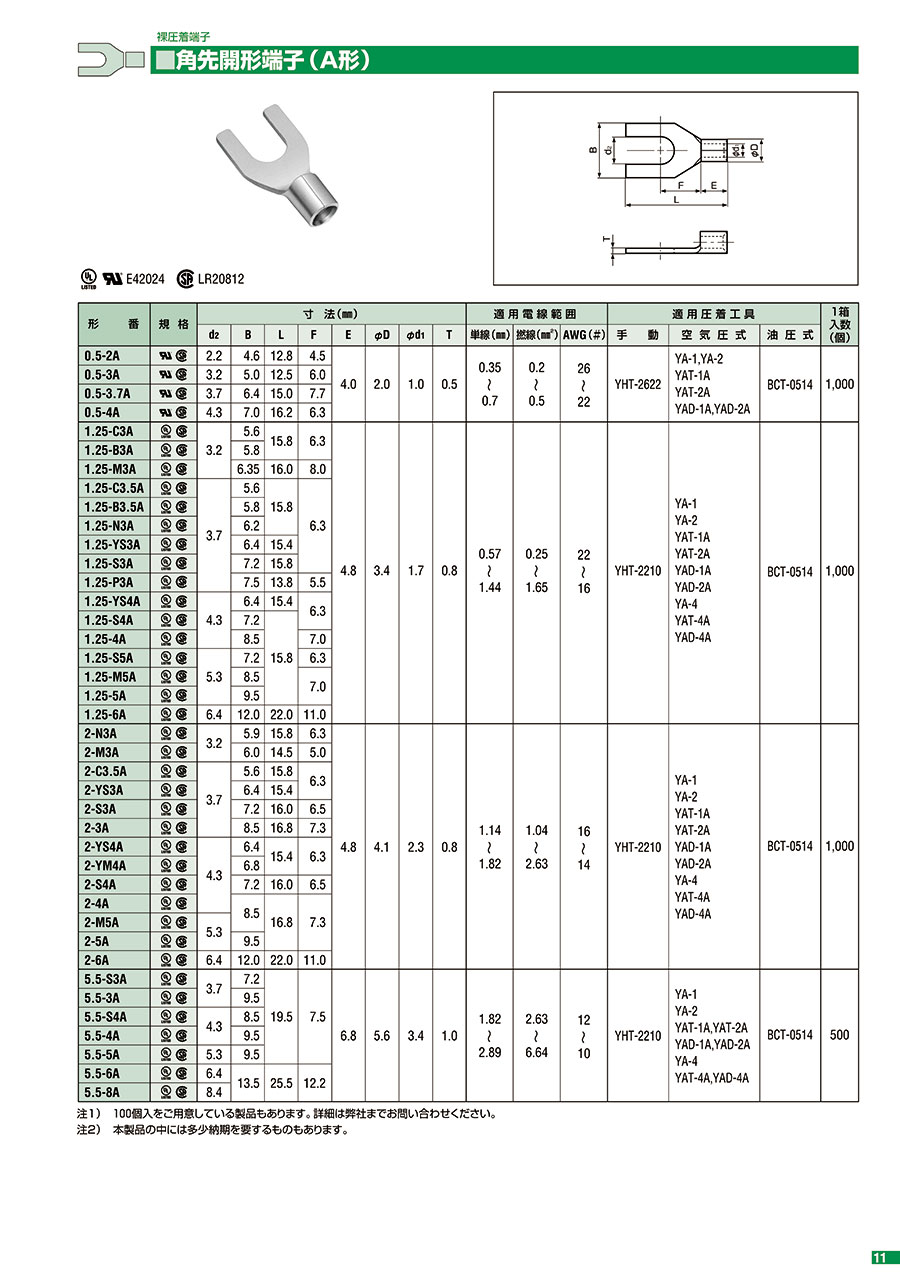

寸法図
規格
| 形 番 | 規格 | 寸法(mm) | 適用電線範囲 | 通用圧着工貝 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d2 | B | L | F | E | φD | φd1 | T | 単線(mm2) | 燃線（mm2) | AWG(#) | 手動 | 空気圧式 | 油圧式 | ||
| 0.5-2A | RL・CSA | 2.2 | 4.6 | 12.8 | 4.5 | 4.0 | 2.0 | 1.0 | 0.5 | 0.35～0.7 | 0.2～0.5 | 26～22 | YHT-2622 | YA-1,YA-2 YAT-1A YAT-2A YAD-1A,YAD-2A | BCT-0514L |
| 0.5-3A | RL・CSA | 3.2 | 5.0 | 12.5 | 6.0 | ||||||||||
| 0.5-3.7A | RL・CSA | 3.7 | 6.4 | 15.0 | 7.7 | ||||||||||
| 0.5-4A | RL・CSA | 4.3 | 7.0 | 16.2 | 6.3 | ||||||||||
| 1.25-C3A | UL・CSA | 3.2 | 5.6 | 15.8 | 6.3 | 4.8 | 3.4 | 1.7 | 0.8 | 0.57～1.44 | 0.25～1.65 | 22～16 | YHT-2210 | YA-1 YA-2 YAT-1A YAT-2A YAD-1A YAD-2A YA-4 YAT-4A YAD-4A | BCT-0514L |
| 1.2S-B3A | UL・CSA | 5.8 | |||||||||||||
| 1.25-C3.5A | UL・CSA | 3.7 | 5.6 | 15.8 | 6.3 | ||||||||||
| 1.25-B3.5A | UL・CSA | 5.8 | |||||||||||||
| 1.25-N3A | UL・CSA | 6.2 | |||||||||||||
| 1.25-YS3A | UL・CSA | 6.4 | 15.4 | ||||||||||||
| 1.25-S3A | UL・CSA | 7.2 | 15.8 | ||||||||||||
| 1.25-YS4A | UL・CSA | 4.3 | 6.4 | 15.4 | 6.3 | ||||||||||
| 1.25-S4A | UL・CSA | 7.2 | 15.8 | ||||||||||||
| 1.25-4A | UL・CSA | 8.5 | 7.0 | ||||||||||||
| 1.25-5A | UL・CSA | 5.3 | 9.5 | ||||||||||||
| 1.25-6A | UL・CSA | 6.4 | 12.0 | 22.0 | 11.0 | ||||||||||
| 2-N3A | UL・CSA | 3.2 | 5.9 | 15.8 | 6.3 | 4.8 | 4.1 | 2.3 | 0.8 | 1.14～1.82 | 1.14～2.63 | 16～14 | YHT-2210 | YA-1 YA-2 YAT-1A YAT-2A YAD-1A YAD-2A YA-4 YAT-4A YAD-4A | BCT-0514L |
| 2-C3.5A | UL・CSA | 3.7 | 5.6 | 15.8 | 6.3 | ||||||||||
| 2-YS3A | UL・CSA | 6.4 | 15.4 | ||||||||||||
| 2-YS4A | UL・CSA | 4.3 | 6.4 | 15.4 | 6.3 | ||||||||||
| 2-YM4A | UL・CSA | 6.8 | |||||||||||||
| 2-S4A | UL・CSA | 7.2 | 16.0 | 6.5 | |||||||||||
| 2-4A | UL・CSA | 8.5 | 16.8 | 7.3 | |||||||||||
| 2-M5A | UL・CSA | 5.3 | |||||||||||||
| 2-5A | UL・CSA | 9.5 | |||||||||||||
| 2-6A | UL・CSA | 6.4 | 12.0 | 22.0 | 11.0 | ||||||||||
| 5.5-S4A | UL・CSA | 4.3 | 8.5 | 19.5 | 7.5 | 6.8 | 5.6 | 3.4 | 1.0 | 1.82～2.89 | 2.63～6.64 | 12～10 | YHT-2210 | YA-1 YA-2 YAT-1A,YAT-2A YAD-1A,YAD-2A YA-4 YAT-4A,YAD-4A | BCT-0514L |
| 5.5-5A | UL・CSA | 5.3 | 9.5 | ||||||||||||
| 5.5-6A | UL・CSA | 6.4 | 13.5 | 25.5 | 12.2 | ||||||||||
- ※ 寸法図、規格と連携
開発秘話
創業者・高橋悌二が「クリンプして接続する通電用端子」のことを「圧着端子」と命名し、
国産初の製品を製造。このネーミングは、業界に普及していきました。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
652円 ( 717円 ) | 在庫品1日目当日出荷可能 |
9,122円 ( 10,034円 ) | 在庫品1日目当日出荷可能 |
8,549円 ( 9,404円 ) | 在庫品1日目当日出荷可能 |
3,697円 ( 4,067円 ) | 5日目 |
59円 ( 65円 ) | 在庫品1日目当日出荷可能 |
1,319円 ( 1,451円 ) | 在庫品1日目当日出荷可能 |
6,836円 ( 7,520円 ) | 在庫品1日目当日出荷可能 |
8,113円 ( 8,924円 ) | 在庫品1日目当日出荷可能 |
1,034円 ( 1,137円 ) | 在庫品1日目当日出荷可能 |
8,003円 ( 8,803円 ) | 在庫品1日目当日出荷可能 |
2,110円 ( 2,321円 ) | 在庫品1日目当日出荷可能 |
578円 ( 636円 ) | 在庫品1日目当日出荷可能 |
9円 ( 10円 ) | 在庫品1日目当日出荷可能 |
1,961円 ( 2,157円 ) | 在庫品1日目当日出荷可能 |
3,944円 ( 4,338円 ) | 5日目 |
751円 ( 826円 ) | 在庫品1日目当日出荷可能 |
760円 ( 836円 ) | 在庫品1日目当日出荷可能 |
700円 ( 770円 ) | 在庫品1日目当日出荷可能 |
64円 ( 70円 ) | 在庫品1日目当日出荷可能 |
5,814円 ( 6,395円 ) | 5日目 |
詳細情報
基本情報
舌部が先開き形の汎用角先開形圧着端子。
【特長】
・材質はJST独特の無酸素銅を使用。
・導電率・ネバりの点で優れ、電気的、機械的にも他の銅材に見られない最高の性能。
・防蝕性のよい電機すずめっきとの処理により、めっきの定着性が最良の状態になり、電気抵抗が低く防蝕性能がより改善。
・大部分の標準品種には完全自動ろう付け機による良質のろう付けをおこなっています。大きな力で加圧されるろう付け部分は端子の性能を左右します。
【用途】
・主に電力機器内部の配線用。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品担当おすすめ
角先開形端子（A形）のレビュー
制禦盤の配線用に
5
5.02020/09/03
いつも使っており、在庫が不足したため購入しました。色々なサイズが有り、好みで選べるのは大変ありがたいです。
1人が参考にしています。
ハーネス加工部品として
5
5.02019/03/27
ハーネス加工を行っており、その加工で突合せ用スリーブ（B形）と併用しています。通常、お得意先様から支給されていますが必要...もっと読む
1人が参考にしています。
設備の配線に使用しました
4
4.02021/03/10
商社経由より納期が早く非常に助かりました。価格も商社と同等で満足しています。
0人が参考にしています。
配線に使用
5
5.02020/08/05
機器の配線に使用
大量に使用するため価格も安いこれを使用している
0人が参考にしています。
配線用
4
4.02019/12/03
配線用に使用しました。性能、納期ともに満足しています。値段ももう少し下がれば大量に購入したいです。
0人が参考にしています。
よくあるご質問（FAQ）
Qボルト及びナット締結時に平座金を省略しても良いでしょうか？
A
電流容量が小さな箇所に用いる場合で実使用上支障がないと判断される場合についても省略してはいけません。
