日本圧着端子製造

YLコネクタ（中継接続用コネクタ）【1～500個入り】

Name: YLコネクタ（中継接続用コネクタ）【1～500個入り】
Brand: 日本圧着端子製造
SKU: 222000498984
Rating: 4.5 (6 reviews)

カタログ |

一部SALE 2025/12/26まで
数量スライド割引
当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（6件）

この商品のFAQをみる（1件）

通常単価(税別): 20円～6,336円特別価格

税込単価: 22円～6,970円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本圧着端子製造

SMコネクタ（中継接続用コネクタ）

4.2

通常価格(税別)： 11円 (税込価格：12円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本圧着端子製造

VHコネクタ（プリント基板用コネクタ）

4.7

通常価格(税別)： 52円 (税込価格：57円)

通常出荷日：在庫品1日目

4.5mmピッチ中継接続用ナイロンコネクタ（インナーロック）。【特長】・定...

詳細情報を確認する

コネクタ形状
角型
コネクタシリーズ頭文字
Y・Z
Y・Z
YL
用途
ケーブル接続
許容電圧 (V)
AC／DC300
電線接続方法
圧着
接続方向
ストレート
保護機能(耐環境性)
無
代表規格
UL / TUV / CSA
色
白
ピッチ (mm)
4.5
適用電線範囲 (AWG)
#26～16
その他規格
PSE準拠

未確定：候補が17型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

4.5mmピッチの中継接続用コネクタ

YLコネクタ

コンタクトの不完全挿入に対し、安全設計のリテーナが使用でき、常にコンタクトを正しい固定位置に誘導し、ロックすることができる。

外形図

パネル穴の外形図

極数	リセプタクルハウジング形番	パネル板厚 (㎜)	0.7～2.0			0.7～0.8		0.9～1.3		1.4～2.0
極数	リセプタクルハウジング形番	寸法 (㎜)	A	B	C	D^±0.1	E^±0.1	D^±0.1	E^±0.1	D^±0.1	E^±0.1
2	YLR-02V		10.7	16.8	7.1	4.4	1.35	5.0	1.05	5.6	0.75
3	YLR-03V		15.3	21.3	7.1	4.4	1.35	5.0	1.05	5.6	0.75
4	YLR-04V		10.7	16.8	12.9	7.1	2.9	7.7	2.6	8.3	2.3
6	YLR-06V		15.3	21.3	12.9	7.1	2.9	7.7	2.6	8.3	2.3
8	YLR-08V		19.8	25.8	12.9	7.1	2.9	7.7	2.6	8.3	2.3
9	YLR-09V		15.3	21.3	18.2	7.1	5.55	7.7	5.25	8.3	4.95
12	YLR-12V		19.8	25.8	18.2	7.1	5.55	7.7	5.25	8.3	4.95
12	YLR-12VA		28.9	34.8	12.9	7.1	2.9	7.7	2.6	8.3	2.3
15	YLR-15V		24.4	30.3	18.2	7.1	5.55	7.7	5.25	8.3	4.95
16	YLR-16V		37.9	43.8	12.9	7.1	2.9	7.7	2.6	8.3	2.3

※ 上図の形状寸法通り、ばりなどができないように穴あけ加工をしてください。
※ 複数のパネル穴を隣接してあける場合には、パネルの強度に充分注意してください。
※ パネル穴製作の場合にはコネクタのパネル挿入方向が穴あけ加工方向と同一になるように注意してください。

ハウジング穴番号

リセプタクルハウジング

プラグハウジング

開発秘話

ELコネクタの小型化要求に伴い、開発されました。丸型コンタクトのコジリに弱い部分を改良するためボックス型コンタクトを採用し、主に白物市場で市場を拡大しました。

型番リスト

表示件数

型番

関連

適用ピン・コンタクト

極数

許容電流

(A)

商品分類

仕様

特長

トラスココード

RoHS?

最小発注数量

データシート	メス	2	AC／DC7（10）	プラグハウジング	ソケットコンタクト用	1列タイプ	413-8899	10	5個
データシート	メス	3	AC／DC6（9）	プラグハウジング	ソケットコンタクト用	1列タイプ	413-8902	10	10個
-	メス	4	AC／DC6（9）	プラグハウジング	ソケットコンタクト用	2列タイプ	413-8911	-	1パック 500個入り
データシート	メス	6	AC／DC5（8）	プラグハウジング	ソケットコンタクト用	2列タイプ	413-8929	10	10個
データシート	メス	8	AC／DC4（7）	プラグハウジング	ソケットコンタクト用	2列タイプ	413-8937	10	10個
データシート	メス	9	AC／DC4（6）	プラグハウジング	ソケットコンタクト用	3列タイプ	413-8945	10	10個
-	メス	12	AC／DC3（6）	プラグハウジング	ソケットコンタクト用	3列タイプ	413-8953	10	10個
データシート	メス	15	AC／DC3（5）	プラグハウジング	ソケットコンタクト用	3列タイプ	413-8961	10	5個
データシート	メス	16	AC／DC3（5）	プラグハウジング	ソケットコンタクト用	2列タイプ	413-8970	10	5個
-	オス	2	AC／DC7（10）	リセプタクルハウジング	ピンコンタクト用	1列タイプ	413-8988	10	10個
データシート	オス	3	AC／DC6（9）	リセプタクルハウジング	ピンコンタクト用	1列タイプ	413-8996	10	10個
-	オス	4	AC／DC6（9）	リセプタクルハウジング	ピンコンタクト用	2列タイプ	413-9003	10	30個
データシート	オス	8	AC／DC4（7）	リセプタクルハウジング	ピンコンタクト用	2列タイプ	413-9020	10	10個
データシート	オス	9	AC／DC4（6）	リセプタクルハウジング	ピンコンタクト用	3列タイプ	413-9038	10	10個
データシート	オス	12	AC／DC3（6）	リセプタクルハウジング	ピンコンタクト用	3列タイプ	413-9046	10	5個
データシート	オス	15	AC／DC3（5）	リセプタクルハウジング	ピンコンタクト用	3列タイプ	413-9054	10	5個
データシート	オス	16	AC／DC3（5）	リセプタクルハウジング	ピンコンタクト用	2列タイプ	413-9062	10	5個

通常単価(税別) (税込単価)	通常出荷日

57円 ( 63円 )	在庫品1日目当日出荷可能
59円 ( 65円 )	在庫品1日目当日出荷可能
6,336円 ( 6,970円 )	在庫品1日目当日出荷可能
66円 ( 73円 )	在庫品1日目当日出荷可能
70円 ( 77円 )	在庫品1日目当日出荷可能
74円 ( 81円 )	在庫品1日目当日出荷可能
93円 ( 102円 )	在庫品1日目当日出荷可能
110円 ( 121円 )	在庫品1日目当日出荷可能
116円 ( 128円 )	在庫品1日目当日出荷可能
59円 ( 65円 )	在庫品1日目当日出荷可能
64円 ( 70円 )	在庫品1日目当日出荷可能
20円 ( 22円 )	在庫品1日目当日出荷可能
80円 ( 88円 )	在庫品1日目当日出荷可能
86円 ( 95円 )	在庫品1日目当日出荷可能
110円 ( 121円 )	在庫品1日目当日出荷可能
128円 ( 141円 )	在庫品1日目当日出荷可能
131円85円 ( 94円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

4.5mmピッチ中継接続用ナイロンコネクタ（インナーロック）。
【特長】
・定格電流：MAX 10A（AC・DC）リテーナ使用時 7A。
・定格電圧：MAX 300V（AC・DC）。
・適用電線範囲：AWG#26～#16。
・ハウジングランスがあり、コンタクトを圧着した電線が抜けることを防止。
・インナーロック機構で、嵌合後は外力で外れることを防止。パネルに取り付け可能。
・コンタクトの不完全挿入に対し、安全設計のリテーナガ使用でき、常にコンタクトを正しい固定位置に誘導して確実にロックします。
【用途】
・家電、遊技機、照明機器、自販機の信号／電源用中継接続等に使用。

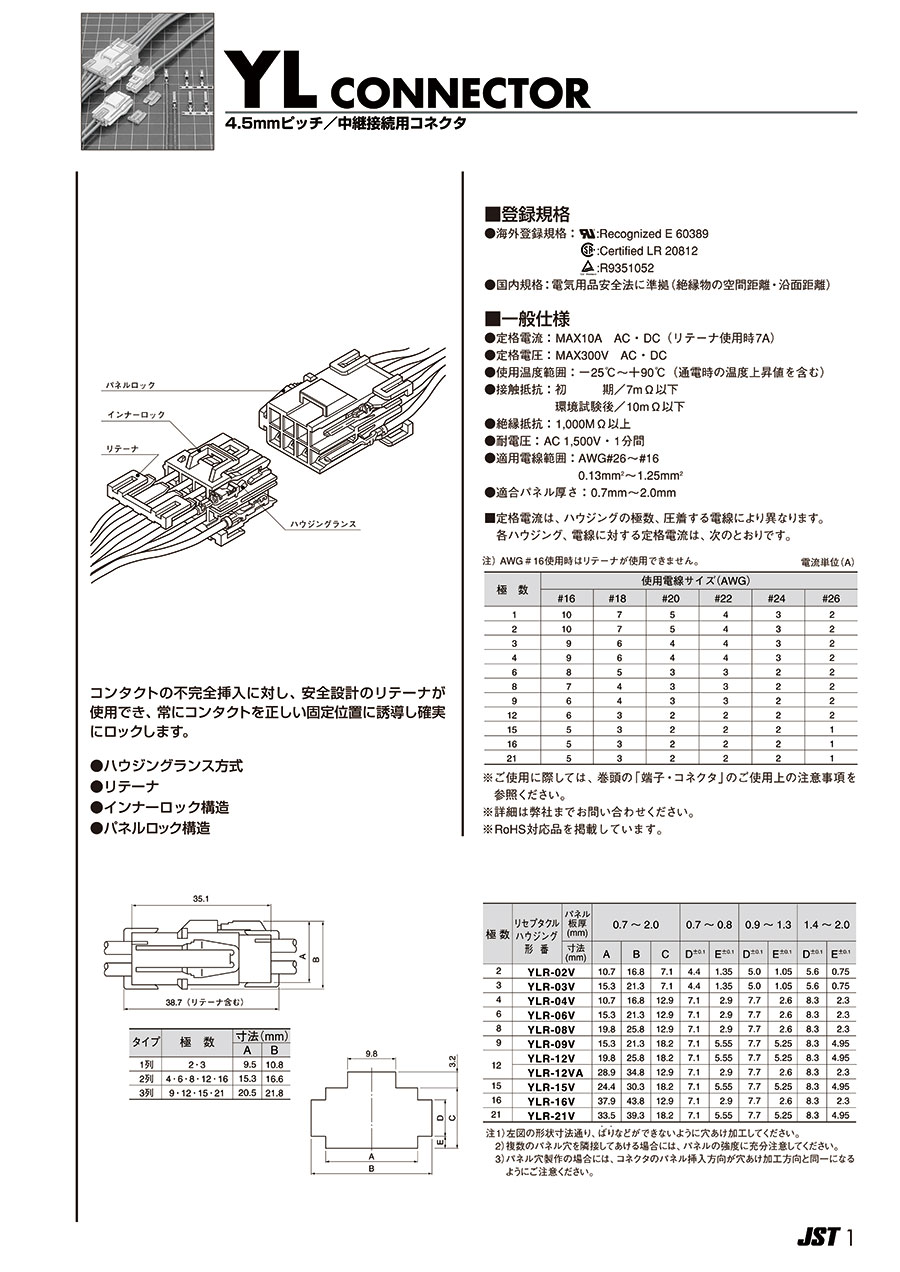

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
SS30UCR UL／CE対応
ミスミ
SS300R　UL規格　小径
SS300R　UL規格　小径・低価格
ミスミ
PRC05コネクタワンタッチ・中継タイプ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

YLコネクタ（中継接続用コネクタ）のレビュー

4.5平均満足度：4.56件のレビュー

星5
67%
星4
17%
星3
17%
星2
0%
星1
0%

検査治具

満足度：5.02023/08/08

検査治具が断線することがあるのですぐ交換できるように使っています。安いのでとても良いと思います。

0人が参考にしています。

客先に提出する承認用配線サンプル

満足度：5.02019/12/19

通常使っている商社に発注したところ納期がすぐに出てこず、納期回答ができませんでした。 MISUMIはあらかじめ納期が確定...もっと読む

0人が参考にしています。

製品に使っています

満足度：4.02019/04/23

日圧のコネクタは一般的によく使い、他でも使っていて信頼性もあるので購入しました。他のメーカーも見ましたが、入手性も考慮す...もっと読む

0人が参考にしています。

照明の保守用として

満足度：3.02019/04/23

照明で不具合があった際に保守用として購入しています。実際に使っているわけではないのですが、性能に問題はないと思います。不...もっと読む

0人が参考にしています。

現場の工事で使用

満足度：5.02019/04/23

お客様からのご指定がありましたので購入しました。いつもはSMコネクタを使うのであまりYLコネクタは使ったことはありません...もっと読む

0人が参考にしています。

6件全て見る

よくあるご質問（FAQ）

Qコンタクトを手動工具で圧着したいのですが、該当する手動工具の型番は何ですか。

表をご参照下さい。

この商品を見た人は、こんな商品も見ています

	今見ている商品 YLコネクタ（中継接続用コネクタ）	ELコネクタ（中継接続用コネクタ）	SMコネクタ（中継接続用コネクタ）	XAコネクタ（中継接続用コネクタ）	CC-Link/LT接続アクセサリフラットケーブル接続用コネクタ	CC-Link/LT接続アクセサリ VCTFケーブル接続用コネクタ
メーカー	日本圧着端子製造	日本圧着端子製造	日本圧着端子製造	日本圧着端子製造	三菱電機システムサービス	三菱電機システムサービス
通常価格	20円-	480円 -	11円 -	6円 -	4,893円 -	10,363円
通常出荷日	在庫品1日目	在庫品1日目	在庫品1日目〜	在庫品1日目	5日目	5日目
コネクタ形状	角型	角型	丸型	角型	角型	角型
コネクタシリーズ頭文字	Y・Z	D・E・F	S・T・U	V・W・X	A・B・C	A・B・C
Y・Z	YL	-	-	-	-	-
用途	ケーブル接続	ケーブル接続	ケーブル接続	ケーブル接続	ケーブル接続	ケーブル接続
許容電圧(V)	AC／DC300	AC／DC300	AC／DC250	AC／DC250	DC24	DC24
