XHコネクタ【1～50個入り】
- 通常単価(税別)
- 57円～1,866円特別価格
- 税込単価
- 63円～2,053円特別価格
2.5mmピッチ 基板対電線用ナイロンコネクタ。【特長】・定格電流：3A（AC・DC）AWG#22使用...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - こちらの商品は仕様や使い方についての技術的質問、該非判定書等の輸出用書類、環境負荷物質や生産国についてのお問合せを受け付けておりません。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

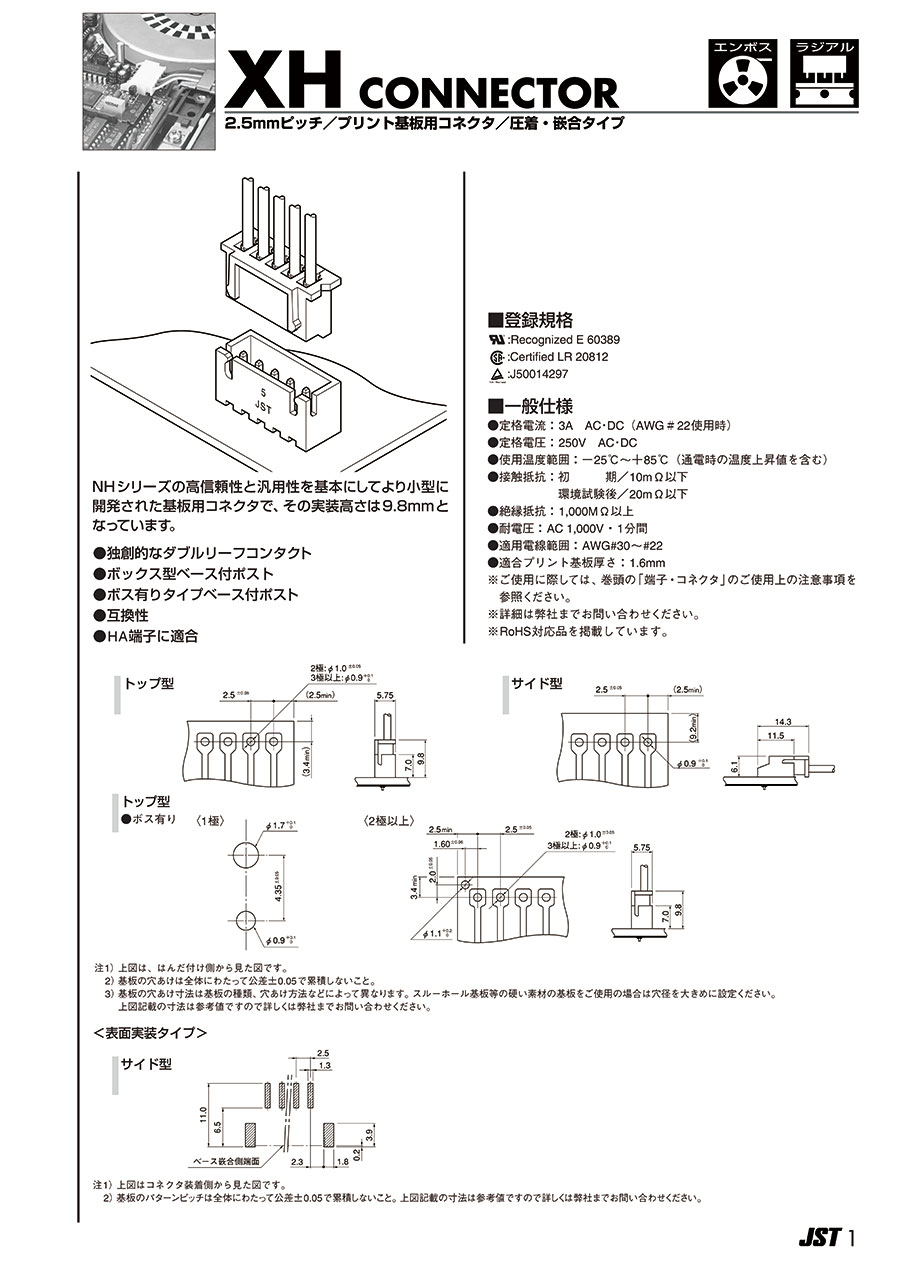

商品仕様
高い信頼性と汎用性を基本にして小型に開発された基板用コネクタ
XHコネクタ。
2.5mmピッチのプリント基板用コネクタ。
タイプ一覧
トップ型
トップ型の外形図。
サイド型
サイド型の外形図。
- ※ VRコネクタ用ベースとしてのご使用の場合は11.0maxです。
トップ型 ボス有
1極の外形図。
2極以上の外形図。
上図ははんだ付け側から見た図。
基板の穴あけは全体にわたって公差±0.05で累積しないこと。
大電流通電に際してはパターン設計を考慮ください。
基板の穴あけ寸法は基板の種類、穴あけ方法などによって異なります。上図記載の寸法は参考値です。
表面実装タイプ サイド型
表面実装タイプ サイド型の外形図。
上図は、コネクタ装着側から見た図。
基板の穴あけは全体にわたって公差±0.05で累積しないこと。
上図記載の寸法は参考値です。
外形図
ハウジングの外形図。
穴埋品
2極10.0mmピッチ穴埋品の外形図。
6極5.0mmピッチ3P以上の外形図。
| 極数 | 形番 | 寸法（mm） | ||
|---|---|---|---|---|
| A | B | C | ||
| 1 | XHP-1 | - | 3.2 | 4.8 |
| 2 | XHP-2 | 2.5 | 5.7 | 7.3 |
| 注1)2 | XHP-2(10.0)-U | 10.0 | 13.2 | 14.8 |
| 3 | XHP-3 | 5.0 | 8.2 | 9.8 |
| 4 | XHP-4 | 7.5 | 10.7 | 12.3 |
| 5 | XHP-5 | 10.0 | 13.2 | 14.8 |
| 6 | XHP-6 | 12.5 | 15.7 | 17.3 |
| 注2)6 | XHP-6(5.0)-U | 25.0 | 28.2 | 29.8 |
| 7 | XHP-7 | 15.0 | 18.2 | 19.8 |
| 8 | XHP-8 | 17.5 | 20.7 | 22.3 |
| 9 | XHP-9 | 20.0 | 23.2 | 24.8 |
| 10 | XHP-10 | 22.5 | 25.7 | 27.3 |
| 11 | XHP-11 | 25.0 | 28.2 | 29.8 |
| 12 | XHP-12 | 27.5 | 30.7 | 32.3 |
| 13 | XHP-13 | 30.0 | 33.2 | 34.8 |
| 14 | XHP-14 | 32.5 | 35.7 | 37.3 |
| 15 | XHP-15 | 35.0 | 38.2 | 39.8 |
| 16 | XHP-16 | 37.5 | 40.7 | 42.3 |
材質:ナイロン6・UL94V-0、ナチュラル（白）
注1）2極10.0mmピッチ穴埋品。UL・CSA・TUV未登録品です。
注2）6極5.0mmピッチ穴埋品。UL・CSA・TUV未登録品です。
外形図
穴埋品 トップ型
穴埋品 トップ型の外形図。
トップ型
2極の外形図。
3極以上の外形図。
サイド型
サイド型の外形図。
| 極数 | 形番 | 寸法（mm） | ||
|---|---|---|---|---|
| トップ型 | サイド型 | A | B | |
| 2 | B2B-XH-A | S2B-XH-A | 2.5 | 7.4 |
| 注2)2 | B2(10.0)B-XH-A-U | - | 10.0 | 14.9 |
| 3 | B3B-XH-A | S3B-XH-A | 5.0 | 9.9 |
| 4 | B4B-XH-A | S4B-XH-A | 7.5 | 12.4 |
| 5 | B5B-XH-A | S5B-XH-A | 10.0 | 14.9 |
| 6 | B6B-XH-A | S6B-XH-A | 12.5 | 17.4 |
| 7 | B7B-XH-A | S7B-XH-A | 15.0 | 19.9 |
| 8 | B8B-XH-A | S8B-XH-A | 17.5 | 22.4 |
| 9 | B9B-XH-A | S9B-XH-A | 20.0 | 24.9 |
| 10 | B10B-XH-A | S10B-XH-A | 22.5 | 27.4 |
| 11 | B11B-XH-A | S11B-XH-A | 25.0 | 29.9 |
| 12 | B12B-XH-A | S12B-XH-A | 27.5 | 32.4 |
| 13 | B13B-XH-A | S13B-XH-A | 30.0 | 34.9 |
| 14 | B14B-XH-A | S14B-XH-A | 32.5 | 37.4 |
| 15 | B15B-XH-A | S15B-XH-A | 35.0 | 39.9 |
| 16 | B16B-XH-A | S16B-XH-A | 37.5 | 42.4 |
| 20 | B20B-XH-A | - | 47.5 | 52.4 |
ポスト:黄銅・銅下地付すずめっき（リフロー処理）
ベース:ナイロン66・UL94V-0、ナチュラル（白）
本製品はラベルに（LF）（SN）を表示します。
注1）嵌合部端面から基板取付ピンの寸法を7.6mmにしたサイド型2～15極もあります。
注2）2極10.0ピッチ穴埋品。（UL・CSA・TUV未登録品です）
注3）NR・NRDコネクタ（圧接方式）、JQコネクタ（基盤対基板）と共用できます。
開発秘話
市場の小型化要求に伴い、NHコネクタを小型化しました。ベース付ポストへのフラックス付着の防止として、ハウジングをBOXタイプに設計しました。コンタクトも一般的な0.64角を採用しました。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
57円 ( 63円 ) | 在庫品1日目当日出荷可能 |
59円 ( 65円 ) | 在庫品1日目当日出荷可能 |
61円 ( 67円 ) | 在庫品1日目当日出荷可能 |
62円55円 ( 61円 ) | 在庫品1日目当日出荷可能 |
64円 ( 70円 ) | 在庫品1日目当日出荷可能 |
67円 ( 74円 ) | 在庫品1日目当日出荷可能 |
68円 ( 75円 ) | 在庫品1日目当日出荷可能 |
70円 ( 77円 ) | 在庫品1日目当日出荷可能 |
70円 ( 77円 ) | 在庫品1日目当日出荷可能 |
74円 ( 81円 ) | 在庫品1日目当日出荷可能 |
80円48円 ( 53円 ) | 在庫品1日目当日出荷可能 |
93円 ( 102円 ) | 在庫品1日目当日出荷可能 |
99円 ( 109円 ) | 在庫品1日目当日出荷可能 |
105円63円 ( 69円 ) | 在庫品1日目当日出荷可能 |
110円 ( 121円 ) | 在庫品1日目当日出荷可能 |
116円 ( 128円 ) | 在庫品1日目当日出荷可能 |
820円 ( 902円 ) | 在庫品1日目当日出荷可能 |
135円 ( 149円 ) | 在庫品1日目当日出荷可能 |
105円 ( 116円 ) | 1日目 |
62円 ( 68円 ) | 在庫品1日目当日出荷可能 |
65円 ( 72円 ) | 在庫品1日目当日出荷可能 |
67円 ( 74円 ) | 在庫品1日目当日出荷可能 |
70円 ( 77円 ) | 在庫品1日目当日出荷可能 |
77円53円 ( 58円 ) | 在庫品1日目当日出荷可能 |
83円 ( 91円 ) | 在庫品1日目当日出荷可能 |
89円 ( 98円 ) | 在庫品1日目当日出荷可能 |
96円 ( 106円 ) | 在庫品1日目当日出荷可能 |
102円 ( 112円 ) | 在庫品1日目当日出荷可能 |
108円 ( 119円 ) | 在庫品1日目当日出荷可能 |
113円 ( 124円 ) | 在庫品1日目当日出荷可能 |
119円 ( 131円 ) | 在庫品1日目当日出荷可能 |
502円 ( 552円 ) | 在庫品1日目当日出荷可能 |
678円610円 ( 671円 ) | 在庫品1日目当日出荷可能 |
700円630円 ( 693円 ) | 在庫品1日目当日出荷可能 |
774円 ( 851円 ) | 在庫品1日目当日出荷可能 |
883円 ( 971円 ) | 在庫品1日目当日出荷可能 |
1,136円1,022円 ( 1,124円 ) | 在庫品1日目当日出荷可能 |
1,134円 ( 1,247円 ) | 在庫品1日目当日出荷可能 |
1,355円 ( 1,491円 ) | 在庫品1日目当日出荷可能 |
1,480円 ( 1,628円 ) | 在庫品1日目当日出荷可能 |
1,530円 ( 1,683円 ) | 在庫品1日目当日出荷可能 |
1,630円 ( 1,793円 ) | 在庫品1日目当日出荷可能 |
69円 ( 76円 ) | 在庫品1日目当日出荷可能 |
1,866円 ( 2,053円 ) | 在庫品1日目当日出荷可能 |
1,852円 ( 2,037円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
2.5mmピッチ 基板対電線用ナイロンコネクタ。
【特長】
・定格電流：3A（AC・DC）AWG#22使用時、定格電圧：250V（AC・DC）。
・適用電線範囲：AWG#30～#22。
・コンタクトの接点部にカール部が前後にあり、コジリに強い構造。
・ボックス型ベース付ポストのため、ベースの端子を傷つけない構造。
・NR／NRDコネクタ（圧接）、JQコネクタ（基板対基板）とベース付ポストは共用可能。
・基板の位置決めが可能なボス有りタイプも用意。HA端子に適合可能。
【用途】
・一般、産業用機器の信号用接続で標準品として使用。
