XAコネクタ（プリント基板用コネクタ）【1～250個入り】
- 通常単価(税別)
- 50円～6,117円特別価格
- 税込単価
- 55円～6,729円特別価格
2.5mmピッチ 基板対電線用ナイロンコネクタ（強ロックタイプ）。【特長】・定格電流：3A（AC・DC...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - メーカー荷姿リール品の商品につきまして
リール芯のないテープカットでの出荷になります。メーカー梱包数と同数のご注文の場合でも、テープカット品の組み合わせとなる場合がございます。
ご了承の程お願い申し上げます。 - こちらの商品は仕様や使い方についての技術的質問、該非判定書等の輸出用書類、環境負荷物質や生産国についてのお問合せを受け付けておりません。
- 【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
ハウジングの抜け防止と嵌合時の誤挿入を防止する強ロック機構のコネクタ
XAコネクタ（プリント基板用）
2.5ピッチのプリント基板用コネクタ。はんだクラック対策や、低挿入力化で扱いやすい製品
基板レイアウト・組立レイアウト
DIPタイプ
トップ型 ボスなしの図
トップ型 ボス有りの図
サイド型の図
SMTタイプ
トップ型の図
上図は、コネクタ装着側から見た図。
基板の穴あけは全体にわたって公差±0.05で累積しないこと。
基板の穴あけ寸法は基板の種類、穴あけ方法などによって異なります。上図記載の寸法は参考値です。
外形図
トップ型 ボス無し
トップ型 ボス無しの外形図
| 極数 | 形番 | 寸法（mm） | |
|---|---|---|---|
| ボス無し | A | B | |
| 2 | B02B-XASK-1 | 2.5 | 7.5 |
| 3 | B03B-XASK-1 | 5.0 | 10.0 |
| 4 | B04B-XASK-1 | 7.5 | 12.5 |
| 5 | B05B-XASK-1 | 10.0 | 15.0 |
| 6 | B06B-XASK-1 | 12.5 | 17.5 |
| 7 | B07B-XASK-1 | 15.0 | 20.0 |
| 8 | B08B-XASK-1 | 17.5 | 22.5 |
| 9 | B09B-XASK-1 | 20.0 | 25.0 |
| 10 | B10B-XASK-1 | 22.5 | 27.5 |
| 11 | B11B-XASK-1 | 25.0 | 30.0 |
| 12 | B12B-XASK-1 | 27.5 | 32.5 |
| 13 | B13B-XASK-1 | 30.0 | 35.0 |
| 14 | B14B-XASK-1 | 32.5 | 37.5 |
| 15 | B15B-XASK-1 | 35.0 | 40.0 |
ピン:銅合金・銅下地付すずめっき（リフロー処理）
ベース:ガラス入ナイロン66・UL94V-0、ナチュラル（白）
本製品はラベルに（LF）（SN）を表示
サイド型 フック有り
サイド型 フック有りの外形図
| 極数 | 形番 | 寸法（mm） | D寸法（mm） | |
|---|---|---|---|---|
| フック有り | A | B | ||
| 2 | S02B-XASS-1 | 2.5 | 7.5 | 1.25 |
| 3 | S03B-XASK-1 | 5.0 | 10.0 | 2.50 |
| 4 | S04B-XASK-1 | 7.5 | 12.5 | 3.75 |
| 5 | S05B-XASK-1 | 10.0 | 15.0 | 5.00 |
| 6 | S06B-XASK-1 | 12.5 | 17.5 | 6.25 |
| 7 | S07B-XASK-1 | 15.0 | 20.0 | 7.50 |
| 8 | S08B-XASK-1 | 17.5 | 22.5 | 8.75 |
| 9 | S09B-XASK-1 | 20.0 | 25.0 | 10.00 |
| 10 | S10B-XASK-1 | 22.5 | 27.5 | 11.25 |
| 11 | S11B-XASK-1 | 25.0 | 30.0 | 12.50 |
| 12 | S12B-XASK-1 | 27.5 | 32.5 | 13.75 |
| 13 | S13B-XASK-1 | 30.0 | 35.0 | 15.00 |
| 14 | S14B-XASK-1 | 32.5 | 37.5 | 16.25 |
ピン:銅合金・銅下地付すずめっき（リフロー処理）
ベース:ガラス入ナイロン66・UL94V-0、ナチュラル（アイボリー）
本製品はラベルに（LF）（SN）を表示
- ※ 電線の取り回しに対し、フィレット部にストレスが加わるためサイド型はボス（フック）有り品を推奨します。また、サイド型ボス（フック）無し品のご使用の場合には、電線の取り回しに十分注意ください。
開発秘話
1980年代中頃から海外生産の比率が多くなり、組み立て作業での半嵌合が多発しました。そのため、強ロックの要求が高まり、XHコネクタを基本としたロック付コネクタを開発し、特に白物市場で市場を拡大しました。

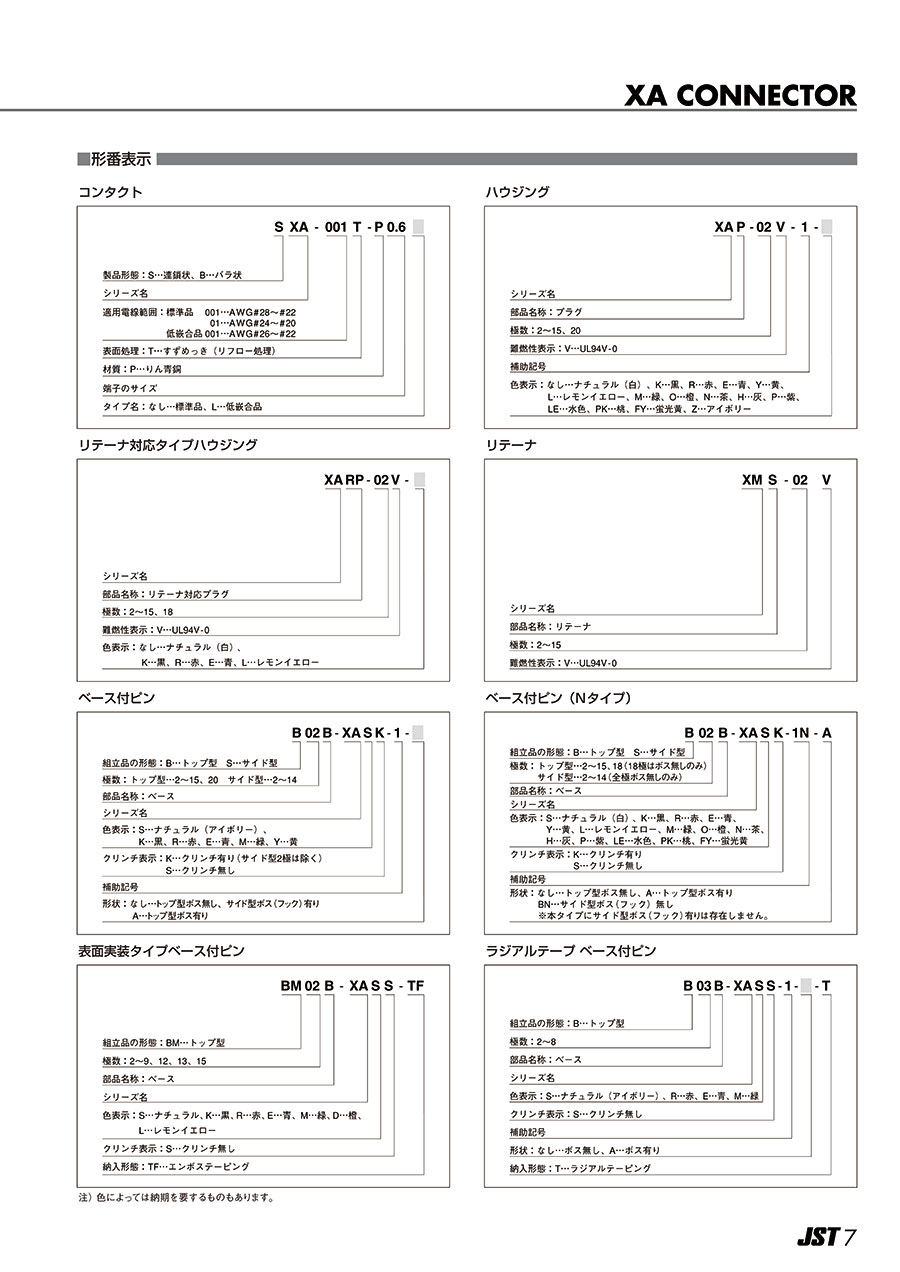

型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
61円45円 ( 50円 ) | 在庫品1日目当日出荷可能 |
64円 ( 70円 ) | 在庫品1日目当日出荷可能 |
718円538円 ( 592円 ) | 在庫品1日目当日出荷可能 |
67円 ( 74円 ) | 在庫品1日目当日出荷可能 |
69円 ( 76円 ) | 在庫品1日目当日出荷可能 |
74円 ( 81円 ) | 在庫品1日目当日出荷可能 |
393円 ( 432円 ) | 在庫品1日目当日出荷可能 |
83円58円 ( 64円 ) | 在庫品1日目当日出荷可能 |
96円 ( 106円 ) | 在庫品1日目当日出荷可能 |
102円 ( 112円 ) | 在庫品1日目当日出荷可能 |
113円 ( 124円 ) | 在庫品1日目当日出荷可能 |
125円 ( 138円 ) | 在庫品1日目当日出荷可能 |
132円 ( 145円 ) | 在庫品1日目当日出荷可能 |
134円 ( 147円 ) | 在庫品1日目当日出荷可能 |
137円 ( 151円 ) | 在庫品1日目当日出荷可能 |
5,721円5,148円 ( 5,663円 ) | 在庫品1日目当日出荷可能 |
77円69円 ( 76円 ) | 在庫品1日目当日出荷可能 |
96円 ( 106円 ) | 在庫品1日目当日出荷可能 |
83円 ( 91円 ) | 在庫品1日目当日出荷可能 |
102円 ( 112円 ) | 在庫品1日目当日出荷可能 |
6,117円3,670円 ( 4,037円 ) | 在庫品1日目当日出荷可能 |
89円 ( 98円 ) | 在庫品1日目当日出荷可能 |
108円 ( 119円 ) | 在庫品1日目当日出荷可能 |
96円 ( 106円 ) | 在庫品1日目当日出荷可能 |
113円 ( 124円 ) | 在庫品1日目当日出荷可能 |
102円 ( 112円 ) | 在庫品1日目当日出荷可能 |
119円 ( 131円 ) | 在庫品1日目当日出荷可能 |
108円 ( 119円 ) | 在庫品1日目当日出荷可能 |
125円 ( 138円 ) | 在庫品1日目当日出荷可能 |
130円 ( 143円 ) | 在庫品1日目当日出荷可能 |
119円 ( 131円 ) | 在庫品1日目当日出荷可能 |
133円 ( 146円 ) | 在庫品1日目当日出荷可能 |
125円 ( 138円 ) | 在庫品1日目当日出荷可能 |
135円 ( 149円 ) | 在庫品1日目当日出荷可能 |
130円 ( 143円 ) | 在庫品1日目当日出荷可能 |
132円 ( 145円 ) | 在庫品1日目当日出荷可能 |
133円 ( 146円 ) | 在庫品1日目当日出荷可能 |
50円 ( 55円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
2.5mmピッチ 基板対電線用ナイロンコネクタ（強ロックタイプ）。
【特長】
・定格電流：3A（AC・DC）AWG#22・20使用時、定格電圧：250V（AC・DC）。
・適用電線範囲：AWG#28～#20。
・アウターロック（ハウジングの外側にロック）であり強ロックタイプ。
・ベース付ピンの間を薄くし、負荷を逃がす構造で、はんだクラックを防止。
・ベース付ピン、ハウジングに挿入ガイドがある。ベース付ピンはDIP／SMTがある。
・1番極を明確にし基板の位置決めが可能なボス有りタイプも用意している。
【用途】
・家電、遊技機、照明機器の信号用接続等に使用。
