日本圧着端子製造

VAコネクタ

VAコネクタ
  • 一部SALE 2025/12/26まで
  • 数量スライド割引
  • 当日出荷可能
通常単価(税別)
57円～62円特別価格
税込単価
63円～68円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

XAコネクタ（プリント基板用コネクタ）

日本圧着端子製造

XAコネクタ（プリント基板用コネクタ）
4.2
通常価格(税別)： 50円 (税込価格：55円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

VHコネクタ（プリント基板用コネクタ）

日本圧着端子製造

VHコネクタ（プリント基板用コネクタ）
4.7
通常価格(税別)： 52円 (税込価格：57円)

通常出荷日：在庫品1日目

1次側電源回路をはじめ広範囲な回路に対して余裕のある接続性能を持ち、大容量であ...

詳細情報を確認する
  • コネクタ形状
    角型
  • コネクタシリーズ頭文字
    V・W・X
  • V・W・X
    VA
  • 許容電流 (A)
    AC／DC7
  • 許容電圧 (V)
    AC／DC250
  • 保護機能(耐環境性)
    無
  • 代表規格
    UL / TUV / CSA
  • ピッチ (mm)
    7.92
  • 適用電線範囲 (AWG)
    #20～18

ご注意

  • こちらの商品は仕様や使い方についての技術的質問、該非判定書等の輸出用書類、環境負荷物質や生産国についてのお問合せを受け付けておりません。
未確定：候補が3型番あります。
    数量：

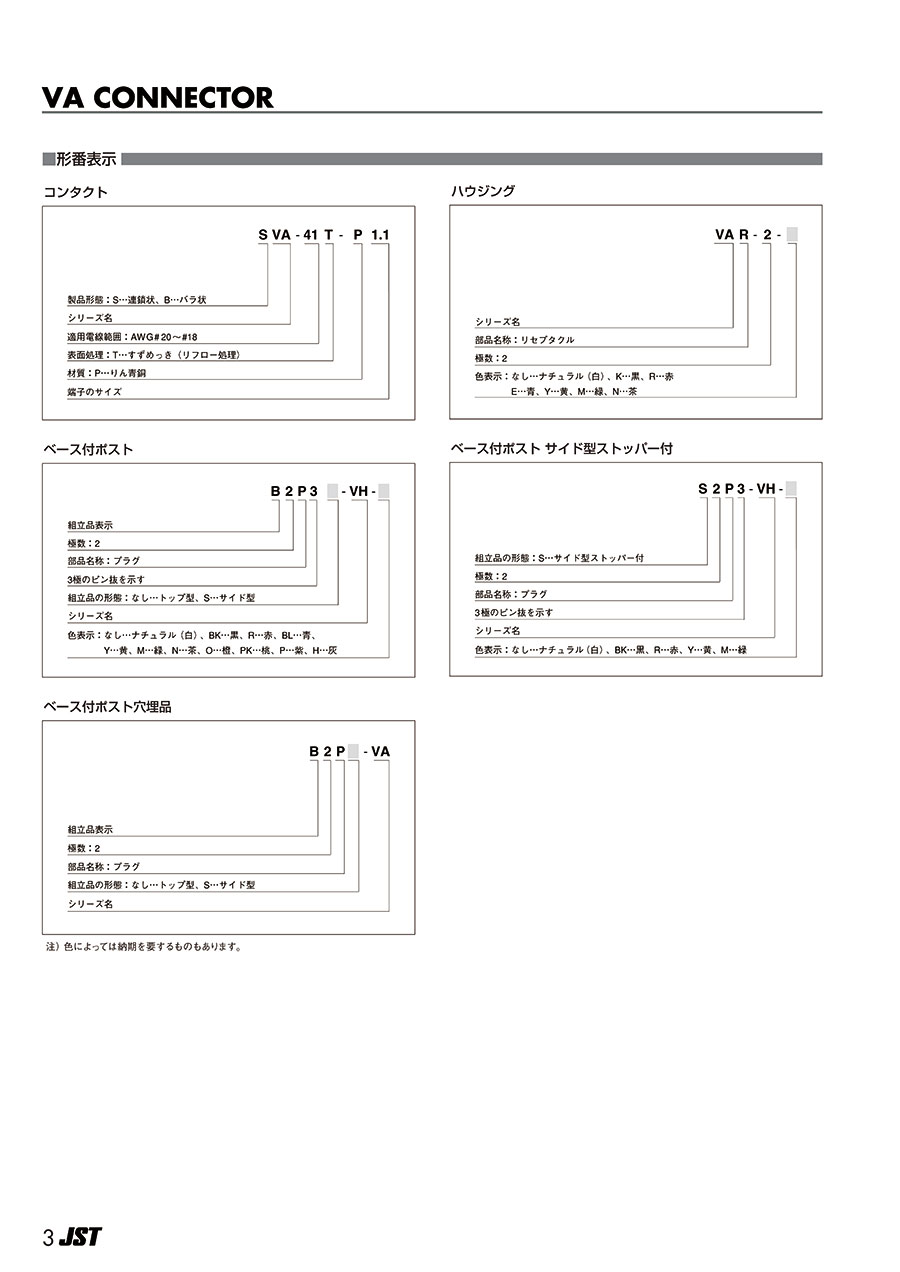

    型番リスト

    表示件数
  • 1
    • 型番
    B2P3-VH(LF)(SN)
    B2P3S-VH(LF)(SN)
    S2P3-VH(LF)(SN)
    関連

    適用ピン・コンタクト

    極数

    用途

    電線接続方法

    接続方向

    商品分類

    仕様

    色

    製品形態

    その他規格

    		RoHS?最小発注数量

    データシート

    オス
    2
    プリント基板用
    ハンダ
    ストレート
    ベース付ポスト
    トップ型
    ナチュラル（白）
    -
    UL94V-0
    10
    10個

    データシート

    オス
    2
    プリント基板用
    ハンダ
    アングル
    ベース付ポスト
    サイド型
    ナチュラル（白）
    -
    UL94V-0
    10
    10個

    データシート

    オス
    2
    プリント基板用
    ハンダ
    アングル
    ベース付ポスト
    サイド型ストッパー付
    ナチュラル（白）
    -
    UL94V-0
    10
    10個
    通常単価(税別) (税込単価)
    通常出荷日
    57円45円
    ( 50円 )
    在庫品1日目当日出荷可能
    61円
    ( 67円 )
    在庫品1日目当日出荷可能
    62円
    ( 68円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    1次側電源回路をはじめ広範囲な回路に対して余裕のある接続性能を持ち、大容量でありながら、基板実装高さは17.5mmのコンパクトな設計のコネクタです。
    【特長】
    ・誤挿入防止構造をはじめ、確実なロック構造など安全性に優れたコネクタです。
    ・ボックス型リーフコンタクト使用、小型大容量コネクタ。
    ・大容量でありながら、基板実装高さは17.5mmのコンパクトな設計のコネクタです。

    ご注意

    • こちらの商品は仕様や使い方についての技術的質問、該非判定書等の輸出用書類、環境負荷物質や生産国についてのお問合せを受け付けておりません。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
