SMコネクタ（中継接続用コネクタ）【1～1000個入り】

Name: SMコネクタ（中継接続用コネクタ）【1～1,000個入り】
Brand: 日本圧着端子製造
SKU: 222000498388
Rating: 4.2 (14 reviews)

カタログ |

通常単価(税別): 11円～12,566円特別価格

税込単価: 12円～13,823円特別価格

一部SALE 2026.03.31まで

通常出荷日：在庫品1日目～5日目一部当日出荷可能

2.5mmピッチ中継接続用ナイロンコネクタ。【特長】・定格電流：MAX 3A（AC・DC）、定格電圧...

詳細を確認

4.24.2

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
こちらの商品は仕様や使い方についての技術的質問、該非判定書等の輸出用書類、環境負荷物質や生産国についてのお問合せを受け付けておりません。

よく一緒に見られています

日本圧着端子製造

XAコネクタ（中継接続用コネクタ）

通常価格(税別)： 6円 (税込価格：7円)

通常出荷日：在庫品1日目

よく一緒に見られています

日本圧着端子製造

VHコネクタ（プリント基板用コネクタ）

通常価格(税別)： 52円 (税込価格：57円)

通常出荷日：在庫品1日目

未確定：候補が44型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

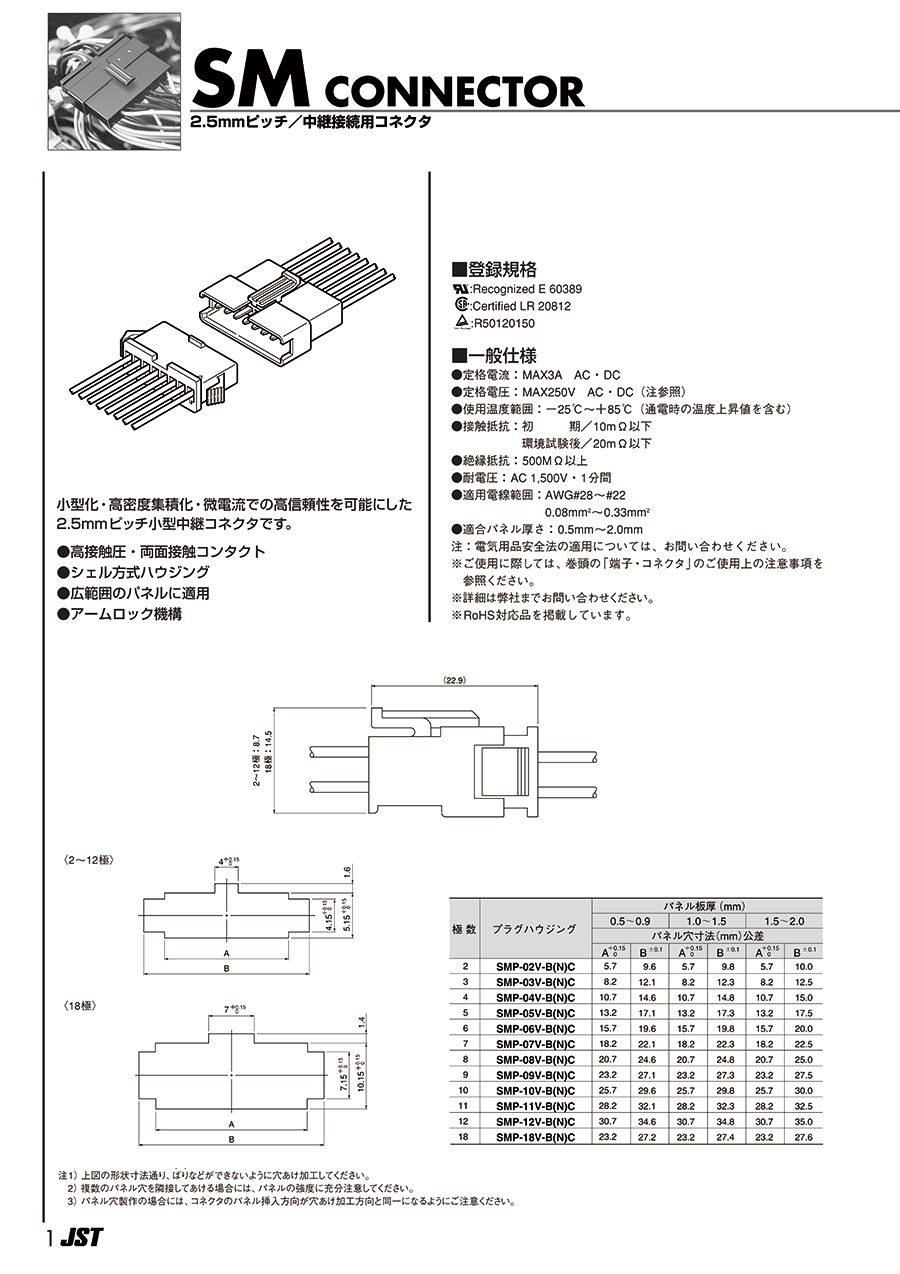

小型化・高密度集積化、微電流での高い信頼性を可能にしたコネクタ
