PHコネクタ（プリント基板用コネクタ）【1～1000個入り】
- 一部SALE 2025/12/26まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 27円～7,827円特別価格
- 税込単価
- 30円～8,610円特別価格
2.0mmピッチ 基板対電線用ナイロンコネクタ。【特長】・定格電流：2A（AC...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - メーカー荷姿リール品の商品につきまして
リール芯のないテープカットでの出荷になります。メーカー梱包数と同数のご注文の場合でも、テープカット品の組み合わせとなる場合がございます。
ご了承の程お願い申し上げます。
・こちらの商品は仕様や使い方についての技術的質問、該非判定書等の輸出用書類、環境負荷物質や生産国についてのお問合せを受け付けておりません。
商品情報
内部配線の高密度化の要求に応えて開発した薄型のロープロファイルコネクタ
小型設計と信頼性の高いコンタクト、ボックス型ベース付ポストなど、基板への取付が確実。
2.0mmピッチ、プリント基板用コネクタ。
タイプ一覧
ディップタイプ
トップ型の図。
サイド型の図。
上図は、はんだ付け側から見た図。
基板の穴あけは全体にわたって公差±0.05で累積しないこと。
基板の穴あけ寸法は基板の種類、穴あけ方法などによって異なります。スルーホール基板等の硬い素材の基盤をご仕様の場合は穴径を大きめに設定してください。
表面実装SM4タイプ
トップ型の図。
サイド型の図。
上図は、コネクタ装着側から見た図。
基板のパターンピッチは全体にわたって公差±0.05で累積しないこと。
上図記載の寸法は参考値です。
外形図
ハウジングの外形図。
| 極数 | 形番 | 寸法（mm） | |
|---|---|---|---|
| A | B | ||
| 2 | PHR-2 | 2.0 | 5.8 |
| 3 | PHR-3 | 4.0 | 7.8 |
| 4 | PHR-4 | 6.0 | 9.8 |
| 5 | PHR-5 | 8.0 | 11.8 |
| 6 | PHR-6 | 10.0 | 13.8 |
| 7 | PHR-7 | 12.0 | 15.8 |
| 8 | PHR-8 | 14.0 | 17.8 |
| 9 | PHR-9 | 16.0 | 19.8 |
| 10 | PHR-10 | 18.0 | 21.8 |
| 11 | PHR-11 | 20.0 | 23.8 |
| 12 | PHR-12 | 22.0 | 25.8 |
| 13 | PHR-13 | 24.0 | 27.8 |
| 14 | PHR-14 | 26.0 | 29.8 |
| 15 | PHR-15 | 28.0 | 31.8 |
| 16 | PHR-16 | 30.0 | 33.8 |
材質:ナイロン66・UL94V-0、ナチュラル（白）
外形図
トップ型
2Pの外形図。
3P以上の外形図。
サイド型
サイド型の外形図。
| 極数 | 形番 | 寸法（mm） | ||
|---|---|---|---|---|
| トップ型 | サイド型 | A | B | |
| 2 | B2B-PH-K-S | S2B-PH-K-S | 2.0 | 5.9 |
| 3 | B3B-PH-K-S | S3B-PH-K-S | 4.0 | 7.9 |
| 4 | B4B-PH-K-S | S4B-PH-K-S | 6.0 | 9.9 |
| 5 | B5B-PH-K-S | S5B-PH-K-S | 8.0 | 11.9 |
| 6 | B6B-PH-K-S | S6B-PH-K-S | 10.0 | 13.9 |
| 7 | B7B-PH-K-S | S7B-PH-K-S | 12.0 | 15.9 |
| 8 | B8B-PH-K-S | S8B-PH-K-S | 14.0 | 17.9 |
| 9 | B9B-PH-K-S | S9B-PH-K-S | 16.0 | 19.9 |
| 10 | B10B-PH-K-S | S10B-PH-K-S | 18.0 | 21.9 |
| 11 | B11B-PH-K-S | S11B-PH-K-S | 20.0 | 23.9 |
| 12 | B12B-PH-K-S | S12B-PH-K-S | 22.0 | 25.9 |
| 13 | B13B-PH-K-S | S13B-PH-K-S | 24.0 | 27.9 |
| 14 | B14B-PH-K-S | S14B-PH-K-S | 26.0 | 29.9 |
| 15 | B15B-PH-K-S | S15B-PH-K-S | 28.0 | 31.9 |
| 16 | B16B-PH-K-S | S16B-PH-K-S | 30.0 | 33.9 |
ポスト:黄銅・銅下地付すずめっき（リフロー処理）
ベース:ナイロン66・UL94V-0、ナチュラル（白）
開発秘話
市場の更なる小型化要求に対応し、XHコネクタを小型化しました。客先要求に奥行き制限＋誤挿入防止があったため、PHコネクタはベース付ポストの前面がOPENになっています。テレビ、ビデオを皮切りに信号系のコネクタとして各業界でスタンダードになりました。

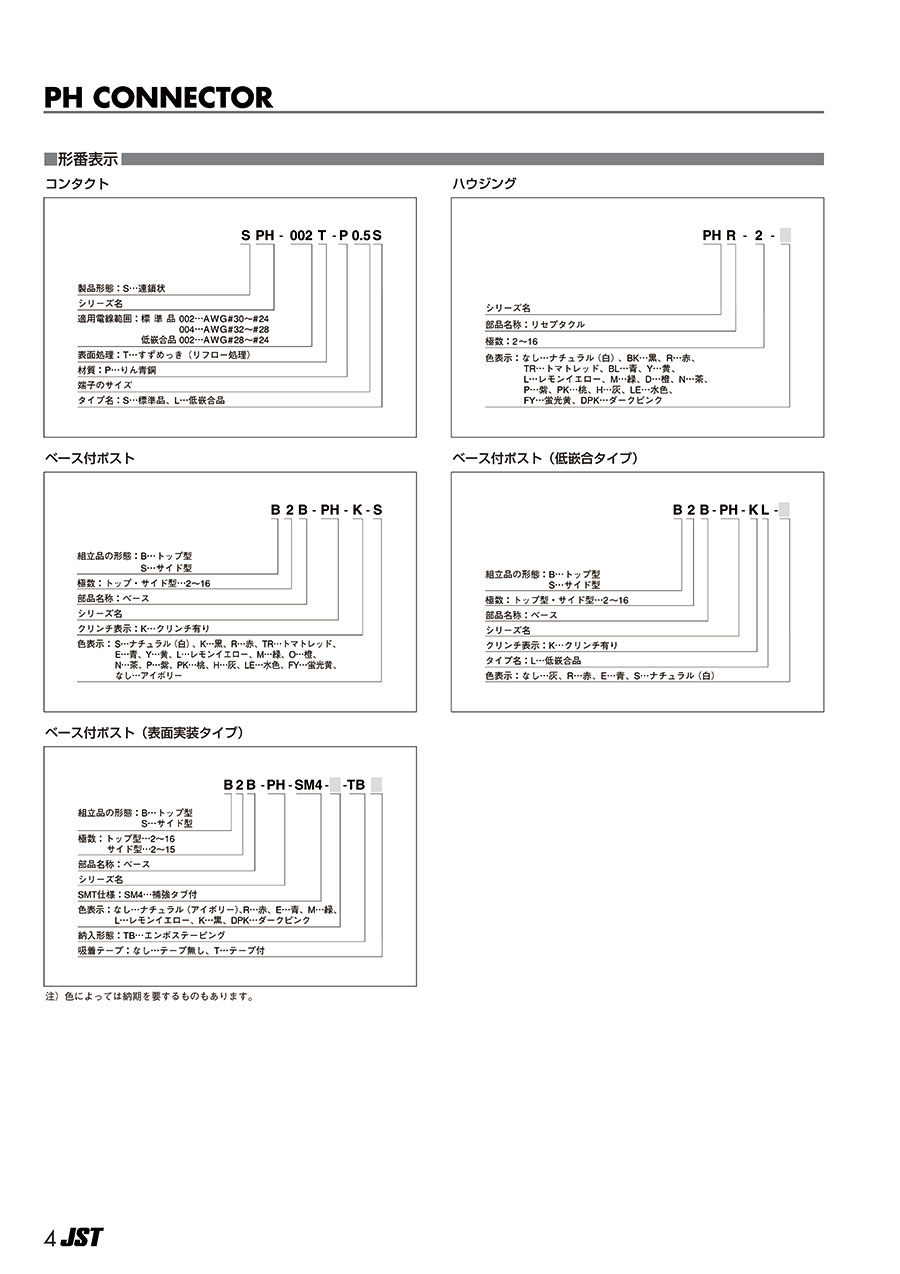

型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
54円 ( 59円 ) | 在庫品1日目当日出荷可能 |
57円 ( 63円 ) | 在庫品1日目当日出荷可能 |
59円44円 ( 48円 ) | 在庫品1日目当日出荷可能 |
27円 ( 30円 ) | 9日目 |
61円42円 ( 46円 ) | 在庫品1日目当日出荷可能 |
62円 ( 68円 ) | 在庫品1日目当日出荷可能 |
6,378円 ( 7,016円 ) | 在庫品1日目当日出荷可能 |
64円 ( 70円 ) | 在庫品1日目当日出荷可能 |
65円 ( 72円 ) | 在庫品1日目当日出荷可能 |
66円 ( 73円 ) | 在庫品1日目当日出荷可能 |
70円52円 ( 57円 ) | 在庫品1日目当日出荷可能 |
77円 ( 85円 ) | 在庫品1日目当日出荷可能 |
86円68円 ( 75円 ) | 在庫品1日目当日出荷可能 |
96円 ( 106円 ) | 在庫品1日目当日出荷可能 |
118円 ( 130円 ) | 在庫品1日目当日出荷可能 |
113円 ( 124円 ) | 在庫品1日目当日出荷可能 |
122円 ( 134円 ) | 在庫品1日目当日出荷可能 |
542円 ( 596円 ) | 在庫品1日目当日出荷可能 |
503円 ( 553円 ) | 在庫品1日目当日出荷可能 |
544円435円 ( 479円 ) | 在庫品1日目当日出荷可能 |
602円 ( 662円 ) | 在庫品1日目当日出荷可能 |
706円 ( 777円 ) | 在庫品1日目当日出荷可能 |
813円650円 ( 715円 ) | 在庫品1日目当日出荷可能 |
828円 ( 911円 ) | 在庫品1日目当日出荷可能 |
946円 ( 1,041円 ) | 在庫品1日目当日出荷可能 |
62円49円 ( 54円 ) | 在庫品1日目当日出荷可能 |
1,156円 ( 1,272円 ) | 在庫品1日目当日出荷可能 |
64円 ( 70円 ) | 在庫品1日目当日出荷可能 |
65円 ( 72円 ) | 在庫品1日目当日出荷可能 |
66円 ( 73円 ) | 在庫品1日目当日出荷可能 |
67円53円 ( 58円 ) | 在庫品1日目当日出荷可能 |
7,827円 ( 8,610円 ) | 在庫品1日目当日出荷可能 |
57円 ( 63円 ) | 在庫品1日目当日出荷可能 |
59円 ( 65円 ) | 在庫品1日目当日出荷可能 |
61円 ( 67円 ) | 在庫品1日目当日出荷可能 |
62円 ( 68円 ) | 在庫品1日目当日出荷可能 |
65円52円 ( 57円 ) | 在庫品1日目当日出荷可能 |
67円 ( 74円 ) | 在庫品1日目当日出荷可能 |
69円51円 ( 56円 ) | 在庫品1日目当日出荷可能 |
70円 ( 77円 ) | 在庫品1日目当日出荷可能 |
77円 ( 85円 ) | 在庫品1日目当日出荷可能 |
102円76円 ( 84円 ) | 在庫品1日目当日出荷可能 |
134円 ( 147円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
2.0mmピッチ 基板対電線用ナイロンコネクタ。
【特長】
・定格電流：2A（AC・DC）AWG#24使用時、定格電圧：100V（AC・DC）。
・適用電線範囲：AWG#32～#24。
・コンタクトの形状はシンプルながらバネ性が良く、パフォーマンスが良好。
・ボックス型ベース付ポストのため、ベースの端子を傷つけない構造。
・ベース付ポストはDIP／SMTがある。
【用途】
・一般、産業用機器の信号用接続で標準品として使用。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - メーカー荷姿リール品の商品につきまして
リール芯のないテープカットでの出荷になります。メーカー梱包数と同数のご注文の場合でも、テープカット品の組み合わせとなる場合がございます。
ご了承の程お願い申し上げます。
・こちらの商品は仕様や使い方についての技術的質問、該非判定書等の輸出用書類、環境負荷物質や生産国についてのお問合せを受け付けておりません。
