NHコネクタ（プリント基板用コネクタ）【50個入り】

Name: NHコネクタ（プリント基板用コネクタ）【50個入り】
Brand: 日本圧着端子製造
SKU: 222000497679
Rating: 4.6 (5 reviews)

カタログ |

一部SALE 2025/12/26まで
数量スライド割引
当日出荷可能

4.6

平均満足度4.6

この商品のレビューをみる（5件）

この商品のFAQをみる（1件）

通常単価(税別): 735円～5,467円特別価格

税込単価: 809円～6,014円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本圧着端子製造

SMコネクタ（中継接続用コネクタ）

4.2

通常価格(税別)： 11円 (税込価格：12円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本圧着端子製造

VHコネクタ（プリント基板用コネクタ）

4.7

通常価格(税別)： 52円 (税込価格：57円)

通常出荷日：在庫品1日目

2.5mmピッチ基板対電線用ナイロンコネクタ。【特長】・定格電流:3A(AC...

詳細情報を確認する

コネクタ形状
角型
コネクタシリーズ頭文字
M・N・O
M・N・O
NH
許容電流 (A)
AC／DC3
許容電圧 (V)
AC／DC250
保護機能(耐環境性)
無
代表規格
UL / TUV / CSA
色
ナチュラル（白）
ピッチ (mm)
2.5

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が9型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

くり返し応力に対し、永久変形を生じ難く寿命特性が抜群なコネクタ

NHコネクタ

プリント基板と電線を接続するための2.5mmピッチのコネクタ。ポスト幅が広く変形しにくい構造になっている。

基板レイアウト・組立レイアウト

トップ型

トップ型のレイアウト

サイド型

サイド型のレイアウト

ボトム型のレイアウト

注1）基板の穴あけは全体にわたって公差±0.05で累積しないこと。
注2）基板の穴あけ寸法は基板の種類、穴あけ方法などによって異なります。上記記載の寸法は参考値です。

外形図

ハウジングの外形図

極数	形番	寸法（mm）
極数	形番	A	B	C
2	H 2P-SHF-AA	2.5	5.7	8.7
3	H 3P-SHF-AA	5.0	8.2	11.2
4	H 4P-SHF-AA	7.5	10.7	13.7
5	H 5P-SHF-AA	10.0	13.2	16.2
6	H 6P-SHF-AA	12.5	15.7	18.7
7	H 7P-SHF-AA	15.0	18.2	21.2
8	H 8P-SHF-AA	17.5	20.7	23.7
9	H 9P-SHF-AA	20.0	23.2	26.2
10	H 10P-SHF-AA	22.5	25.7	28.7

材質:ナイロン6・UL94V-0、ナチュラル（白）

外形図

トップ型

トップ型の外形図

サイド型

サイド型の外形図

ボトム型

ボトム型の外形図

極数	形番			A寸法 (mm)
極数	トップ型	サイド型	ボトム型	A寸法 (mm)
2	B 2P-SHF-1AA	BS 2P-SHF-1AA	BE 2P-SHF-1AA	2.5
3	B 3P-SHF-1AA	BS 3P-SHF-1AA	BE 3P-SHF-1AA	5.0
4	B 4P-SHF-1AA	BS 4P-SHF-1AA	BE 4P-SHF-1AA	7.5
5	B 5P-SHF-1AA	BS 5P-SHF-1AA	BE 5P-SHF-1AA	10.0
6	B 6P-SHF-1AA	BS 6P-SHF-1AA	BE 6P-SHF-1AA	12.5
7	B 7P-SHF-1AA	BS 7P-SHF-1AA	BE 7P-SHF-1AA	15.0
8	B 8P-SHF-1AA	BS 8P-SHF-1AA	BE 8P-SHF-1AA	17.5
9	B 9P-SHF-1AA	BS 9P-SHF-1AA	BE 9P-SHF-1AA	20.0
10	B 10P-SHF-1AA	BS 10P-SHF-1AA	BE 10P-SHF-1AA	22.5

ポスト:黄銅・銅下地付すずめっき（リフロー処理）
ベース:トップ型・サイド型/ナイロン66
ボトム型/ナイロン6・ULV94-0、ナチュラル（白）

開発秘話

片面接触だった他社コネクタで不具合が多発したため、コンタクトを箱型にし、両面接触でこじりに強いコネクタとして開発しました。ビデオ、テレビに始まり、業界を席巻しました。

型番リスト

表示件数

型番

適用ピン・コンタクト

極数

用途

電線接続方法

接続方向

商品分類

仕様

特長

適用電線範囲

(AWG)

RoHS?

最小発注数量

オス	9	プリント基板用	-	アングル	ベース付ポスト	サイド型	クリンチなし	-	10	1パック 50個入り
メス	2	ケーブル接続	圧着	ストレート	プラグハウジング	-	-	-	10	1パック 50個入り
メス	3	ケーブル接続	圧着	ストレート	プラグハウジング	-	-	-	10	1パック 50個入り
メス	4	ケーブル接続	圧着	ストレート	プラグハウジング	-	-	-	10	1パック 50個入り
メス	6	ケーブル接続	圧着	ストレート	プラグハウジング	-	-	-	10	1パック 50個入り
メス	7	ケーブル接続	圧着	ストレート	プラグハウジング	-	-	-	10	1パック 50個入り
メス	8	ケーブル接続	圧着	ストレート	プラグハウジング	-	-	-	10	1パック 50個入り
メス	9	ケーブル接続	圧着	ストレート	プラグハウジング	-	-	-	10	1パック 50個入り
メス	10	ケーブル接続	圧着	ストレート	プラグハウジング	-	-	-	10	1パック 50個入り

通常単価(税別) (税込単価)	通常出荷日

5,467円 ( 6,014円 )	在庫品1日目当日出荷可能
735円 ( 809円 )	在庫品1日目当日出荷可能
963円 ( 1,059円 )	在庫品1日目当日出荷可能
1,184円 ( 1,302円 )	在庫品1日目当日出荷可能
1,393円 ( 1,532円 )	在庫品1日目当日出荷可能
1,459円1,167円 ( 1,284円 )	在庫品1日目当日出荷可能
1,699円 ( 1,869円 )	在庫品1日目当日出荷可能
1,902円 ( 2,092円 )	在庫品1日目当日出荷可能
2,062円 ( 2,268円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

2.5mmピッチ基板対電線用ナイロンコネクタ。
【特長】
・定格電流:3A(AC・DC) AWG#22使用時、定格電圧：250V(AC・DC)。
・適用電線範囲:AWG#30～#22。
・高接触圧、高信頼性を両面接触可能なコンタクトのばね構造で確保する。
・ベース付ポストの幅を広くし、実装時やハーネス嵌合時のこじりを対策となる。
・実装時の端子脱落、はんだDIP時のフラックス上りを防止。
【用途】
・一般、産業用機器の信号用接続等に使用。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

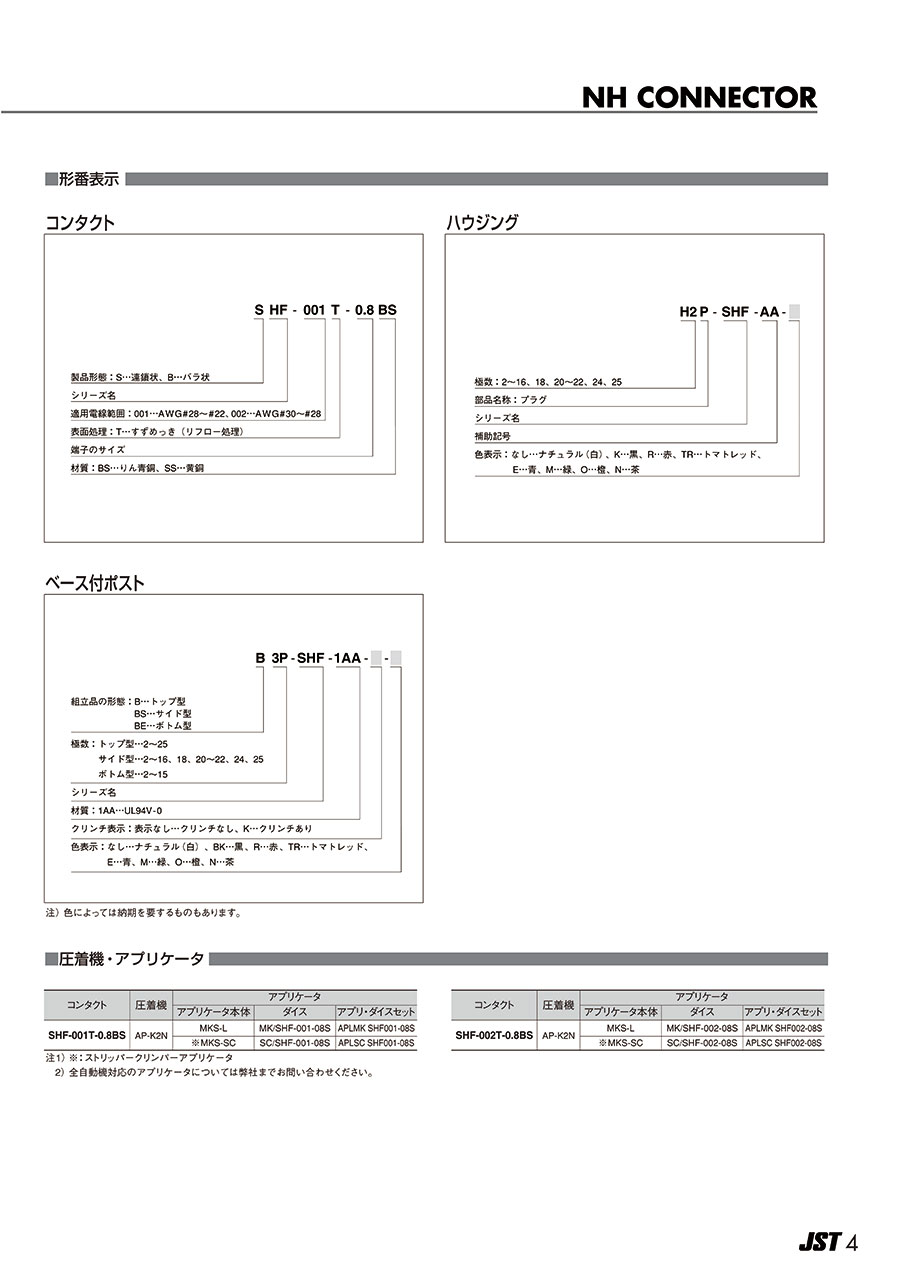

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
SS30UCR UL／CE対応
ミスミ
SS300R　UL規格　小径
SS300R　UL規格　小径・低価格
ミスミ
PRC05コネクタワンタッチ・中継タイプ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

NHコネクタ（プリント基板用コネクタ）のレビュー

4.6平均満足度：4.65件のレビュー

星5
60%
星4
40%
星3
0%
星2
0%
星1
0%

基板の配線

満足度：5.02021/01/26

基板の配線で使っていてピンが抜けたりすることなく特に問題はありません。安いから昔から使っています。

0人が参考にしています。

基板との接続やPCとの接続に利用

満足度：4.02019/04/23

コストと形状を考慮して選定しました。長年使用しており、性能は想定通りでした。取り付けも慣れているのでこれといった問題もな...もっと読む

0人が参考にしています。

自社商品のLED照明に

満足度：5.02019/04/23

サイズとピッチとメーカーの信頼性で選びました。性能は期待通りで、取り付けも特に問題はありませんでした。一度付けたら接続し...もっと読む

0人が参考にしています。

ロボットのハーネスとして

満足度：4.02018/09/12

ロボットのハーネスを製造しており、このコネクタを部品として使用しています。お客さまから指定されているコネクタで、普段はメ...もっと読む

0人が参考にしています。

装置の配線用として

満足度：5.02018/05/14

装置の配線用として。コネクタにはいつも気を使いますが、中華製のものよりも断然安心感があります。

0人が参考にしています。

5件全て見る

よくあるご質問（FAQ）

Qコンタクトを手動工具で圧着したいのですが、該当する手動工具の型番は何ですか？

表をご参照下さい。
