HLコネクタ（中継接続用コネクタ）【1～6000個入り】
- 通常単価(税別)
- 62円～29,143円特別価格
- 税込単価
- 68円～32,057円特別価格
3.96mmピッチ 中継接続用ナイロンコネクタ（インナーロック）。【特長】・定格電流：MAX 7A（A...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - こちらの商品は仕様や使い方についての技術的質問、該非判定書等の輸出用書類、環境負荷物質や生産国についてのお問合せを受け付けておりません。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
応力緩和特性に優れた信頼性を発揮する、安全設計なコネクタ

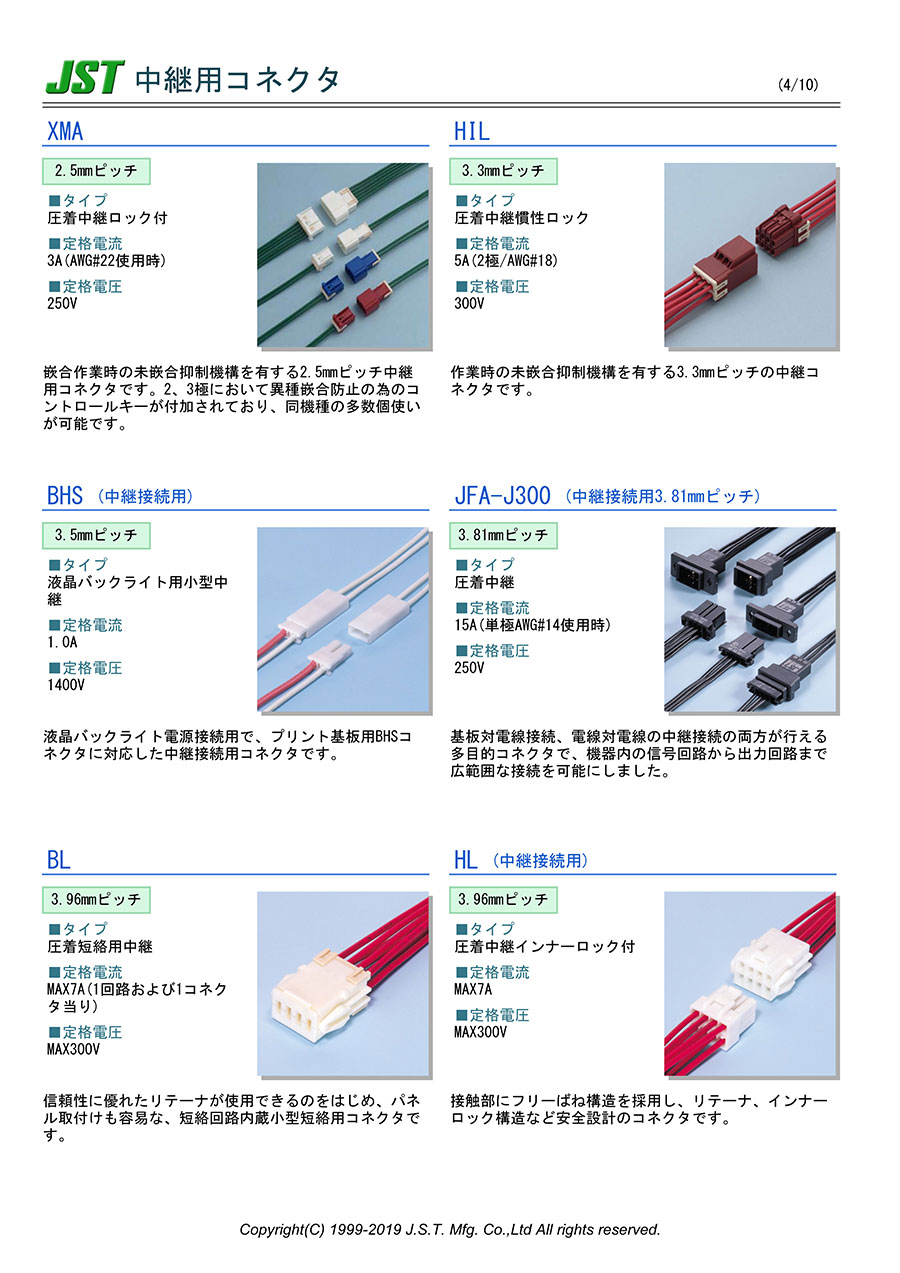

HLコネクタ
接続部にフリーばね構造を採用した3.96mmピッチのコネクタ。
外形図
形状Iのパネル穴の外形図
形状IIのパネル穴の外形図
| 極 数 | リセプタクル ハウジング | パネル穴形状 | パネル穴寸法（mm）公差 | 適合パネル厚さ（mm） | ||||
|---|---|---|---|---|---|---|---|---|
| A±0.13 | B±0.13 | C±0.1 | D±0.13 | E±0.1 | ||||
| 2 | HLR-02V | Ⅰ | 9.5 | 15.7 | 4.4 | 6.4 | 1.0 | 0.7 ～ 2.0 |
| 3 | HLR-03V | Ⅰ | 13.5 | 19.7 | 4.4 | 6.4 | 1.0 | |
| 4 | HLR-04V | Ⅱ | 9.5 | 15.7 | 5.6 | 12.0 | 3.2 | |
| 8 | HLR-08V | Ⅱ | 17.4 | 23.6 | 5.6 | 12.0 | 3.2 | |
| 12 | HLR-12V | Ⅱ | 25.3 | 31.6 | 5.6 | 12.0 | 3.2 | |
- ※ 上図の形状寸法通り、ばりなどができないように穴あけ加工をしてください。
- ※ 複数のパネル穴を隣接してあける場合には、パネルの強度に充分注意してください。
- ※ パネル穴製作の場合にはコネクタのパネル挿入方向が穴あけ加工方向と同一になるように注意してください。
ハウジング穴番号
リセプタクルハウジング
プラグハウジング
開発秘話
電源用 基板対電線接続でスタンダード化したVH コンタクトを使用して、BOX型ベースの基板対電線のHLコネクタを開発しました。その後、HLコネクタの中継使用の要求から、中継接続も開発しました。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
29,143円 ( 32,057円 ) | 在庫品1日目当日出荷可能 |
20,715円11,393円 ( 12,532円 ) | 在庫品1日目当日出荷可能 |
142円 ( 156円 ) | 在庫品1日目当日出荷可能 |
62円 ( 68円 ) | 在庫品1日目当日出荷可能 |
202円 ( 222円 ) | 在庫品1日目当日出荷可能 |
204円 ( 224円 ) | 5日目 |
詳細情報
基本情報
3.96mmピッチ 中継接続用ナイロンコネクタ（インナーロック）。
【特長】
・定格電流：MAX 7A（AC・DC）、定格電圧：MAX 300V（AC・DC）。
・適用電線範囲：AWG#22～#18。MAX7Aのため、3.96mmピッチで電源用接続が可能。
・コンタクトのBOXの中に板状のバネが入っており、ボックスの中で自由に動くフリーばね構造。
・ハウジングランスがあり、コンタクトを圧着した電線が抜けることを防止。
・インナーロック機構で、嵌合後に外力で外れることを防止。
・リテーナもあり、半嵌合防止／コンタクト保持できる。パネルに取り付け可能。
【用途】
・家電、遊技機、照明機器、自販機の信号／電源用中継接続 等に使用。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - こちらの商品は仕様や使い方についての技術的質問、該非判定書等の輸出用書類、環境負荷物質や生産国についてのお問合せを受け付けておりません。
